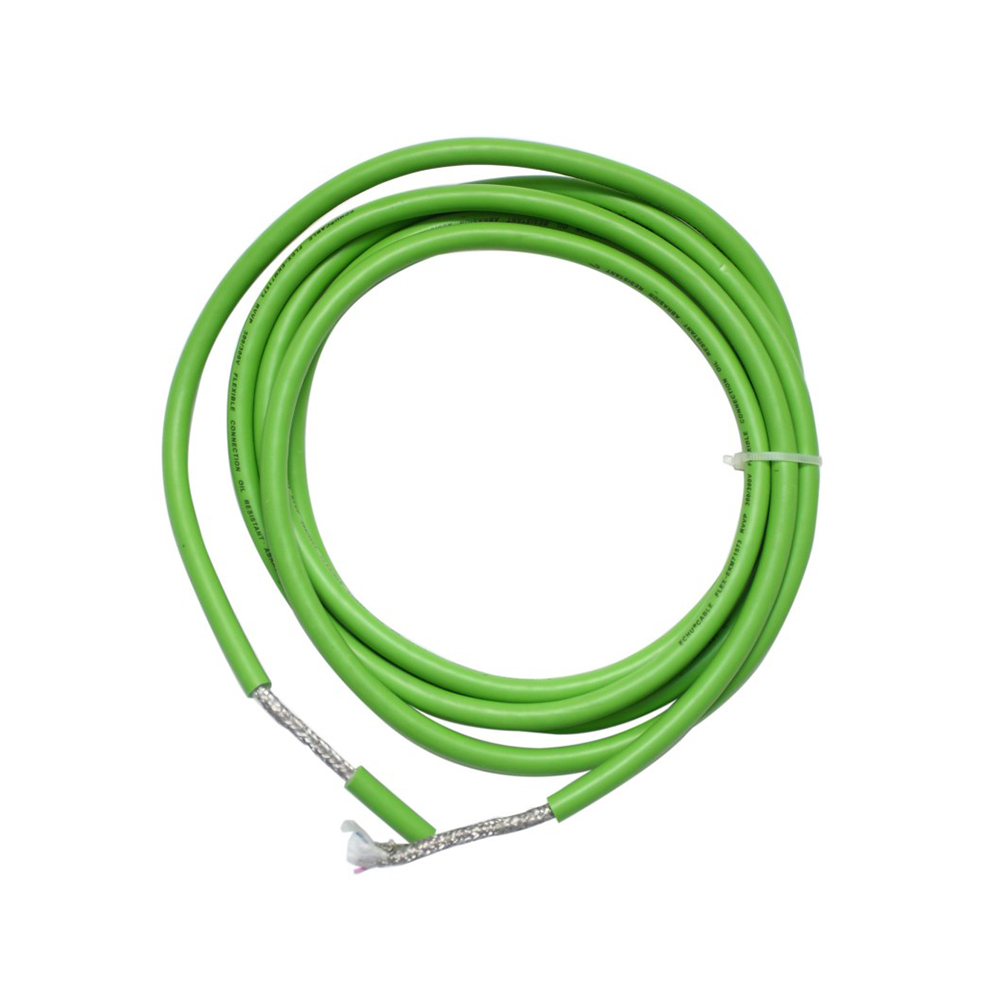

JQR-246P PVC Robot Cable, Full Copper Shielding

Pagtitiyak ng Integridad ng Signal:
Ang layered shielding na disenyo ay epektibong naghihiwalay ng crosstalk sa pagitan ng mga linya ng kuryente at sensitibong kontrol/mga linya ng signal, na pumipigil sa mataas na dalas ng ingay mula sa mga servo drive na maapektuhan ang feedback ng encoder o komunikasyon ng bus, sa gayon ay binabawasan ang mga rate ng error.
Matipid na Dynamic na Durability:
Habang nagbibigay ng mahusay na panangga, napapanatili nito ang mataas na cost-effectiveness at milyun-milyong bending cycle ng PVC robotic cables, na nakakatugon sa mga kinakailangan sa lakas ng karamihan sa mga pang-industriyang automation na sitwasyon.
Pangunahing Proteksyon sa Kapaligiran:
Ang PVC sheath ay nag-aalok ng pangunahing proteksyon laban sa langis, grasa, coolant, at halumigmig, na tumutugon sa mga pangangailangan ng mga pangkalahatang pang-industriyang kapaligiran.
Saklaw ng Application: Ginagamit para sa maaasahang pagpapadala ng magkahalong kapangyarihan at mga sensitibong signal sa pangkalahatang kagamitang pang-industriya na automation kung saan mayroong ilang partikular na electromagnetic interference at ang cable ay dapat makatiis ng medium-to-high-frequency reciprocating motion.
Mga Bentahe ng JQR-246P PVC Robot Cable
Full Copper Braided Shielding Layer: Gumagamit ng high-density tinned copper wire braided shielding na may ≥85% coverage, na epektibong pinipigilan ang electromagnetic interference at tinitiyak ang stable na transmission ng mga robot control signal.
Highly Flexible Dynamic na Disenyo: Ang mga finely stranded na oxygen-free copper conductor na sinamahan ng PVC elastomer sheathing ay nakakamit ng minimum bending radius na 5 beses sa panlabas na diameter, na angkop para sa high-frequency摆动 na mga sitwasyon sa robot joints.
Torsion at Wear-Resistant Structure: Ang naka-optimize na cable core stranding pitch at tear-resistant sheathing formula ay lumalaban sa paulit-ulit na pag-twist at friction sa mga robot cable carrier system.
Oil Resistance at Environmental adaptability: Ang PVC sheathing ay lumalaban sa langis, mahinang acids, at alkalis, na ginagawa itong angkop para sa mga kumplikadong pang-industriyang kapaligiran tulad ng automotive manufacturing at electronic assembly.
Ligtas at Maaasahang Sertipikasyon: Sertipikadong UL/CE, na may flame retardancy na sumusunod sa mga pamantayan ng IEC 60332, na nakakatugon sa mga kinakailangan sa kaligtasan ng automated na kagamitan.

Mga Punto ng Pagbebenta ng Produkto
Specialized Cable para sa Industrial Robots: Nagbibigay ng pinagsama-samang transmission solution para sa power, signal, at kontrol sa mga automated na kagamitan gaya ng mga six-axis na robot at SCARA robot.
Anti-Interference Signal Assurance: Tinitiyak ng buong copper shielding na disenyo ang stable at distortion-free transmission ng mga servo motor encoder signal at mga komunikasyon ng bus sa malakas na electromagnetic na kapaligiran.
Long-Cycle Dynamic Lifespan: Dumadaan sa 10 milyong cable carrier bending test, na angkop para sa high-intensity na tuluy-tuloy na mga senaryo ng operasyon gaya ng automotive welding at material handling.
Economical Robot Cable: Nag-o-optimize ng gastos habang nakakatugon sa mga kinakailangan sa dynamic na performance, na nagbibigay ng cost-effective na pagpipilian para sa maliliit at katamtamang laki ng mga automation na proyekto.
Mabilis na Pagpapalit na Pagkatugma: Standardized na panlabas na diameter at disenyo ng interface, tugma sa mga cable channel at connector ng mga pangunahing tatak ng robot, na binabawasan ang downtime ng maintenance.

Konduktor: Pinong tansong wire na walang oxygen (Class 5 o 6), espesyal na na-stranded. Cross-sectional range: 0.25 mm² hanggang 16 mm² (karaniwan).
Insulation: Espesyal na flexible PVC o elastomer, color-coded.
Core Structure: Multi-core integration (hal., 4, 8, 12, 19 core, atbp.), kabilang ang:
• Mga linya ng kuryente
• Mga linya ng control/signal (karaniwang twisted pairs para bawasan ang panloob na crosstalk)
• Mga linya ng bus/feedback (hal., mga pares ng encoder)
Inner Sheath/Filling: Flexible na PVC o filler cotton, sinisigurado ang mga core at binabawasan ang internal friction.
Istruktura ng Shielding (Mga Pangunahing Tampok): Full Copper Shielding:
1. Pair Shielding: Ang mga kritikal na pares ng signal (hal., mga encoder, communication bus) ay maaaring gumamit ng independiyenteng aluminum foil shielding.
2. Pangkalahatang Shielding: High-density na tinned copper braided mesh, coverage ≥80%, na nagbibigay ng komprehensibong electromagnetic shielding at maaasahang grounding.
Outer Sheath: Binagong polyvinyl chloride, na may mahusay na flexibility, abrasion resistance, oil resistance (IEC 60811-2-1), at UV resistance. Karaniwang kulay abo o itim.
Na-rate na Boltahe: 300/500V o 0.6/1kV.
Test Boltahe: 1500V hanggang 3000V (50Hz, 1 minuto).
Pangmatagalang Temperatura sa Pagpapatakbo: Mobile: -5°C hanggang 70°C; Nakapirming: -15°C hanggang 70°C.
Minimum Bending Radius: Pag-install ng mobile (sa mga cable carrier): 7.5 × D hanggang 10 × D (D: cable outer diameter).
Baluktot na Buhay: >2 milyon hanggang 5 milyong reciprocating na paggalaw sa mga cable carrier.
Pagganap ng Torsion: Makatiis ng tuluy-tuloy na pamamaluktot na ±180°/meter.
Flame Retardant Rating: Sumusunod sa IEC 60332-1-2.
