Paano Naaapektuhan ng Fiber Count at Optical Design ang Performance ng Transmission
Fiber Optic Composite Cable s ay hindi isang sukat na angkop sa lahat ng mga produkto. Direktang tinutukoy ng bilang ng mga fiber core — kung 2, 4, 12, 24, 48, o higit pa — kung gaano kalaki ang bandwidth capacity ng isang cable run, at ang pagpili sa pagitan ng single-mode (OS2) at multimode (OM3/OM4/OM5) fiber ay pangunahing nagbabago sa magagamit na distansya ng transmission. Ang mga single-mode fibers, na may kanilang 9/125 μm core/cladding ratio, ay idinisenyo para sa long-haul transmission, na karaniwang ginagamit sa mga utility backbone run o inter-substation na koneksyon kung saan ang mga distansya ay lalampas sa ilang kilometro. Ang mga multimode fibers, na may mas malalaking 50/125 μm o 62.5/125 μm na mga core, ay mas angkop para sa mga link ng data na may maikli at mataas na bandwidth sa loob ng mga industriyal na planta o matalinong sistema ng gusali.

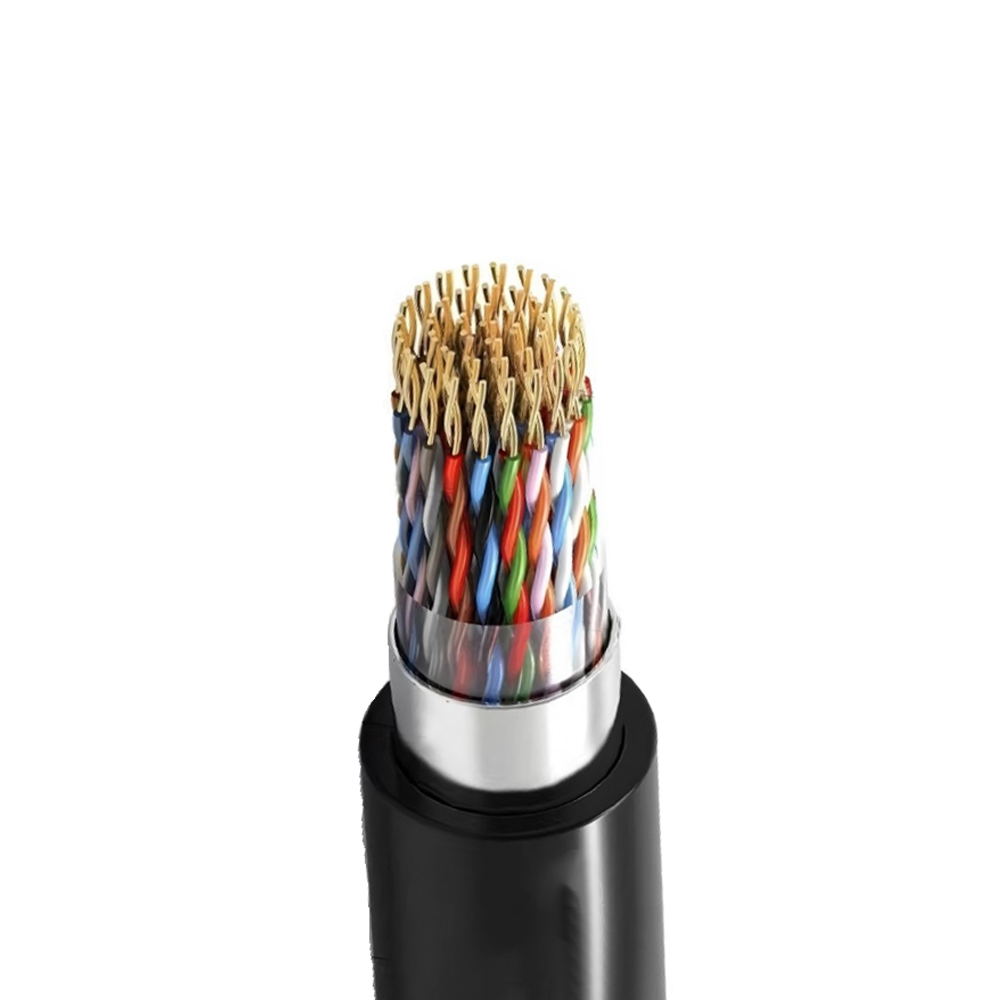

Ang isang hindi gaanong napag-usapan ngunit pantay na mahalagang kadahilanan ay ang stranding na istraktura sa loob ng cable. Ang mga loose-tube na disenyo ay nagbibigay-daan sa bawat fiber o fiber bundle na bahagyang gumalaw sa loob ng isang gel-filled tube, na nagpoprotekta laban sa thermal expansion at contraction — kritikal sa panlabas o industriyal na kapaligiran kung saan ang mga pagbabago sa temperatura ay makabuluhang. Ang mga disenyong may masikip na buffer ay binalot ang bawat hibla nang direkta sa isang proteksiyon na patong, na ginagawang mas madali itong wakasan ngunit mas sensitibo sa mekanikal na stress. Para sa mga composite cable na pinagsasama ang parehong fiber at copper power conductors, ang pag-unawa sa kung paano nakikipag-ugnayan ang dalawang bahaging ito sa ilalim ng bending, tension, at temperature loading ay mahalaga para sa pangmatagalang pagiging maaasahan.
Ang mga inhinyero ng Zhishang Cable ay mga produkto na may maingat na atensyon sa pag-aayos ng fiber core na may kaugnayan sa neutral na axis ng cable, na pinapaliit ang mga pagkalugi sa micro-bending na maaaring tahimik na pababain ang kalidad ng signal sa paglipas ng panahon nang walang anumang nakikitang pinsala sa cable jacket.

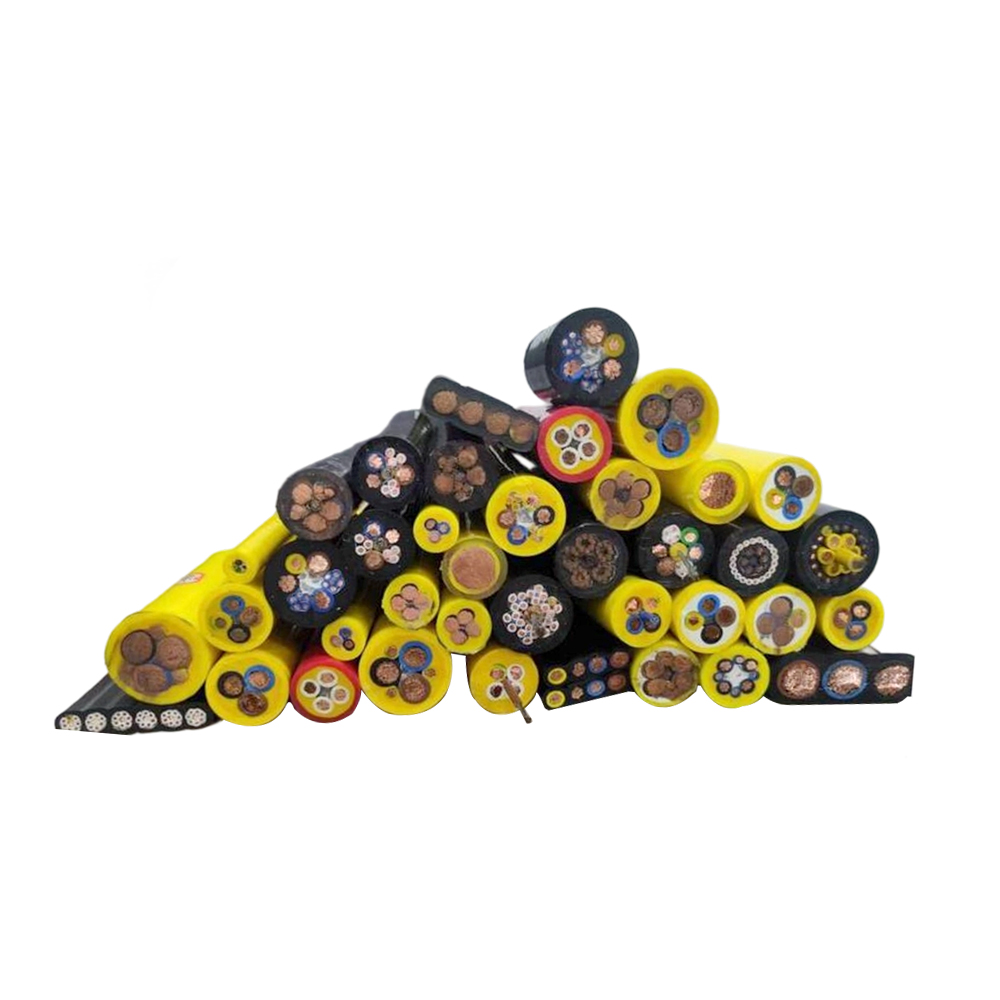

Mga Configuration ng Power Conductor sa Composite Cable Design
Ang elektrikal na bahagi ng a fiber optic composite cable nagsisilbi ng dalawang natatanging function depende sa application: maaari itong magdala ng operational power para sa malayuang kagamitan gaya ng mga camera, sensor, o maliliit na node ng komunikasyon, o maaari itong magsilbing protective earthing at signaling medium sa loob ng power utility infrastructure. Ang dalawang kaso ng paggamit na ito ay nangangailangan ng ibang mga detalye ng conductor, at ang pagpili sa maling configuration ay humahantong sa alinman sa over-engineered na mga cable na nag-aaksaya ng gastos o under-rated na mga conductor na lumilikha ng mga panganib sa kaligtasan.

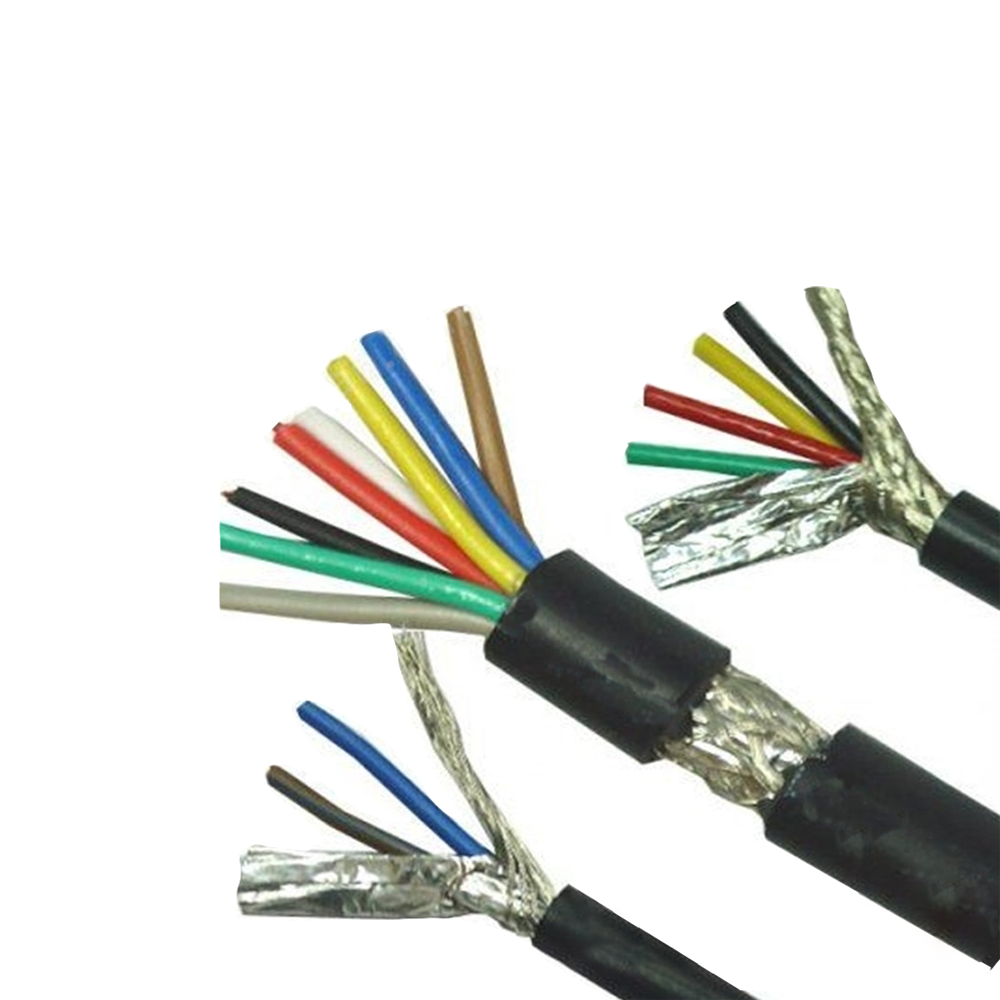

Para sa mga low-voltage na application (karaniwang 48V DC o 24V DC sa industriyal na automation at surveillance system), ang twisted-pair o parallel na copper conductor na may mga cross-section sa pagitan ng 0.5 mm² at 2.5 mm² ay karaniwan. Sa utility-grade na OPGW (Optical Ground Wire) o OPPC (Optical Phase Conductor) na mga variant, ang mga metal na elemento ay istruktura at elektrikal nang sabay-sabay, kadalasang gumagamit ng aluminum-clad steel (ACS) o aluminum alloy na mga wire na nakaayos sa mga concentric na layer. Ang resistensya ng DC at kasalukuyang kapasidad ng short-circuit ng mga konduktor na ito ay dapat kalkulahin at i-verify laban sa mga kinakailangan sa koordinasyon ng proteksyon ng grid - isang purong mekanikal na diskarte sa pagpili ng cable ay hindi sapat sa mga pag-install na ito.
| Uri ng Application | Karaniwang Konduktor na Materyal | Cross-Section Range | Pangunahing Pag-andar |
|---|---|---|---|
| Industrial Automation / Surveillance | Hubad o tinned na tanso | 0.5 – 2.5 mm² | Mababang boltahe na supply ng kuryente |
| Utility Grid / OPGW | Aluminum-clad steel (ACS) | Nag-iiba ayon sa kasalukuyang rate | Ground wire fault kasalukuyang landas |
| Mga Sistema ng Riles / Transit | Copper o tanso na haluang metal | 1.5 – 6 mm² | Link ng data ng kapangyarihan ng signal |
| Matalinong Gusali / Mahinang Agos | Tinned na tanso | 0.75 – 1.5 mm² | PoE / control signal |
Pagpili ng Materyal ng Jacket at Ang Epekto Nito sa Buhay ng Field Service
Ang panlabas na jacket ng isang fiber optic composite cable ay ang unang linya ng depensa laban sa pagkasira ng kapaligiran, ngunit ito ay madalas na itinuturing bilang isang nahuling pag-iisip sa pagkuha. Ang nangingibabaw na mga materyales sa jacket — PE (polyethylene), PVC, LSZH (Low Smoke Zero Halogen), at TPU — bawat isa ay may mga partikular na trade-off na nagiging kritikal na mahalaga depende sa kapaligiran ng pag-install.
Mga jacket ng HDPE mananatiling pamantayan para sa direktang paglilibing at panlabas na aerial application dahil sa kanilang namumukod-tanging moisture resistance, UV stability, at paglaban sa mga kemikal sa lupa. Gayunpaman, ang HDPE ay hindi gumaganap nang maayos sa mga sitwasyon ng sunog — ito ay nasusunog nang hindi nagpapapatay sa sarili. Para sa mga cable na dinadaanan sa mga risers ng gusali, mga cable tray sa loob ng mga tunnel, o nakapaloob na mga pasilidad na pang-industriya, Mga jacket na LSZH ay kinakailangan ng karamihan sa mga fire code; nililimitahan nila ang nakakalason na paglabas ng gas at density ng usok, na lalong mahalaga sa mga nakakulong na espasyo kung saan maaaring mahirap ang paglisan.
Sa mga dynamic na application — robotic arm, moving machine tool, o drag chain cable system — hindi nag-aalok ang PE o PVC ng paulit-ulit na mekanikal na flex endurance na kailangan. TPU (Thermoplastic Polyurethane) ay ang naaangkop na pagpipilian dito, na nag-aalok ng mataas na abrasion resistance at flexibility retention kahit na pagkatapos ng milyun-milyong bend cycle. Bilang bahagi ng pag-develop ng produkto na hinihimok ng R&D nito, nakikipagtulungan ang Anhui Zhishang Cable Technology Co., Ltd. sa mga customer upang tukuyin ang materyal ng jacket batay sa aktwal na mga kondisyon ng serbisyo sa halip na mag-default sa pinakamurang available na opsyon, na kinikilala na ang mga pagkabigo ng jacket ay isa sa mga pangunahing sanhi ng napaaga na pagpapalit ng cable sa field.
Mga Pangunahing Katangian ng Materyal na Jacket sa isang Sulyap
- HDPE: Pinakamahusay na moisture at UV resistance; angkop para sa panlabas/direktang paglilibing; hindi flame-retardant.
- PVC: Cost-effective na may katamtamang flexibility; katanggap-tanggap na flame retardancy; naglalabas ng HCl gas sa ilalim ng pagkasunog.
- LSZH: Mababang nakakalason na emisyon sa apoy; sapilitan para sa mga tunnel, riles, at pampublikong gusali sa maraming rehiyon.
- TPU: Superior abrasion at flex-fatigue resistance; perpekto para sa paglipat o pag-drag-chain na mga pag-install.
Mga Pikit sa Pag-install na Nagpapababa sa Pagganap ng Composite Cable sa Paglipas ng Panahon
Kahit na ang isang mahusay na ginawang fiber optic composite cable ay maaaring hindi gumana nang maaga o mabigo nang wala sa panahon kung ang mga kasanayan sa pag-install ay hindi isinasaalang-alang ang pisikal at mekanikal na mga katangian ng cable. Ang isa sa mga pinakakaraniwang pagkakamali ay ang hindi pagpansin sa minimum na radius ng liko . Para sa mga composite cable, ang radius na ito ay hindi isang solong halaga ngunit isang dual constraint: ang optical fibers at ang mga copper conductor ay maaaring may magkaibang minimum na bend radius na kinakailangan, at ang cable ay dapat na idinisenyo at i-install upang matugunan ang mas mahigpit sa dalawa. Ang paglabag sa minimum na radius ng bend ng hibla ay nagpapakilala ng mga pagkalugi sa micro- at macro-bending; ang paglampas sa limitasyon ng konduktor ay maaaring maging sanhi ng pagkapagod ng metal at pagtaas ng resistensya sa paglipas ng panahon.
Ang paghila ng tensyon sa panahon ng pag-install ng conduit ay isa pang underappreciated na risk factor. Ang maximum na pinapayagang tensile load (kadalasang tinukoy nang hiwalay para sa pag-install at pangmatagalang serbisyo) ay hindi dapat lumampas. Para sa mga cable na may mga fibers na sinusuportahan ng isang central strength member (karaniwan ay FRP o steel), ang strength member ay nagdadala ng karamihan sa tensile force — ngunit kung ang cable ay hinawakan o hinila mula sa jacket sa halip na wastong natapos sa dulo, ang load ay ililipat sa optical fibers o copper conductors sa halip. Ito ay isang partikular na karaniwang error kapag ang mga installer na hindi pamilyar sa composite cable construction ay gumagamit ng standard pulling grips na idinisenyo para sa all-electrical cables.
Ang thermal management sa panahon ng pag-install sa mga maiinit na kapaligiran o conduit run na nakalantad sa direktang liwanag ng araw ay madalas ding hindi napapansin. Pinapabilis ng init ang pagkasira ng jacket at maaaring magdulot ng differential thermal expansion sa pagitan ng mga elemento ng fiber at metal conductor. Pagtukoy ng cable na may naaangkop na hanay ng temperatura ng pagpapatakbo — at pag-verify na ang mga ratio ng pagpuno ng conduit ay nagbibigay-daan sa sapat na pag-alis ng init — ay lubos na nagpapahaba ng buhay ng serbisyo. Ang kalidad ng pag-splice at pagwawakas para sa optical na bahagi ay dapat ding ma-verify gamit ang OTDR testing pagkatapos ng pag-install, hindi lamang visual na inspeksyon, dahil ang pagkawala ng koneksyon na nasa loob ng mga katanggap-tanggap na limitasyon sa unang araw ay maaaring lumala nang malaki kung ang splice o connector ay nasa ilalim ng mekanikal na stress mula sa maling pagruruta.
