UV Resistance at Thermal Aging: Ang Dalawang Degradation Mechanisms na Tinutukoy ang Buhay ng Serbisyo ng Photovoltaic Cable

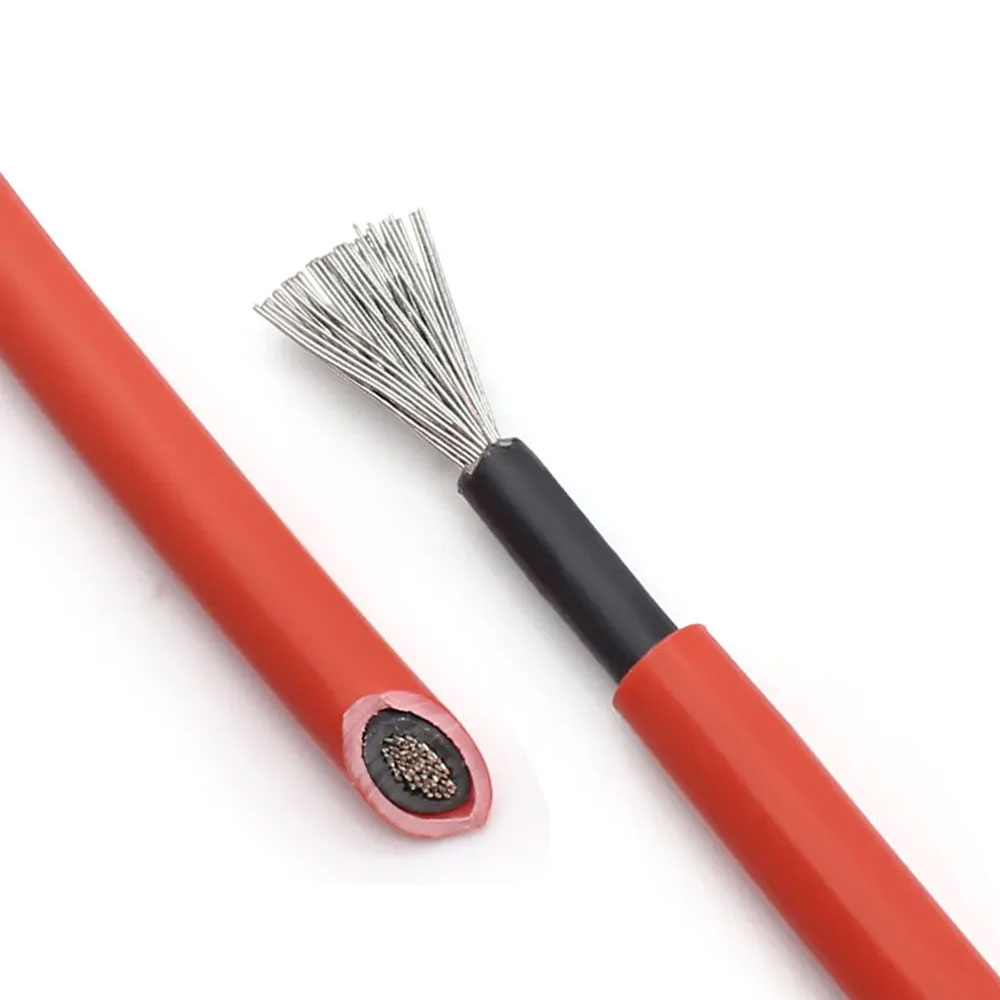

Photovoltaic cable s ay nakalantad sa sikat ng araw para sa kanilang buong buhay ng pagpapatakbo — sa mga rooftop system ay maaaring mangahulugan ito ng direktang pag-iipon ng irradiance na lampas sa 10,000 oras sa loob ng 25-taong buhay ng disenyo ng system, na may mga temperatura sa ibabaw sa mga bubong na nakaharap sa timog na regular na umaabot sa 70–90°C sa panahon ng peak na kondisyon ng tag-init. Ang dalawang salik na ito, ang ultraviolet radiation at ang patuloy na pagtaas ng temperatura, ay ang mga pangunahing mekanismo ng pagkasira na naghihiwalay sa mga PV cable na ginawa para sa layunin mula sa mga panlabas na cable para sa pangkalahatang layunin, at ang pag-unawa sa kanilang pakikipag-ugnayan ay nakakatulong na ipaliwanag kung bakit hindi mapapalitan ang pagpili ng materyal ng cable sa pagitan ng mga kategorya ng produkto.

Inaatake ng UV radiation ang mga polymer chain sa insulation at sheath sa pamamagitan ng isang photochemical na proseso na tinatawag na photooxidation, na pumuputol sa mga molecular bond at unti-unting nabubulok ang materyal. Ang karaniwang PVC, na likas na hindi matatag sa UV nang walang mga karagdagang stabilizer, ay maaaring magsimulang magpakita ng pagkahumaling sa ibabaw at pagtaas ng brittleness sa loob ng tatlo hanggang limang taon ng direktang pagkakalantad sa araw. Ang cross-linked polyethylene (XLPE) at, mas karaniwan sa mga PV-specific na application, ang cross-linked EVA o XLPO (cross-linked polyolefin) compound ay lumalaban sa photooxidation nang mas epektibo dahil nililimitahan ng kanilang three-dimensional polymer network structure ang chain mobility at nagbibigay ng likas na resistensya sa molecular cleavage sa ilalim ng UV exposure. Ang proseso ng crosslinking — kung natamo man sa pamamagitan ng peroxide chemistry o electron beam irradiation — ay nagtataas din ng tuluy-tuloy na operating temperature rating ng materyal mula sa 70°C na limitasyon ng karaniwang thermoplastic polyethylene hanggang 90°C o 120°C para sa mga variant ng XLPE na ginagamit sa mga PV application.

Ang thermal aging sa napapanatiling temperatura ay nakikipag-ugnayan sa UV degradation sa isang non-linear na paraan: pinabilis ng mataas na temperatura ang mga reaksyon ng oksihenasyon na pinasimulan ng UV, ibig sabihin, ang isang cable sa 85°C ay mas mabilis na bumababa kaysa sa kabuuan ng indibidwal na temperatura at mga epekto ng UV na iminumungkahi. Tinutugunan ito ng IEC 62930, ang internasyonal na pamantayan para sa mga PV cable, sa pamamagitan ng pag-aatas ng pinahabang thermal aging test sa 120°C sa loob ng 3,000 oras bilang karagdagan sa UV exposure testing — isang pinagsamang kwalipikasyon na hindi kasama sa pangkalahatang layunin ng mga pamantayan ng cable. Ang mga cable na nagdadala ng pagmamarka ng CE sa ilalim ng IEC 62930 ay nakapasa sa parehong mga pagsubok na may tinukoy na pagpapanatili ng elongation-at-break at tensile strength, na nagbibigay ng layunin na ebidensya ng compound durability na hindi maibibigay ng mga datasheet lamang. Ang Anhui Zhishang Cable Technology Co., Ltd. ay kwalipikado photovoltaic cable s sa mga kinakailangan ng IEC 62930, na tinitiyak na ang pagganap ng tambalan ay napatunayan sa pamamagitan ng pagsubok sa halip na ipahiwatig mula sa mga detalye ng hilaw na materyal.

DC Voltage Rating at ang Pagkakaiba sa pagitan ng System Voltage, Open-Circuit Voltage, at Cable Rating

Ang isa sa mga pinakakinahinatnang hindi pagkakaunawaan sa pagpili ng PV system cable ay ang kaugnayan sa pagitan ng nominal DC boltahe ng system, ang pinakamataas na open-circuit na boltahe nito sa ilalim ng malamig na mga kondisyon, at ang boltahe na rating ng cable mismo. Ang tatlong value na ito ay naiiba, at ang pagpili ng cable na na-rate lamang sa nominal na boltahe ng system — nang hindi isinasaalang-alang ang maximum na open-circuit at temperature-corrected — ay lumilikha ng isang nakatagong kondisyon ng stress sa insulation na maaaring hindi magdulot ng agarang pagkabigo ngunit magpapabilis ng pagtanda ng dielectric at maaaring humantong sa mga taon ng pagkasira ng pagkakabukod sa buhay ng system.

Sa isang crystalline na silicon na PV string, ang open-circuit voltage (Voc) ng bawat module ay tumataas habang bumababa ang temperatura ng cell. Ang isang module na may nominal na Voc na 48V sa karaniwang mga kundisyon ng pagsubok (25°C) ay maaaring makagawa ng hanggang 56–58V sa −10°C, depende sa temperature coefficient ng boltahe nito (karaniwang −0.3% hanggang −0.4% bawat °C para sa crystalline na silicon). Para sa isang string ng 20 tulad ng mga module, ang malamig na temperatura na Voc na ito ay umabot sa 1,100–1,160V — potensyal na mas mataas sa 1,000V na rating ng isang cable na tinukoy lamang upang "takpan ang 1,000V nominal na boltahe ng system." Ang IEC 60364-7-712 at karamihan sa mga pambansang PV installation code ay nangangailangan ng cable voltage rating upang masakop ang maximum string Voc sa ilalim ng pinakamababang inaasahang ambient temperature sa installation site, na para sa high-altitude o northern-climate installation ay maaaring mangailangan ng 1,500V-rated cable kahit para sa mga system na idinisenyo sa paligid ng 1,000V inverter input.

Ang paglipat mula sa 1,000V hanggang 1,500V na mga arkitektura ng system sa utility-scale at komersyal na rooftop PV ay lalong nagpatalas sa pangangailangang ito. Sa 1,500V DC, ang insulation stress sa mga cable dielectric na materyales ay hindi lang 50% na mas mataas kaysa sa 1,000V — ang dielectric breakdown probability ay isang malakas na nonlinear function ng field strength, at ang agwat sa pagitan ng rated voltage at aktwal na withstand na boltahe ay lumiliit nang malaki sa mas mataas na mga potensyal na operating. Ang mga cable na na-rate sa 1,500V DC bawat IEC 62930 ay dapat pumasa sa isang mas mahirap na pagsubok sa boltahe (6,000V AC o katumbas na DC) kaysa sa 1,000V-rated na mga cable, na sumasalamin sa mga tunay na pagkakaiba sa kapal ng insulation na pader at kalidad ng compound na kinakailangan sa mas mataas na antas ng boltahe.

Pagbaba ng Kapasidad sa Pagdala ng Kasalukuyang Sa Bundled at Conduit-Routed PV String Cables

Ang mga halaga ng ampacity na inilathala sa mga datasheet ng cable ay batay sa isang cable sa libreng hangin sa isang reference na temperatura sa paligid — mga kundisyon na bihirang sumasalamin sa aktwal na kasanayan sa pag-install ng PV. Sa totoo lang, ang mga PV string cable ay karaniwang pinagsama-sama sa mga grupo, idinadaan sa conduit, inilalagay sa ilalim ng mga lamad ng bubong na may pinaghihigpitang airflow, o inilalagay sa direktang pakikipag-ugnayan sa isa't isa sa mga cable tray sa mga istruktura ng tracker. Ang bawat isa sa mga kundisyong ito ay binabawasan ang kakayahan ng cable na mawala ang init, na nagpapataas ng temperatura ng konduktor sa itaas ng antas na ipinapalagay sa na-publish na ampacity rating. Ang pagwawalang-bahala sa mga salik na nagpapababa ay humahantong sa mga temperatura ng konduktor na lumampas sa tuluy-tuloy na rating ng insulasyon, nagpapabilis sa pagtanda ng thermal at pagtaas ng resistensya — na nagpapataas naman ng temperatura ng pagpapatakbo sa isang self-reinforcing cycle.

Ang pagbabawas ng bundling ay ang pinakamahalagang salik sa karaniwang mga pag-install ng PV. Kapag ang maramihang mga cable na nagdadala ng kasalukuyang ay nasa thermal contact o malapit, ang init na output ng bawat cable ay nagpapataas ng ambient temperature na nararanasan ng mga kapitbahay nito. Ang IEC 60364-5-52 ay nagbibigay ng mga salik sa pagwawasto ng pagpapangkat: ang dalawang kable na nakikipag-ugnayan ay nagpapanatili ng humigit-kumulang 80% ng kanilang indibidwal na ampacity, apat na kable na pinagsama-sama ang nagpapanatili ng humigit-kumulang 65%, at anim o higit pang mga cable ay maaaring magpanatili lamang ng 57% o mas kaunti depende sa geometry. Para sa isang string cable na na-rate sa 25A sa libreng hangin na kasama ng limang iba pang mga string sa parehong kasalukuyang antas, ang derated ampacity bawat cable ay maaaring bumaba sa 14–15A — mas mababa sa short-circuit current ng string sa isang araw na may mataas na irradiance. Ang sitwasyong ito ay nangangailangan ng alinman sa pagpili ng isang mas malaking conductor cross-section o pag-aayos ng mga cable sa mga configuration na nagbibigay ng sapat na thermal separation.

Ang pagbaba ng temperatura sa paligid ay nagdaragdag ng pangalawang layer ng pagwawasto. Ang mga PV cable sa mga rooftop sa mainit na klima ay regular na nakakaranas ng ambient temperature na 50–60°C sa espasyo sa pagitan ng ibabaw ng bubong at cable, kumpara sa 30°C na reference na temperatura na ginagamit sa mga karaniwang ampacity table. Para sa XLPE-insulated PV cable na may 90°C conductor temperature rating, ang temperature rise allowance sa pagitan ng ambient at conductor limit ay 30-40°C lang sa mga kundisyong ito, kumpara sa 60°C sa reference case — binabawasan ang ampacity sa humigit-kumulang 70% ng naka-tabulate na halaga bago ilapat ang anumang bundling correction. Nagbibigay ang Zhishang Cable ng gabay sa ampacity na tukoy sa application na tumutukoy sa parehong pagpapangkat at temperatura ng kapaligiran nang sabay-sabay, na nagbibigay-daan sa mga taga-disenyo ng system na pumili ng naaangkop na mga cross-section ng konduktor para sa aktwal na naka-install na mga kundisyon sa halip na umasa sa mga nai-publish na mga halaga ng free-air na nagpapalaki sa magagamit na kasalukuyang kapasidad.

Compatibility ng Connector at ang Nakatagong Panganib ng Hindi Magtugmang PV Cable–Connector Combinations

Ang MC4 at mga katulad na multicontact DC connector ay naging de facto standard na pagwawakas para sa mga PV string cable, ngunit ang pagpapalagay na anumang MC4-compatible na cable at anumang MC4 connector mula sa iba't ibang manufacturer ay maaaring malayang pagsamahin ay teknikal na hindi tama at, sa ilang hurisdiksyon, isang paglabag sa code. Ang mga pamantayan ng PV connector — kabilang ang IEC 62852 at ang mga kinakailangan sa antas ng system ng IEC 62548 — ay tumutukoy na ang mga connector ay dapat na kwalipikado para sa paggamit sa mga partikular na hanay ng panlabas na diameter ng cable at mga cross-section ng conductor, at ang paghahalo ng mga connector mula sa iba't ibang mga tagagawa ay magpapawalang-bisa sa kwalipikasyon ng type-test ng pareho, kahit na ang mekanikal na koneksyon ay mukhang nakaupo nang tama.

Ang panganib sa mga hindi tugmang kumbinasyon ay hindi pangunahin sa isa sa agarang pagkabigo - ang isang mekanikal na nakaupo na pinaghalong connector ay maaaring gumana nang normal sa loob ng mga buwan o taon. Ang panganib ay contact resistance creep: ang thermal cycling sa panahon ng pang-araw-araw na irradiance variation ay nagdudulot ng differential expansion at contraction sa pagitan ng cable insulation, cable conductor, at connector contact body, na bawat isa ay may iba't ibang thermal expansion coefficient. Sa isang tugma at wastong kwalipikadong kumbinasyon, ang mga pagkakaibang ito ay isinasaalang-alang sa disenyo ng contact. Sa isang hindi tugmang kumbinasyon, maaaring payagan ng contact geometry ang mga micro-movement na unti-unting nagpapataas ng contact resistance sa crimped interface, na bumubuo ng localized na init na sa kalaunan ay nagiging carbonize ang insulation at lumilikha ng resistive fault o arc. Sa mga sistema ng DC na walang zero-crossing na natural na pumapatay ng mga AC arc, ang mga resistive fault ay maaaring magpapanatili ng arcing sa nakakagulat na mababang fault na alon — ginagawang isang tunay na panganib sa sunog ang kalidad at pagiging tugma ng connector sa halip na isang alalahanin lamang sa regulasyon.

Ang tolerance ng panlabas na diameter ng cable ay mas mahalaga din sa mga aplikasyon ng PV connector kaysa sa karamihan ng iba pang uri ng connector, dahil ang cable seal ng connector at strain relief ay nakasalalay sa malapit na pagkakaakma sa pagitan ng connector body at ng cable jacket. Ang isang cable na may panlabas na diameter sa ibabang dulo ng tolerance band nito ay maaaring maupo sa connector ngunit iwanang hindi sapat ang pagkaka-compress ng cable seal, na nagbibigay-daan sa pagpasok ng moisture sa contact chamber — isang direktang landas patungo sa pagkasira ng resistensya ng insulasyon at pagkasira ng connector sa mga panlabas na instalasyon. Ang mga cable na ginawa sa masikip na panlabas na diameter tolerance, na may kapal ng pader ng jacket na kinokontrol sa itaas na dulo ng hanay ng detalye, patuloy na gumagawa ng mas mahusay na integridad ng seal sa buong hanay ng mga laki ng connector na tugma sa MC4. Ito ay isang dimensional na katangian ng kalidad na hindi nakikita sa punto ng pagbili ngunit nagiging maliwanag sa paglipas ng panahon sa mga istatistika ng pagiging maaasahan ng field, at isa sa mga detalye ng konstruksiyon na kinokontrol ng Anhui Zhishang Cable Technology Co., Ltd. bilang isang karaniwang parameter ng produksyon sa halip na isang opsyonal na premium na detalye.

Mga Susing Pagsusuri Bago Pagsamahin ang PV Cable at Konektor mula sa Iba't ibang Supplier

• I-verify ang pagiging tugma ng panlabas na diameter: Kumpirmahin na ang aktwal na OD ng cable (hindi nominal) ay nasa loob ng tinukoy na hanay ng pagtanggap ng manufacturer ng connector para sa laki ng connector na iyon.
• Suriin ang hanay ng cross-section crimp: Bawat contact sa connector ay kwalipikado para sa isang partikular na hanay ng cross-section ng conductor; i-verify na ang konduktor ng cable ay umaangkop sa loob ng kwalipikadong hanay ng crimp barrel nang walang pagbabago.
• Kumpirmahin ang IEC 62852 compatibility statement: Ang ilang mga tagagawa ng connector ay nag-publish ng nasubok na mga katugmang hanay ng cable; gamitin ito bilang pangunahing sanggunian sa halip na ipagpalagay na ang pisikal na fit ay katumbas ng kwalipikadong compatibility.
• Gamitin ang tamang crimp tool: Kahit na ang katugmang mga kumbinasyon ng cable-connector ay nabigo kung crimped sa isang tool na hindi kwalipikado para sa connector na iyon; Ang contact resistance at mekanikal na pagpapanatili ng mga kinakailangan sa IEC 62852 ay natutugunan lamang ng mga aprubadong tooling at die set.
