Katangian ng Impedance Tolerance at Bakit Direktang Naaapektuhan nito ang Pagiging Maaasahan ng Bus Network

Bawat pang-industriya na fieldbus protocol na gumagamit ng differential balanced transmission line — PROFIBUS DP, DeviceNet, CANopen, RS-485-based system — ay tumutukoy ng nominal na katangian na impedance para sa cable nito, kadalasang 120 Ω. Ang halagang ito ay hindi isang di-makatwirang kumbensyon: tumutugma ito sa mga resistor ng pagwawakas na inilagay sa bawat dulo ng segment ng bus, at ang kumbinasyon ng katugmang impedance ng cable at resistensya ng pagwawakas ang siyang pumipigil sa mga pagmuni-muni ng signal na kung hindi man ay makakasira sa mga frame ng data. Kapag ang aktwal na katangian ng impedance ng cable ay lumihis mula sa tinukoy na halaga, ang mga resistor ng pagwawakas ay hindi na bumubuo ng isang perpektong tugma ng impedance, at ang mga bahagyang pagmuni-muni ay naglalakbay pabalik sa kahabaan ng bus, nagdaragdag ng ingay sa mga transition ng signal at pagtaas ng mga rate ng error ng bit — partikular na sa mataas na baud rate at malapit sa maximum na haba ng segment na pinahihintulutan ng protocol.

Ang katangian ng impedance ay tinutukoy ng geometry ng twisted pair ng cable: partikular, ang ratio ng conductor diameter sa insulation outer diameter, at ang dielectric constant ng insulation material. Para sa isang 120 Ω target, ang mga parameter na ito ay dapat na mahigpit na kinokontrol sa panahon ng pagmamanupaktura. Ang isang insulation wall na 5% na mas manipis kaysa sa nominal ay binabawasan ang impedance ng humigit-kumulang 3–4 Ω — isang paglihis na tila maliit ngunit maaaring magdulot ng masusukat na mga koepisyent ng pagmuni-muni sa mga segment na tumatakbo malapit sa kanilang na-rate na mga limitasyon sa haba. Ang foamed o cellular dielectric insulation compound, na nagpapababa sa epektibong dielectric constant kumpara sa solid insulation, ay ginagamit sa mga premium na cable ng bus upang makamit ang target na impedance na may mas manipis na insulation wall, na binabawasan ang pangkalahatang diameter ng cable habang pinapanatili ang electrical precision. Ang mga cable na nakakatugon sa 120 Ω nominal impedance ngunit ginawa na may mas malawak na tolerance (± 15 Ω kumpara sa ± 5 Ω na makakamit sa kontroladong produksyon) ay magpapakita ng mga pagkakaiba-iba ng point-to-point impedance sa haba ng mga ito na hindi maitatama ng mga resistor ng pagwawakas at lalabas bilang distributed reflection sources sa buong segment ng bus.

Ang impedance tolerance ay bihirang nakikita sa mga karaniwang ulat ng pagsubok sa cable, na karaniwang sumusukat lamang sa DC resistance, insulation resistance, at capacitance — wala sa mga ito ang direktang nagpapakita ng katangian ng impedance profile sa haba ng cable. Ang time-domain reflectometry (TDR) na pagsubok, na nagpapadala ng mabilis na pagtaas ng pulso pababa sa cable at sinusukat ang mga reflection bilang isang function ng distansya, ay ang naaangkop na tool para sa pagsusuri ng impedance consistency kasama ng isang bus cable. Ang pagtukoy sa pagsubok ng TDR bilang bahagi ng pamantayan sa pagtanggap ng cable — at paghiling ng TDR trace bilang isang maihahatid na produksyon — ay nagbibigay ng makabuluhang katiyakan ng kalidad ng impedance na hindi kayang ibigay ng mga pagsukat ng paglaban at kapasidad lamang. Inilalapat ng Anhui Zhishang Cable Technology Co., Ltd. ang kontroladong insulation geometry at pare-parehong haba ng lay sa produksyon ng cable ng bus, na nagta-target sa pagkakapareho ng impedance na sumusuporta sa maaasahang operasyon ng bus sa buong na-rate na mga haba ng segment.

Mga Kinakailangan sa Cable na Partikular sa Protocol na Karaniwang Hindi Napapansin Habang Bumibili

Ang iba't ibang mga pang-industriya na fieldbus protocol ay naglalagay ng napaka-espesipikong mga kinakailangan sa cable construction na lampas sa generic na descriptor na "shielded twisted pair." Ang pagbili ng hindi kwalipikadong cable na nakakatugon lamang sa mga pangunahing electrical parameter — tamang impedance, sapat na shielding — habang nawawala ang mga kinakailangan sa konstruksyon na tukoy sa protocol ay lumilikha ng mga system na gumagana sa ilalim ng mainam na mga kundisyon ngunit bumababa o nabigo sa ilalim ng signal loading at environmental stress ng mga aktwal na pag-install. Ang mga sumusunod na pamilya ng protocol ay bawat isa ay may umiiral na mga kinakailangan sa cable na ginagarantiyahan ang indibidwal na atensyon sa panahon ng pagtutukoy.

Tinutukoy ng PROFIBUS DP Type A cable hindi lamang ang 135–165 Ω nominal impedance at isang maximum na kapasidad na 30 pF/m, kundi pati na rin ang pinakamababang loop resistance na 110 Ω/km — isang mas mababang limitasyon ng resistensya na maaaring mukhang counterintuitive. Umiiral ang lower bound na ito para pigilan ang sobrang kapal ng conductor sa paggawa ng transmission line na may masyadong mababang katangian ng attenuation, na magpapahaba sa ring-down na oras ng mga reflection at magpapalala sa integridad ng signal sa mataas na baud rate. Tinukoy din ng pamantayan ng PROFIBUS ang isang saklaw ng kalasag na tanso na braid na hindi bababa sa 85%, dahil ang kalasag ay nagsisilbing sanggunian ng signal para sa pisikal na layer ng RS-485, at ang hindi sapat na saklaw ay nagpapataas ng impedance ng kalasag sa mga frequency ng signal, na nagpapababa sa pagtanggi sa karaniwang mode.

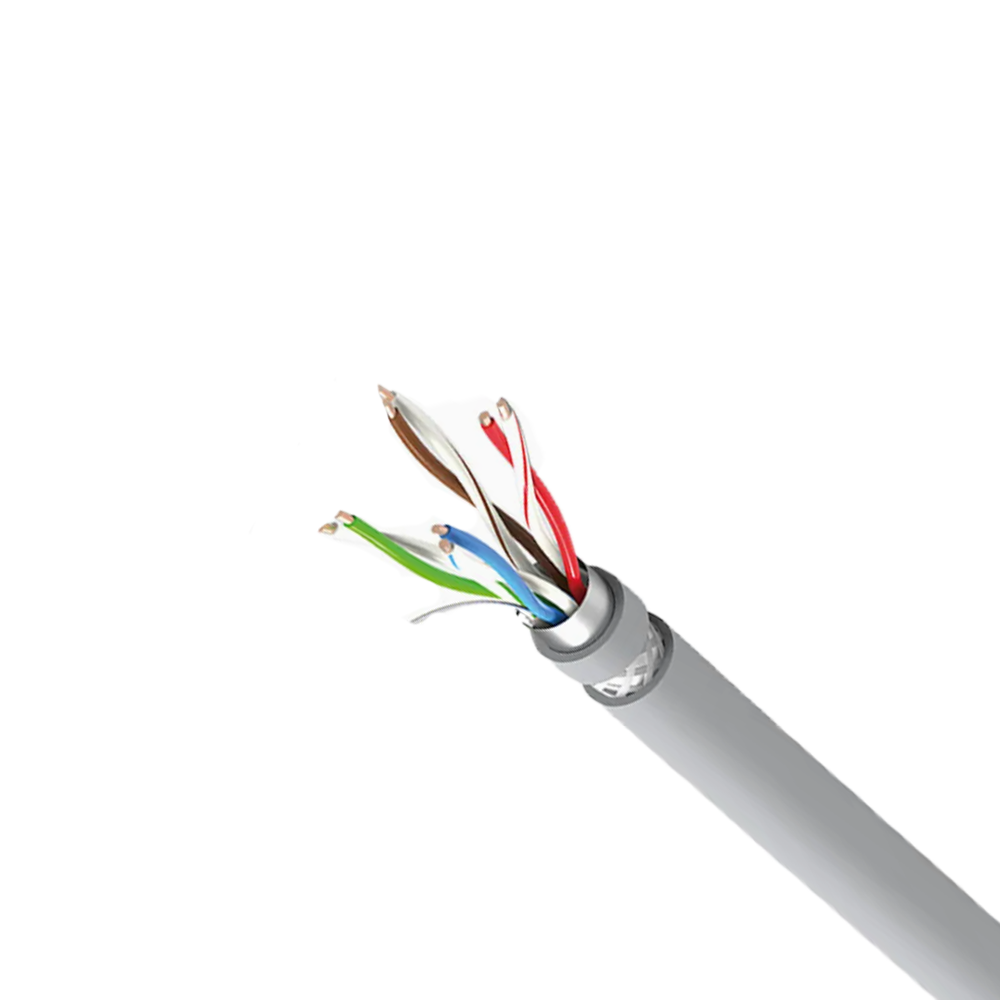

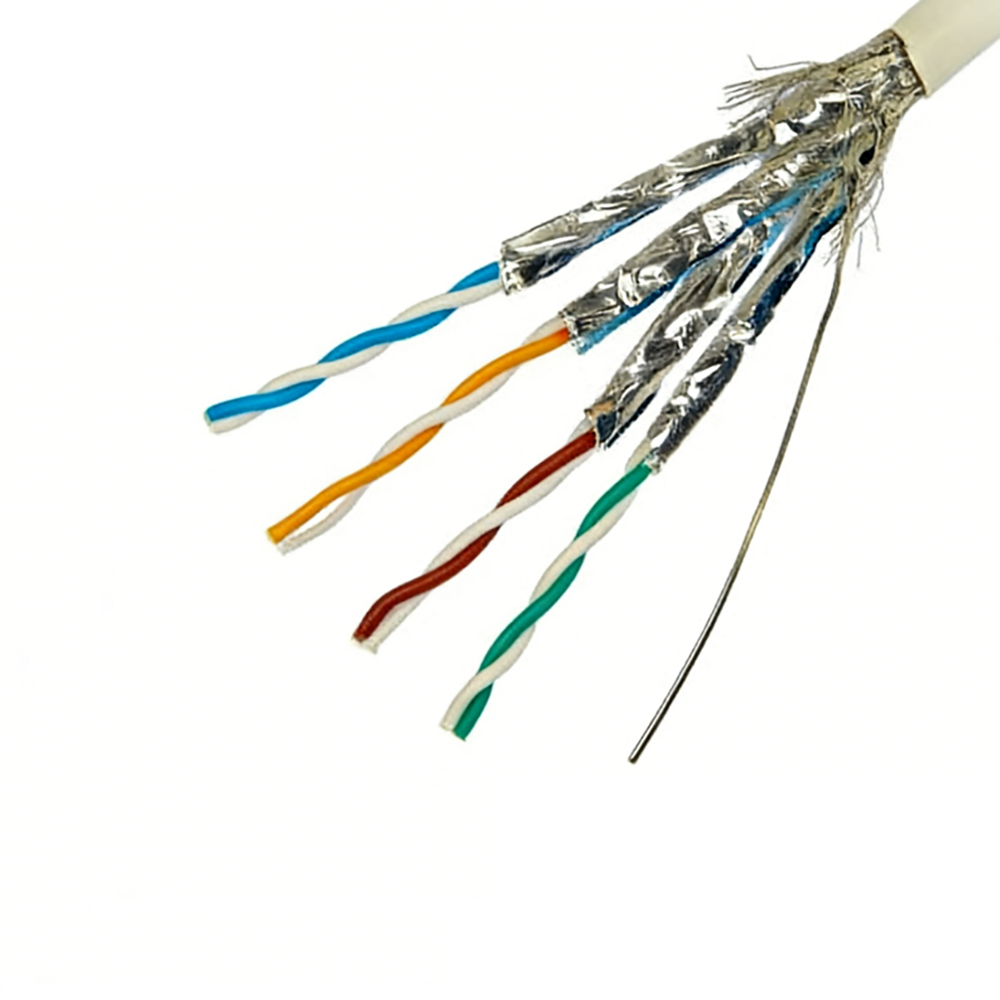

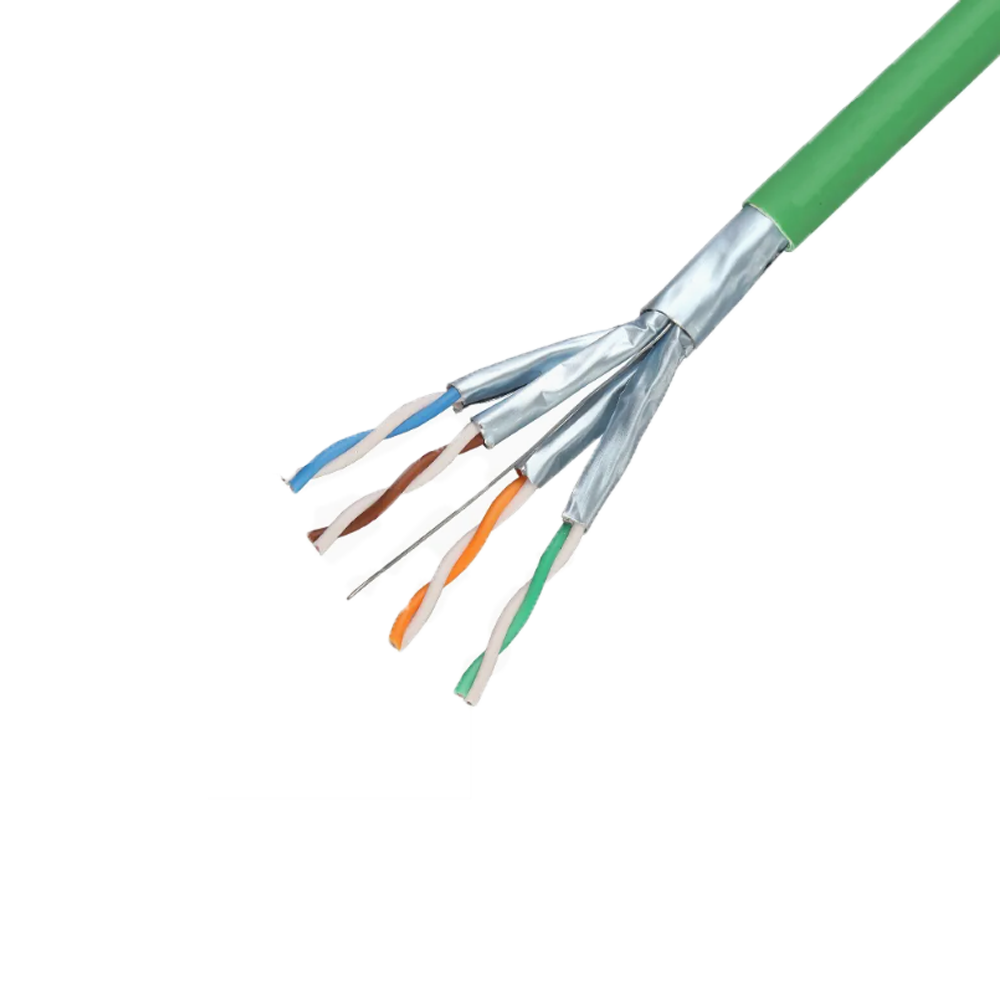

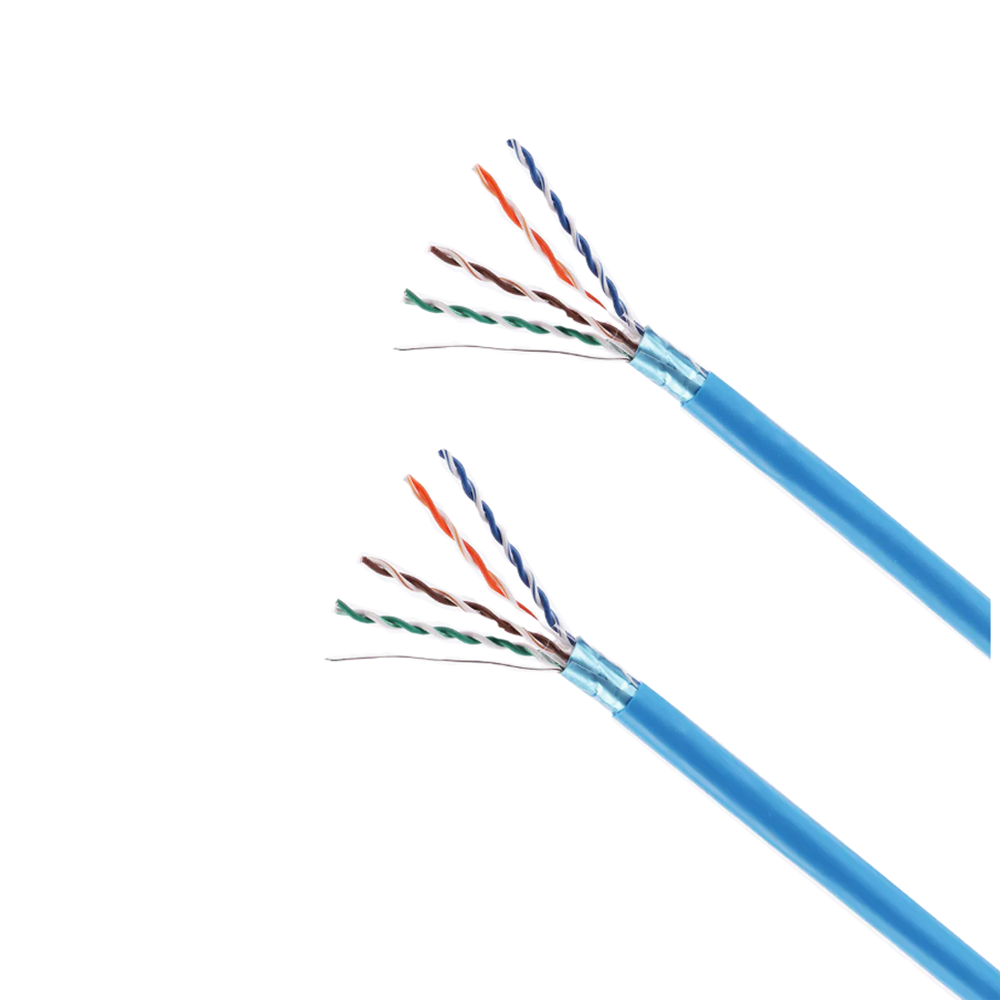

Ang mga protocol ng EtherCAT, PROFINET, at pang-industriya na Ethernet na tumatakbo sa 100 Mbit/s o 1 Gbit/s ay nangangailangan ng mga cable na nakakatugon sa electrical performance ng Kategorya 5e o Kategorya 6 bawat IEC 11801, ngunit may mga karagdagang mekanikal na kwalipikasyon na hindi dala ng office-grade Ethernet cable. Karaniwang dapat sumunod ang Industrial Ethernet cable sa IEC 61156-6 (para sa fixed installation) o IEC 61156-7 (para sa drag-chain at tuluy-tuloy na flex use), na tumutukoy sa minimum na radii ng bend, tensile load withstand, at tibay laban sa mga pang-industriyang kemikal — cutting fluid, hydraulic oil, mga ahente sa paglilinis — na nasa mga kapaligiran ng pagmamanupaktura. Ang paggamit ng karaniwang office-grade na Cat5e cable sa isang pang-industriyang Ethernet application ay nakakatugon sa electrical specification sa unang araw ngunit mabilis na bumababa sa ilalim ng mekanikal at kemikal na pagkakalantad na nakagawian sa mga kapaligiran ng pabrika.

Paano Nililimitahan ng Bus Cable Capacitance Bawat Metro ang Pinakamataas na Haba ng Segment at Bilang ng Node

Ang maximum na haba ng segment at maximum na bilang ng mga node na pinahihintulutan sa isang fieldbus segment ay hindi arbitrary na mga parameter ng protocol — ang mga ito ay nagmula sa signal loading na naiipon habang mas maraming cable capacitance at mas maraming node input capacitance ang idinaragdag sa bus. Ang pag-unawa sa kaugnayang ito ay nagbibigay-daan sa mga taga-disenyo ng system na gumawa ng matalinong mga pagpapasya tungkol sa pagpili ng cable kapag ang mga karaniwang segment-haba ng talahanayan ay napatunayang masyadong mahigpit para sa isang partikular na layout ng halaman, o kapag ang isang siksik na node arrangement sa isang maikling segment ay lumalapit sa limitasyon ng pag-load nito nang hindi inaasahan.

Para sa mga protocol ng fieldbus na nakabase sa RS-485, ang bawat node na konektado sa bus ay nagpapakita ng load sa line driver sa anyo ng isang unit load — na orihinal na tinukoy bilang isang 12 kΩ input impedance, bagaman maraming modernong transceiver ang nagpapakita ng fractional unit load na 1/4 o 1/8, na nagbibigay-daan sa mas maraming node sa bawat segment. Ang kapasidad ng cable ay gumaganap bilang isang ipinamahagi na pagkarga sa kahabaan ng segment: sa 12 Mbit/s, ang PROFIBUS DP ay tumutukoy sa maximum na kapasidad ng segment na 30 nF, na isinasalin sa maximum na haba ng cable na 100 metro kapag gumagamit ng 30 pF/m cable. Ang parehong 30 nF na badyet sa isang cable na may 50 pF/m capacitance ay naglilimita sa segment sa 60 metro lamang. Nangangahulugan ito na ang pagbili ng cable na mas mababang detalye na nakakatipid sa gastos sa bawat metro ay maaaring direktang bawasan ang maaabot na layout ng system, na posibleng mangailangan ng mga karagdagang repeater o segment split na mas mahal kaysa sa pagtitipid ng cable.

Ang kapasidad ng cable ay pisikal na tinutukoy ng parehong mga geometric na kadahilanan na kumokontrol sa katangian ng impedance - diameter ng konduktor, kapal ng insulation ng pader, at dielectric constant. Ang isang cable na na-optimize para sa mababang kapasidad ay karaniwang gumagamit ng makapal na pagkakabukod na may mababang-dielectric-constant na foam o cellular compound, na sabay-sabay na nakakamit ang mataas na katangian na mga halaga ng impedance (135–165 Ω) na tinukoy ng PROFIBUS. Ang dalawang katangian na ito — mababang capacitance at mataas na impedance — ay geometrically consistent at nakakamit sa pamamagitan ng parehong mga desisyon sa disenyo, kaya naman ang mataas na kalidad na mga cable ng bus ay maaaring matugunan ang parehong mga kinakailangan habang ang mga budget cable na nakakatugon sa impedance nang hindi kinokontrol ang capacitance (o vice versa) ay lumilikha ng mga hadlang sa pag-install na makikita lamang kapag ang network ay kinomisyon sa buong laki. Gumagawa ang Zhishang Cable ng mga cable ng bus na may parehong mga parameter na kinokontrol bilang pangunahing mga detalye, na nagbibigay sa taga-disenyo ng system ng buong segment-length na headroom na pinapayagan ng protocol.

Continuous-Flex Bus Cable Construction para sa Robotic at Moving-Axis Applications

Pang-industriya na kable ng bus Ang mga naka-install sa mga robot arm, pitong-axis na collaborative na robot, linear transfer system, at machine tool axes ay nakakaranas ng mga mekanikal na pangangailangan na tiyak na naiiba sa mga nasa fixed-installation panel wiring. Ang braso ng robot na kumukumpleto ng 60 cycle bawat minuto sa loob ng tatlong-shift na operasyon ay nakakaipon ng humigit-kumulang 100,000 flex cycle bawat araw — umaabot sa 25 milyong cycle sa loob ng isang taon. Sa mga cycle na ito, ang bawat elemento ng cable construction na hindi partikular na inengineered para sa dynamic flexing ay nagiging isang potensyal na failure initiation site: conductor wire fractures, shield braid breaks, insulation cracking sa mga bend point, at jacket delamination mula sa mga underlying elements lahat ay nagiging realistic failure mode sa loob ng inaasahang buhay ng cable kung gagamitin ang standard fixed-installation cable.

Tinutugunan ng tuluy-tuloy na flex bus cable construction ang bawat failure mode sa pamamagitan ng mga partikular na pagpipilian sa disenyo. Ginagamit ng mga konduktor ang pinakamahusay na available na klase ng stranding (Class 6 bawat IEC 60228 o katumbas), na may mga indibidwal na diameter ng wire na kasing liit ng 0.04–0.06 mm para sa maliliit na cross-section na conductor; ang mga pinong wire ay namamahagi ng baluktot na stress upang walang indibidwal na kawad ang mapipilit na lampas sa nababanat nitong limitasyon sa panahon ng tinukoy na minimum na bend radius cycle ng cable. Ang pair twist ay inilapat gamit ang isang na-optimize na haba ng lay na hindi masyadong maikli (na magiging sanhi ng paghigpit ng mga panlabas na konduktor sa ilalim ng baluktot at pagkabali) o masyadong mahaba (na magiging sanhi ng pag-distort ng geometry ng pares sa ilalim ng pagbaluktot, na binabago ang impedance sa punto ng baluktot). Ang pangkalahatang shield, kung isang braid, ay gumagamit ng fine-wire braiding na may weave angle at coverage na partikular na kinakalkula upang mapanatili ang continuity at coverage percentage sa pamamagitan ng bend cycle count — isang shield na idinisenyo para sa static na pag-install ay bubuo ng mga open circuit sa mga indibidwal na braid wire sa loob ng isang bahagi ng flex life na kinakailangan para sa mga robot application.

Ang pagpili ng materyal ng dyaket sa tuluy-tuloy na-flex na mga cable ng bus ay hindi lamang isang bagay ng pagpili ng isang nababaluktot na tambalan — ang jacket ay dapat ding mapanatili ang cylindrical cross-section ng cable sa pamamagitan ng paulit-ulit na baluktot na walang ovalization, na magpapabago sa dielectric geometry at mag-iiba ng katangian ng impedance ng cable mula sa nominal na halaga nito. Ang mga PUR (polyurethane) na jacket ay ang gustong pagpipilian para sa karamihan ng mga application na may tuluy-tuloy na flex bus cable: Pinagsasama ng PUR ang mataas na abrasion resistance na may pare-parehong elastic recovery pagkatapos ng deformation, ibig sabihin ay bumalik ang cable sa orihinal nitong cross-section pagkatapos ng bawat bend cycle sa halip na unti-unting nagde-deform patungo sa isang oval na profile. Ang resistensya ng PUR sa mga hydraulic oil, cutting fluid, at pang-industriya na mga ahente sa paglilinis na pangkalahatang naroroon sa mga kapaligiran ng machine tool ay isang karagdagang kalamangan sa mga TPE jacket, na nag-aalok ng maihahambing na flexibility ngunit mas mababang chemical resistance sa aromatic at aliphatic hydrocarbons na karaniwang makikita sa mga lubricant ng makina.

Mga Elemento ng Konstruksyon na Nagpapaiba ng Continuous-Flex mula sa Fixed-Installation Bus Cable

• Conductor stranding class: Class 6 fine-wire stranding (IEC 60228) kumpara sa Class 2 o Class 5; Ang mga mas pinong strand ay namamahagi ng bending stress at nagpapahaba ng fatigue life sa isang pagkakasunod-sunod ng magnitude o higit pa sa rate ng dynamic na bend radius ng cable.
• Na-optimize na haba ng laylay ng pares: Kinokontrol upang maiwasan ang paglilipat ng impedance sa ilalim ng baluktot; masyadong maikli ay nagiging sanhi ng sobrang paghigpit ng konduktor sa loob ng radius ng bend, ang masyadong mahaba ay nagbibigay-daan sa pares na geometry distortion.
• Fine-wire braid shield: Hinabi mula sa mga wire na mas mababa sa 0.10 mm ang diameter sa isang nakalkulang anggulo ng braid na nagpapanatili ng porsyento ng saklaw sa pamamagitan ng rate na bilang ng flex cycle nang walang indibidwal na pagkasira ng wire.
• PUR panlabas na jacket: Nagbibigay ng elastic cross-section recovery pagkatapos ng baluktot, na pumipigil sa progresibong ovalization na magpapalipat ng katangian ng impedance; lumalaban din sa mga langis at mga kemikal na pang-industriya.
• Paghihiwalay ng hindi pandikit na elemento: Ang mga filler at binder sa pagitan ng mga elemento ng cable ay dapat na payagan ang kamag-anak na paggalaw sa panahon ng baluktot; ang mga bonded construction na pumipigil sa inter-element slip ay bumubuo ng shear stress na nakakabali sa mga panloob na elemento sa bend point.
