Komprehensibong Panimula ng Cable sa Estasyon ng Pagcha-charge ng Sasakyang Elektriko

I. Kahulugan at Pangunahing Katangian
Ang mga electric vehicle (EV) charging station cable ay mga espesyal na cable na idinisenyo upang ikonekta ang mga electric vehicle sa mga charging station (o charging gun). Responsable sila sa pagpapadala ng high-power direct current (DC) o alternating current (AC) na elektrikal na enerhiya habang pinagsasama ang mga function tulad ng control guidance, signal feedback, komunikasyon, at pagsubaybay sa temperatura. Ang mga ito ay hindi simpleng power extension cord ngunit mga kritikal na bahagi na pinagsasama ang kaligtasan ng kuryente, tibay ng makina, kakayahang umangkop sa kapaligiran, at pakikipag-ugnayan ng tao-machine. Direktang nakakaapekto ang kanilang performance sa kaligtasan ng pagsingil, kahusayan, at karanasan ng user.

Mga Pangunahing Katangian:
Mataas na Current Transmission at Cooling Capability: Dapat na stably magdala ng matataas na agos (hal., DC fast charging hanggang 250A o higit pa) sa mga pinalawig na panahon, na may mga pagsasaalang-alang sa disenyo para sa pag-init ng conductor at pag-alis ng init.
High Voltage Rating: Ang mga operating voltages ay patuloy na tumataas (hal., DC 1000V, AC 690V), na nagpapataw ng mahigpit na mga kinakailangan sa insulation at shielding.
Pinagsamang Multifunctional Cable Structure: Karaniwang nagtatampok ng pinagsama-samang istraktura, pagsasama ng mga linya ng kuryente, mga linya ng kontrol (CP/CC), mga linya ng komunikasyon (hal., CAN, PLC), mga grounding wire, at mga sensor ng temperatura (NTC).
Mga Kinakailangan sa Mataas na Mechanical at Environmental Durability: Dapat makayanan ang madalas na pag-coiling, pagdurog, pagkaladkad, at pagyuko, habang lumalaban sa ultraviolet (UV) radiation, ozone, matinding temperatura (-40°C hanggang 125°C), ulan, at mga kemikal (hal., mga de-icing salt).
Mga Mahigpit na Pamantayan sa Kaligtasan: Dapat sumunod sa mga pamantayan sa interface ng internasyonal na pagsingil (hal., IEC 62196, GB/T 20234) at mga pamantayan sa kaligtasan ng cable (hal., UL 62, EN 50620, GB/T 33594), na may mga kakayahan sa pagprotekta sa overcurrent at overtemperature.

II. Pangunahing Uri at Mga Sitwasyon ng Application
Pag-uuri ayon sa Charging Mode at Kasalukuyang Uri:
Mga Kable ng AC Charging Station (Mode 2/3): Ginagamit para sa mga istasyon ng bahay at pampublikong mabagal na pagcha-charge, karaniwang may mga boltahe na 250V/440V AC at mga agos na ≤63A, na nagtatampok ng mga medyo magaan na istruktura.
DC Charging Station Cables (Mode 4): Ginagamit para sa pampublikong fast-charging at supercharging station, na may mga boltahe na hanggang 1000V DC o mas mataas at ang mga agos ay karaniwang mula 80A hanggang 500A o higit pa. Ang mga cable na ito ay mas makapal at mas mabigat at madalas na nangangailangan ng pinagsamang mga sistema ng paglamig ng likido.

Pag-uuri ayon sa Paraan ng Paglamig:
Uri ng Passive Air-Cooled: Umaasa sa pagkawala ng init sa pamamagitan ng conductor at sheath materials, na ginagamit para sa medium-to low-power charging (hal., karamihan sa mga AC station at ilang DC station).
Uri ng Active Liquid-Cooled: Pinagsasama ang mga independiyenteng circulation pipe ng coolant sa loob ng cable, na nagpapagana ng forced liquid cooling. Maaaring pataasin ng teknolohiyang ito ang kasalukuyang-carrying capacity ng mga cable na may parehong panlabas na diameter ng higit sa 50%, na tumutugon sa isyu ng malalaking cable sa high-power fast charging (≥350 kW).

Mga Sitwasyon ng Application:
Pribadong Pag-charge: Mga istasyon ng AC na nakadikit sa dingding sa bahay, na nangangailangan ng mataas na flexibility at baluktot na cycle ng buhay mula sa cable.
Mga Public Charging Stations: May kasamang AC slow-charging at DC fast-charging station, na nangangailangan ng mataas na tibay, weather resistance, at vandal resistance mula sa cable.
High-Power Supercharging Stations: Karaniwang gumagamit ng mga liquid-cooled na cable para paganahin ang high-power na mabilis na pag-charge (hal., 350 kW–600 kW) habang pinapanatiling magaan ang cable at pinapaganda ang karanasan ng user.

III. Mga Pangunahing Kontrol sa Proseso ng Produksyon

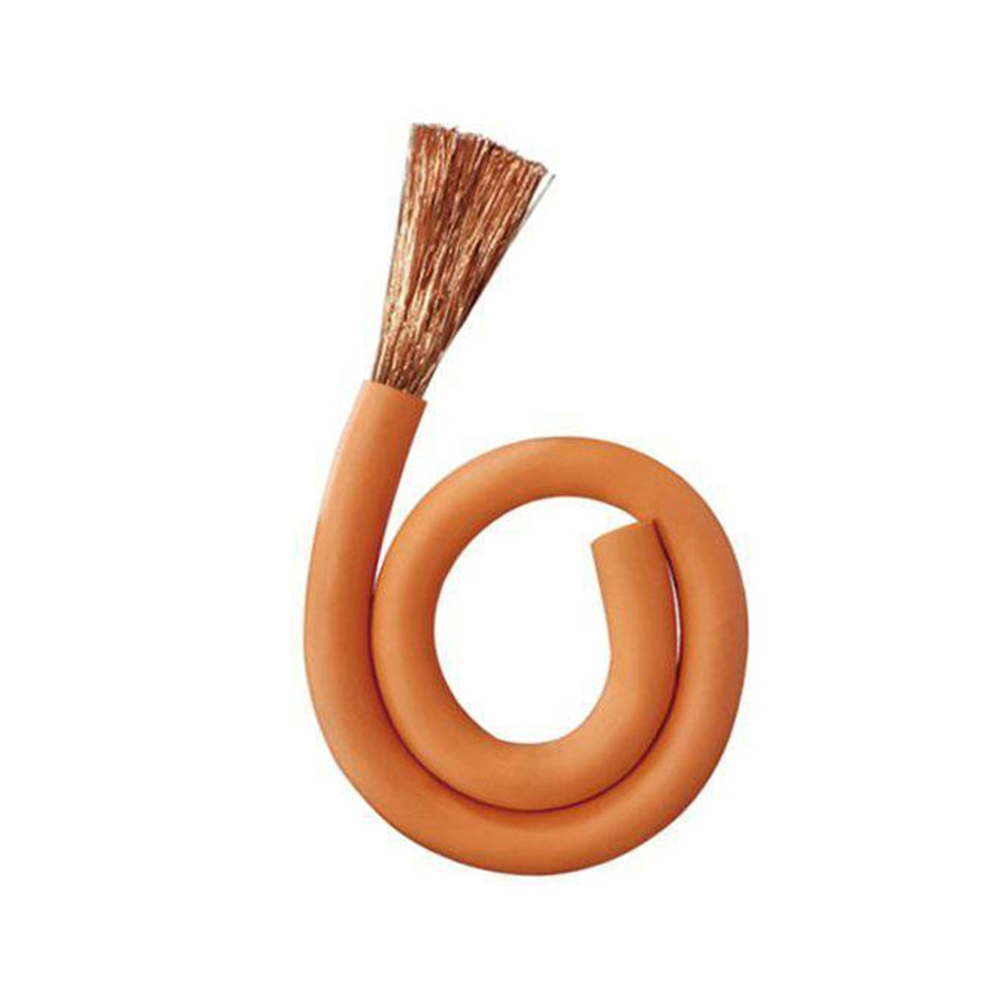

Disenyo at Paggawa ng Konduktor: Gumagamit ng mga multi-strand na ultra-fine oxygen-free na tansong wire para sa tumpak na pagkaka-strand upang matiyak ang mataas na flexibility. Ang mga high-power na DC cable ay maaaring gumamit ng mga hugis na konduktor upang ma-optimize ang paggamit ng espasyo at pag-alis ng init.
Insulation at Shielding System:
Mga Power Line: Gumamit ng high-performance na cross-linked polyethylene (XLPE) o mga elastomeric na materyales upang matiyak ang mataas na boltahe na pagkakabukod.

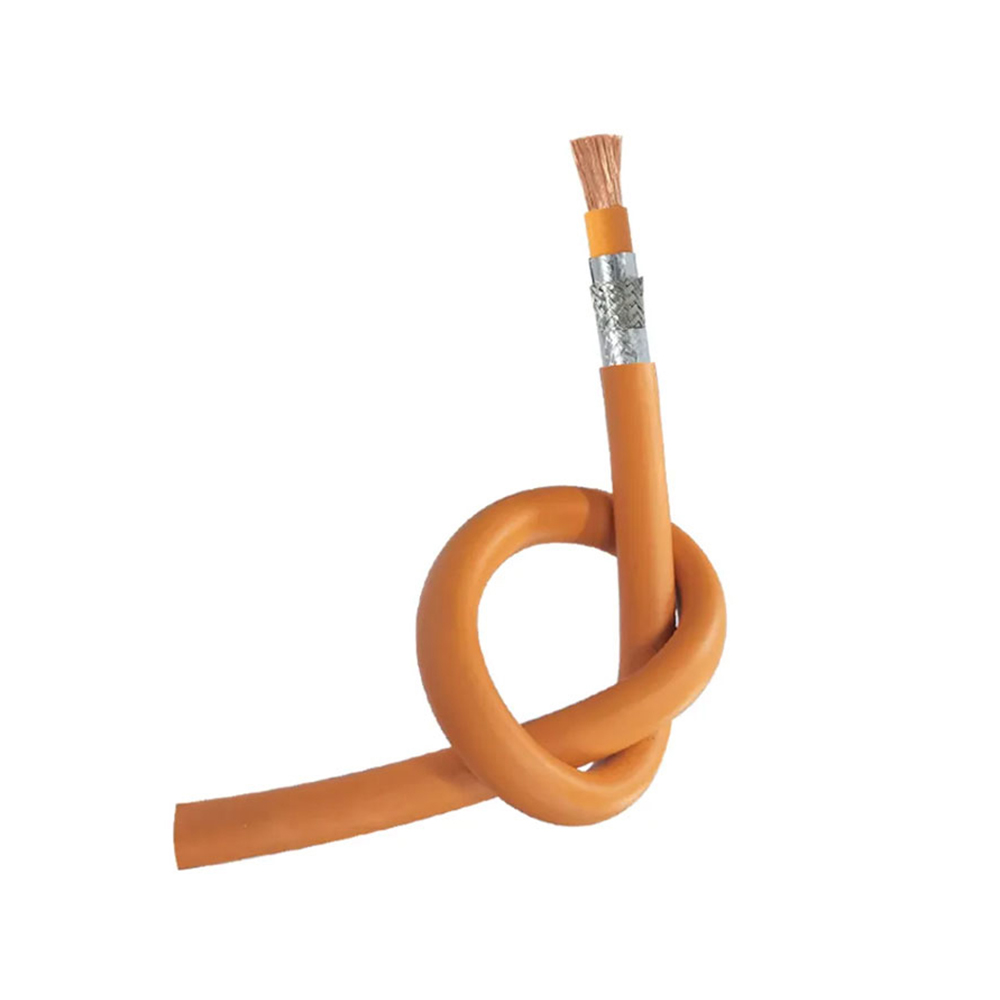

Shielding: Dapat gumamit ng high-coverage copper wire braiding o braiding na sinamahan ng aluminum foil composite shielding upang epektibong sugpuin ang high-frequency na electromagnetic interference at protektahan ang mga panloob na linya ng signal.
Sheath and Reinforcement Layer: Ang panlabas na sheath ay gumagamit ng mataas na abrasion-resistant, weather-resistant, at UV-resistant na elastomeric na materyales (hal., espesyal na PVC, TPE, CSPE). Ang high-strength fiber braiding (hal., aramid) ay kadalasang isinasama sa loob bilang isang tensile element upang makatiis sa madalas na paghila.
Pagsasama ng Liquid Cooling Pipe (para sa Liquid-Cooled Cables): Ang mga micro-diameter coolant pipe (karaniwang insulated soft tubes) ay tiyak na isinama sa mga cable power core at mga linya ng signal habang naglalagay ng kable upang matiyak ang katatagan ng istruktura at kahusayan sa paglamig.
Connector Integration Molding: Ang mga cable at charging gun/station connectors ay karaniwang pinagsama sa pamamagitan ng injection molding upang matiyak ang waterproofing (IP rating, hal., IP67/IP54), pull resistance, at pagiging maaasahan ng koneksyon sa kuryente.
100% Safety Testing: Ang bawat cable ay dapat sumailalim sa high-voltage testing, insulation resistance testing, continuity testing, at functional testing (hal., signal loops, temperature sensors).

IV. Detalyadong Mga Pangunahing Kalamangan
Kaligtasan bilang Pangunahing Priyoridad: Tinitiyak ng multi-layered na disenyo ang proteksyon laban sa electric shock, overload, at overheating na mga panganib sa matinding lagay ng panahon at madalas na paggamit, na may kasamang flame-retardant na materyales, insulation na lumalaban sa boltahe, pagsubaybay sa temperatura, at tumpak na kontrol ng signal.
Suporta para sa High-Efficiency Charging: Ang naka-optimize na disenyo ng conductor at ang application ng liquid cooling technology ay direktang sumusuporta sa mas mataas na charging power, na makabuluhang binabawasan ang EV recharging time.
Pagsunod sa Mga Pamantayan at Pandaigdigang Pag-access sa Market: Ang mahigpit na pagsunod sa mga internasyonal at rehiyonal na pamantayan ay nagsisiguro ng mga legal na benta at paggamit sa mga target na merkado (hal., China, Europe, North America), na bumubuo ng tiwala ng consumer.

Buod
Ang EV charging station cables ay ang "huling segment ng arterya" sa EV recharging ecosystem. Direktang tinutukoy ng kanilang teknolohikal na antas ang kaligtasan, bilis, at kaginhawahan sa pagsingil. Habang umuusad ang charging power tungo sa napakabilis na bilis, ang mga teknolohiya tulad ng liquid cooling ay naging mga karaniwang feature para sa mga susunod na henerasyong cable.
