Paano Kinokontrol ng Twisted Pair Geometry ang Crosstalk sa Mga Kable ng Komunikasyon

Ang pangunahing mekanismo ng pagtanggi ng ingay sa twisted pair wire ng komunikasyon ay hindi ang pag-twist sa sarili sa paghihiwalay - ito ay ang pagkakapare-pareho ng twist geometry sa buong haba ng cable. Ang haba ng laylay ng twist ng bawat pares (ang kinakailangang distansya para sa isang kumpletong 360° twist) ay tumutukoy sa dalas kung saan pinakaepektibong kinakansela ng pares ang interference ng common-mode. Kapag ang isang pares ay nalantad sa isang panlabas na electromagnetic field, ang sapilitan na boltahe sa isang kalahating-twist ay katumbas at kabaligtaran sa sapilitan na boltahe sa katabing half-twist, at ang dalawa ay kanselahin. Ang pagkansela na ito ay epektibo lamang kung ang haba ng lay ay pare-pareho; ang mga pagkakaiba-iba sa haba ng lay ay lumilikha ng mga punto kung saan hindi kumpleto ang pagkansela, na nagpapahintulot sa natitirang ingay na lumabas bilang interference ng differential signal.

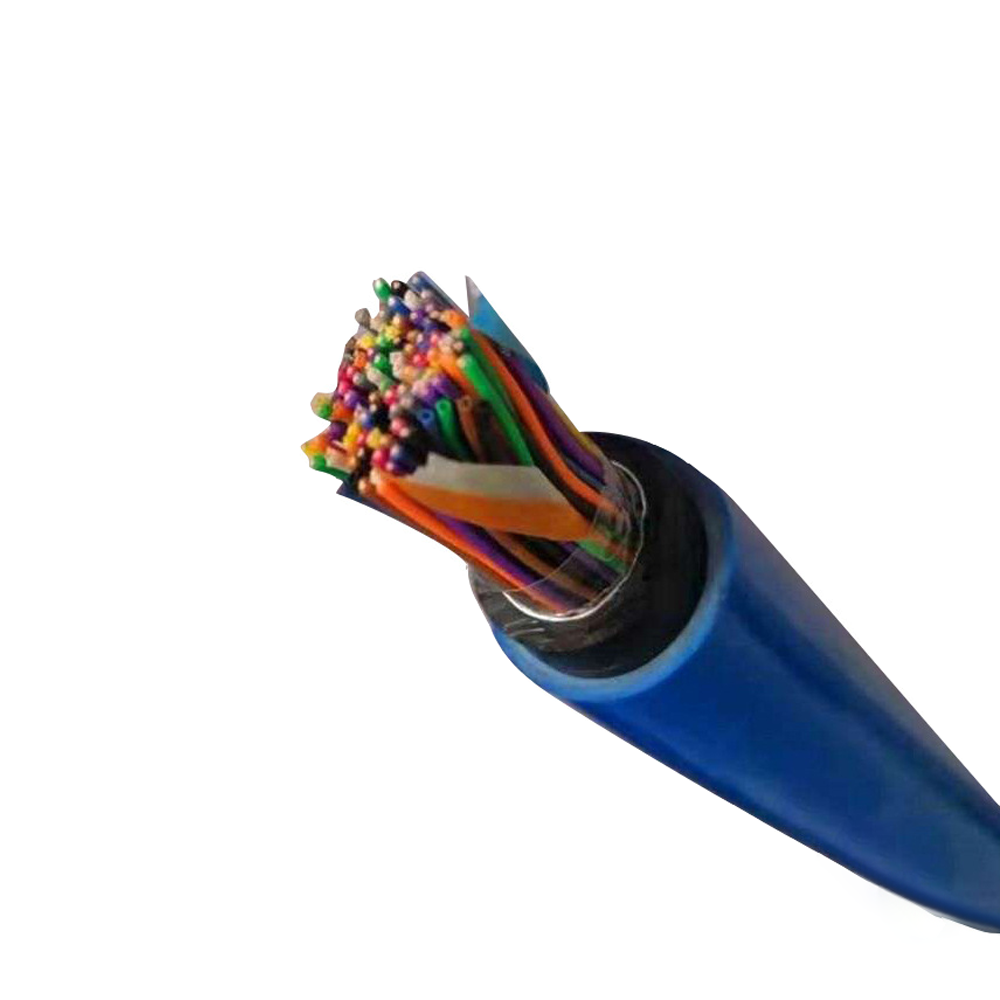

Sa multi-pair mga kable ng komunikasyon , ang iba't ibang pares ay itinalaga ng iba't ibang haba ng lay para bawasan ang pair-to-pair crosstalk — ang pagsasama ng enerhiya ng signal mula sa isang pares patungo sa isang katabing pares. Kung ang dalawang pares ay may magkaparehong haba ng lay, ang kanilang mutual inductive at capacitive coupling ay magiging maximize at magkakaugnay, na magbubunga ng malakas na crosstalk sa buong haba ng cable. Sa pamamagitan ng pagtatalaga ng mga natatanging lay length (halimbawa, 12 mm, 16 mm, 20 mm, at 26 mm sa isang apat na pares na cable), bahagyang nakansela ang coupling sa pagitan ng alinmang dalawang pares habang ang relatibong bahagi sa pagitan ng mga ito ay patuloy na umiikot sa haba ng cable. Ang prinsipyong ito ang dahilan kung bakit ang pag-re-twisting lang ng nasirang pares sa panahon ng pag-aayos ng field — nang hindi ginagaya ang orihinal na haba at pagkakapare-pareho ng laying — ay nagpapababa sa performance ng crosstalk ng inayos na segment na may kaugnayan sa factory-manufactured cable.

Ang balanse ng isang twisted pair - ang antas kung saan ang dalawang conductor ay electrically simetriko - ay isang hiwalay ngunit nauugnay na parameter. Ang kawalan ng timbang ay nagiging sanhi ng isang bahagi ng differential signal na ma-convert sa common-mode at vice versa, isang phenomenon na tinatawag na mode conversion. Sa mga high-speed data application, ang mode conversion ay gumagawa ng return loss at insertion loss degradation na hindi maitatama sa pamamagitan ng equalization sa receiver. Ang pagkamit ng mataas na balanse ng pares ay nangangailangan ng mahigpit na kontrol sa pagkakapare-pareho ng diameter ng conductor, eccentricity ng insulation wall (ang antas kung saan nakasentro ang insulation sa conductor), at mga katangian ng insulation dielectric sa yugto ng produksyon ng pabrika. Ang isang insulation wall na nag-iiba-iba ng higit sa ±0.02 mm ang kapal sa paligid ng conductor circumference ay nagpapakilala ng masusukat na imbalance ng pares sa mga frequency na higit sa 100 MHz.

Mga Pagkakaiba ng Rating ng Kategorya sa Mga Data Cable at Ano ang Talagang Kinakailangan ng Bawat Bandwidth Threshold

Ang mga kategorya ng Ethernet cable (Cat5e, Pusa6, Cat6A, Pusa7, Pusa8) ay tinutukoy ng kanilang pagganap sa paghahatid hanggang sa isang tinukoy na bandwidth, at ang bawat hakbang sa kategorya ay nagsasangkot ng mga partikular na pagbabago sa konstruksyon — hindi lamang mas mahigpit na pagpapaubaya sa parehong disenyo. Ang pag-unawa sa kung anong mga pagbabago sa bawat antas ay nakakatulong sa mga procurement team na suriin kung ang isang mas mataas na kategorya ay tunay na kailangan para sa isang partikular na aplikasyon o kung ito ay tinukoy nang konserbatibo nang walang katwiran sa engineering.

Ang isang detalye ng konstruksiyon na makabuluhang nakakaapekto sa pag-install ng field ay ang cross-filler spline na ipinakilala sa Cat6. Ang plastic na X-shaped separator na ito ay tumatakbo sa kahabaan ng cable core at pisikal na inihihiwalay ang bawat isa sa apat na twisted pairs sa sarili nitong quadrant, na binabawasan ang pair-to-pair capacitive coupling. Ang spline ay kinakailangan upang makamit ang 250 MHz NEXT na mga limitasyon ng Cat6, ngunit pinapataas nito ang diameter at higpit ng cable, binabawasan ang flexibility ng bend kumpara sa Cat5e, at nangangailangan ng mga katugmang tool sa pagwawakas na maaaring ilagay nang maayos ang mga pares sa paligid ng spline sa isang RJ45 plug o keystone jack. Ang mga installer na minamaliit ang pagkakaiba ng higpit na ito ay madalas na lumilikha ng pinsala sa pag-install — mga konduktor na nakabaluktot, mga pares na labis na nakabaluktot sa mga punto ng pagwawakas — na pumasa sa visual na inspeksyon ngunit nagpapababa ng mga parameter ng pagkawala ng pagpasok at pagkawala ng pagbalik sa ibaba ng threshold ng Cat6.

Ipinakilala ng Cat6A ang isang karagdagang parameter ng pagganap na wala sa mas mababang kategorya: alien crosstalk (AXT), na sumusukat sa signal coupling sa pagitan ng mga katabing cable sa isang bundle, sa halip na sa pagitan ng mga pares sa loob ng iisang cable. Ang pagtugon sa mga limitasyon ng AXT ay nangangailangan ng alinman sa shielded construction (S/FTP o F/UTP) o isang mas malaking unshielded cable diameter na nagpapataas ng pisikal na paghihiwalay sa pagitan ng mga cable. Ito ang dahilan kung bakit ang mga unshielded na Cat6A cable ay may mga panlabas na diameter na 7.5–8.5 mm kumpara sa 5.5–6.2 mm para sa Cat6 — ang mas malaking diameter ay ang mekanikal na paraan ng pagkamit ng AXT compliance nang walang shielding.

Signal Attenuation sa Communication Cables: Root Causes at Paano Ito Kinokontrol ng Mga Manufacturer

Ang pagkawala ng pagpapasok (attenuation) sa isang cable ng komunikasyon ay hindi isang kababalaghan ngunit ang kabuuan ng tatlong pisikal na natatanging mekanismo ng pagkawala, na ang bawat isa ay tumutugon nang iba sa mga pagbabago sa laki ng conductor, insulation material, at operating frequency. Ang pag-unawa sa mga indibidwal na nag-aambag ay nagbibigay-daan sa mga taga-disenyo ng cable na gumawa ng mga naka-target na pagpapahusay kaysa sa simpleng pagtaas ng conductor cross-section — na nagpapataas ng gastos, timbang, at diameter ng cable habang bahagyang tinutugunan ang problema.

Pagkawala ng Konduktor (Ohmic).

Ang pagkawala ng resistensya ng DC ay nangingibabaw sa mga mababang frequency at bumababa habang tumataas ang cross-section ng conductor. Sa mas mataas na frequency, ang epekto ng balat ay nagko-concentrate ng kasalukuyang daloy sa isang lalong manipis na layer ng ibabaw ng konduktor, na epektibong binabawasan ang conducting cross-section at pinapataas ang resistensya sa itaas ng halaga ng DC nito. Sa 100 MHz, ang lalim ng balat sa tanso ay humigit-kumulang 6.6 μm — ibig sabihin, para sa karaniwang 0.5 mm diameter na konduktor, higit sa 95% ng kasalukuyang dumadaloy sa isang manipis na annular na rehiyon malapit sa ibabaw ng konduktor. Ito ang dahilan kung bakit mahalaga ang kalidad ng ibabaw ng conductor para sa mga cable ng komunikasyon na may mataas na dalas: ang pagkamagaspang sa ibabaw sa sukat ng lalim ng balat (oxidation, pagguhit ng mga marka ng die, mga contaminant sa ibabaw) ay lumilikha ng karagdagang resistensya na wala sa pagsukat ng resistensya ng DC. Tinutukoy ng mga manufacturer ng high-frequency na wire ng komunikasyon ang kalidad ng ibabaw ng conductor at gumagamit ng mga fine-grain na drawing die sequence na nagpapaliit sa pagkamagaspang sa ibabaw sa huling wire.

Pagkawala ng Dielectric

Ang pagkawala ng dielectric ay nagmumula sa enerhiya na nawala sa materyal na pagkakabukod habang ang alternating electric field ay paikot na nagpo-polarize at nagpapahinga sa mga molekula ng polimer. Ito ay nailalarawan sa pagkawala ng tangent (tan δ) ng insulation material at tumataas nang linear na may frequency — hindi katulad ng pagkawala ng conductor, na tumataas sa square root ng frequency. Sa mababang frequency, ang pagkawala ng dielectric ay bale-wala para sa karamihan ng mga pagkakabukod ng cable, ngunit sa mga frequency na higit sa ilang daang MHz ito ang nagiging dominanteng mekanismo ng pagkawala. Ang solid polyethylene (PE) ay may napakababang loss tangent (~0.0002), na ginagawa itong mas gustong insulation para sa mga high-frequency na cable ng komunikasyon. Ang foamed PE, kung saan pinapalitan ng mga bula ng hangin ang isang bahagi ng solid polymer, ay binabawasan ang epektibong dielectric constant mula ~2.3 hanggang ~1.5 at higit na binabawasan ang loss tangent na proporsyon sa porsyento ng foam — kaya naman ang mga high-performance na RF coaxial cable at mga premium na Cat6A cable ay gumagamit ng foamed PE insulation. Ang PVC, na may loss tangent na 0.05–0.10, ay hindi angkop para sa mga high-frequency na signal cable para sa eksaktong kadahilanang ito.

Pagkawala ng Radiation

Ang pagkawala ng radyasyon ay nangyayari kapag ang cable ay kumikilos bilang isang hindi sinasadyang antena, na nagpapalabas ng isang bahagi ng enerhiya ng signal sa nakapalibot na espasyo. Sa balanseng twisted pair na mga cable, ang pagkawala ng radiation ay kinokontrol ng balanse ng pares — ang isang mahusay na balanseng pares ay gumagawa ng pantay at magkasalungat na mga field na nagkansela sa malayong field, na nagreresulta sa malapit sa zero na radiation. Tulad ng tinalakay sa konteksto ng pares na geometry, ang insulation eccentricity at conductor diameter variation ay ang pangunahing mga salik sa pagmamanupaktura na nagpapababa sa balanse ng pares at dahil dito ay nagpapataas ng pagkawala ng radiation sa mataas na frequency. Sa mga coaxial cable, ang pagkawala ng radiation ay kinokontrol ng porsyento ng saklaw ng kalasag at ang pagpapatuloy ng shield-to-connector bond sa mga pagwawakas.

Mga Opsyon sa Pagtanggol sa Mga Kable ng Komunikasyon at Paano Gumagana ang Mga Kombensiyon sa Pangalan

Ang kombensyon ng pagbibigay ng pangalan para sa mga shielded na cable ng komunikasyon ay na-standardize ng ISO/IEC 11801 gamit ang dalawang bahagi na code: ang pangkalahatang uri ng cable shield ay unang nakalista, na sinusundan ng isang slash, na sinusundan ng indibidwal na pares na uri ng shield, pagkatapos ay "TP" para sa twisted pair. Gayunpaman, malawak pa ring kumakalat ang mga legacy na kombensiyon sa pagbibigay ng pangalan at terminolohiya na partikular sa tagagawa, na lumilikha ng kalituhan sa panahon ng pagtutukoy at pagkuha. Ang mga sumusunod na breakdown ay sumasaklaw sa mga pinakakaraniwang nakikitang constructions:

• U/UTP (Unshielded/Unshielded Twisted Pair): Walang pangkalahatang kalasag, walang indibidwal na pares na kalasag. Karaniwang Cat5e at Cat6 na walang kalasag na konstruksyon. Ganap na umaasa sa balanse ng pares at twist geometry para sa pagtanggi sa ingay. Sapat para sa karamihan ng opisina at magaan na pang-industriyang kapaligiran na may katamtamang EMI. Tinutukoy din bilang UTP.
• F/UTP (Foil overall/Unshielded na mga pares): Isang pangkalahatang aluminized polyester foil shield ang pumapalibot sa lahat ng pares, na may drain wire para sa pagwawakas. Ang mga indibidwal na pares ay walang kalasag. Nagbibigay ang construction na ito ng epektibong common-mode EMI rejection (proteksyon ng cable mula sa external interference) ngunit hindi tumutugon sa pair-to-pair alien crosstalk sa loob ng cable. Dating tinatawag na FTP o screened UTP (ScTP). Karaniwan sa mga disenyo ng Cat6A F/UTP na nakakatugon sa mga kinakailangan ng AXT sa pamamagitan ng diameter ng cable sa halip na pares shielding.
• S/FTP (Trintas pangkalahatang/Foil indibidwal na mga pares): Isang pangkalahatang tinirintas na kalasag (tanso o tinned na tanso) at mga indibidwal na foil shield sa bawat pares. Ang pinakakomprehensibong shielding construction na magagamit sa twisted pair cables. Ang mga indibidwal na pares na foil ay ganap na nag-aalis ng pair-to-pair na alien crosstalk, habang ang pangkalahatang tirintas ay nagbibigay ng low-impedance na koneksyon sa lupa at mekanikal na proteksyon para sa mga indibidwal na foil. Kinakailangan ng mga detalye ng Cat7 at Cat8. Ang pagwawakas ay mas kumplikado kaysa sa UTP — ang bawat pares ng foil ay dapat na wakasan nang hiwalay, at ang tirintas ay dapat na tama na nakatali sa magkabilang dulo.
• SF/FTP (Braid Foil sa pangkalahatan/Foil na mga indibidwal na pares): Nagdaragdag ng layer ng foil sa pagitan ng mga indibidwal na pares na foil at ng panlabas na tirintas, na nagbibigay ng pangalawang layer ng pangkalahatang panangga. Ginagamit sa napakataas na EMI na kapaligiran o para sa mga espesyal na aplikasyon ng seguridad kung saan dapat mapanatili ang pagiging epektibo ng shield sa isang napakalawak na hanay ng dalas.

Isang praktikal na pagsasaalang-alang sa pag-install na kadalasang hindi napapansin: ang mga cable ng komunikasyon na may kalasag ay nagbibigay lamang ng kanilang na-rate na pagganap ng kalasag kapag ang kalasag ay patuloy na naka-ground sa magkabilang dulo (para sa pagtanggi sa EMI) o sa isang dulo (upang maiwasan ang interference ng ground loop sa audio at low-frequency na signal application). Ang isang shielded cable na may unconnected drain wire o improperly bonded shield connector ay mas malala ang performance kaysa sa katumbas na unshielded cable sa maraming EMI scenario, dahil ang floating shield ay gumaganap bilang isang parasitic antenna na nagko-concentrate ng interference energy malapit sa mga signal conductor. Tamang shield termination — low-impedance bond sa connector shell na may buong 360° contact, hindi isang pigtail wire — ay kasinghalaga ng mismong construction ng shield.

Outdoor at Direct-Burial Communication Cable Constructions at ang kanilang Failure Modes

Ang mga cable ng komunikasyon na naka-install sa labas o direktang nakabaon sa mga mekanismo ng pagkasira ng mukha ng lupa na ganap na wala sa mga panloob na pag-install, at ang mga cable na idinisenyo para sa panloob na paggamit ay mabilis na mabibigo kung i-deploy sa mga kapaligirang ito. Ang mga pangunahing banta ay moisture ingress, UV radiation, rodent attack, at differential thermal expansion sa pagitan ng mga layer ng cable — bawat isa ay nangangailangan ng mga partikular na hakbang sa pagtatayo.

Ang pamamahala ng kahalumigmigan sa mga cable ng komunikasyon sa direktang paglilibing ay tinutugunan sa pamamagitan ng isa sa dalawang diskarte: pagpuno ng compound ng pagbaha o mga sistema ng tape na humaharang sa tuyong tubig. Pinupuno ng mga flooding compound cable ang lahat ng interstice sa cable core ng petroleum-based na gel na hydrophobic at pinipigilan ang paglipat ng capillary water sa haba ng cable. Ang gel ay lubos na epektibo ngunit lumilikha ng mga makabuluhang paghihirap sa panahon ng pagwawakas - ang tambalan ay dapat na alisin mula sa bawat dulo ng konduktor gamit ang mga solvents, at ang nalalabi ng gel sa mga ibabaw ng insulasyon ay nagpapababa sa pagganap ng connector kung hindi ganap na nililinis. Gumagamit ang mga water-blocking tape system ng superabsorbent polymer tape na bumubukol kapag nadikit sa moisture upang mai-seal ang loob ng cable. Ang mga ito ay mas malinis upang wakasan ngunit umaasa sa tape na natitira sa pagkakadikit sa panloob na ibabaw ng jacket; Ang paglipat ng tape sa panahon ng pag-install ay maaaring lumikha ng mga puwang sa saklaw ng pagharang ng tubig.

Ang pagkasira ng UV ng mga panlabas na kable ng komunikasyon ay pangunahing isang kababalaghan ng jacket. Ang mga karaniwang panloob na cable jacket ay gumagamit ng PVC o PE na mga grado na hindi UV-stabilized at nagsisimula sa surface chalking at micro-cracking sa loob ng 6–18 buwan ng pagkakalantad sa labas. Gumagamit ang mga outdoor-rated na mga cable ng komunikasyon sa mga compound ng jacket na may idinagdag na UV absorbers at hindered amine light stabilizers (HALS) na humahadlang sa UV photon energy bago nito masira ang polymer chain bond. Nakakamit ng mga black-pigmented polyethylene jacket ang UV stability sa pamamagitan ng carbon black content (karaniwang 2–3% ayon sa timbang), na sumisipsip ng UV sa buong nauugnay na spectrum at ito ang pinaka-cost-effective na UV stabilization approach para sa mga cable na hindi malalantad sa visible-spectrum na mga kinakailangan sa kulay.

Ang pag-atake ng daga ay isang malaking dahilan ng pagkabigo ng cable ng komunikasyon sa mga kapaligirang pang-agrikultura, kagubatan, at subtropikal. Ang mga daga ay ngumunguya ng mga cable jacket at armor para sa materyal ng pugad at upang mapanatili ang haba ng incisor; ang pinsala ay karaniwang puro sa mga partikular na punto ng pag-atake sa halip na ibinahagi nang pantay-pantay, na ginagawa itong hindi nakikita sa pamamagitan ng pagsukat ng paglaban ng cable hanggang sa pisikal na mahukay ang cable. Kasama sa mga opsyon sa proteksyon laban sa rodent ang:

• Steel tape armor sa ilalim ng panlabas na jacket, na nagbibigay ng mekanikal na resistensya sa pagngangalit ngunit nagdaragdag ng timbang at dapat na protektado ng kaagnasan sa mga acidic na lupa.
• Corrugated steel tape (CST) armor, na pinagsasama ang mekanikal na proteksyon ng bakal na may higit na kakayahang umangkop kaysa sa flat tape armor, na ginagawang mas madaling i-install sa paligid ng mga liko.
• Ang mga high-density polyethylene (HDPE) na jacket na may sapat na kapal ng pader (karaniwang ≥2.5 mm), na mas lumalaban sa pagnganga kaysa sa karaniwang mga PVC o malambot na PE compound dahil sa mas mataas na tigas at tensile strength ng mga ito.
• Mga repellent compound jacket na may kasamang capsaicin o iba pang kemikal na nakakapigil sa panlasa — ginagamit ang mga ito sa mga partikular na merkado at nagpapakita ng pabagu-bagong bisa depende sa mga species ng daga na naroroon.

Ang pagkakaiba-iba ng thermal expansion sa pagitan ng mga layer ng cable ay isang pangmatagalang mekanismo ng pagkabigo sa mga panlabas na cable na napapailalim sa malawak na pag-ikot ng temperatura. Ang mga copper conductor, PE insulation, steel armor, at PVC jacket ay may iba't ibang coefficient ng thermal expansion. Sa mga cable na nakakaranas ng pang-araw-araw na pag-iiba ng temperatura na 40°C o higit pa — karaniwan sa direktang pagkakalantad sa sikat ng araw — ang pinagsama-samang pag-ratchet ng mga layer na may kaugnayan sa isa't isa sa paglipas ng mga taon ng serbisyo ay maaaring maging sanhi ng jacket na mahati nang pahaba o ang armor ay magkaroon ng mga bitak sa pagkapagod. Ang failure mode na ito ay pinakakaraniwan sa mga nakapirming punto tulad ng pagpasok sa mga conduit o sa mga lokasyon ng cable clamp, kung saan ang thermal expansion ay mekanikal na pinipigilan. Ang mga panlabas na kable ng komunikasyon para sa mga kapaligirang may mataas na temperatura ay dapat gumamit ng mga materyal na jacket na may mataas na pagpahaba sa break (karaniwang>250%) upang ma-accommodate ang differential expansion nang walang crack.

Mga Katangiang Impedance sa Mga Kable ng Komunikasyon: Ano ang Tinutukoy Ito at Bakit Nagdudulot ng Mga Problema ang Hindi Pagtutugma

Ang katangian ng impedance ay isang pangunahing katangian ng anumang linya ng paghahatid — kabilang ang mga cable ng komunikasyon — na naglalarawan sa ratio ng boltahe sa kasalukuyang para sa isang alon na kumakalat sa linya. Para sa twisted pair data cables, ang target na katangian ng impedance ay 100 Ω (±15 Ω bawat TIA-568 para sa structured na paglalagay ng kable); para sa mga coaxial cable na ginagamit sa RF at video application, 50 Ω at 75 Ω ang nangingibabaw na pamantayan. Ang katangian ng impedance ay tinutukoy ng geometry at mga materyales ng cable cross-section, at tinatayang kinakalkula bilang:

Z₀ = (1/π) × √(μ/ε) × ln(D/d) , kung saan ang D ay ang insulation outer diameter, d ang conductor diameter, at ε ang dielectric constant ng insulation material. Sa praktikal na mga termino, tatlong mga parameter ng pagmamanupaktura ang namamahala sa nakamit na impedance: ang diameter ng conductor, ang kapal ng insulation wall (na tumutukoy sa D/d), at ang insulation dielectric constant. Ang mga pagkakaiba-iba sa alinman sa mga ito kasama ang haba ng cable ay gumagawa ng mga pagkakaiba-iba ng impedance — na nagiging sanhi ng mga pagmuni-muni ng signal sa bawat impedance discontinuity.

Ang mga kahihinatnan ng impedance discontinuities ay nakasalalay sa dalas ng signal at ang laki ng mismatch. Sa pagtanggap ng dulo ng isang link ng data, ang isang pagmuni-muni ng signal mula sa isang cable impedance discontinuity ay dumarating sa receiver bilang isang naantalang kopya ng ipinadalang signal. Kung ang pagkaantala ay isang makabuluhang bahagi ng panahon ng simbolo (ibig sabihin, dumarating ang pagmuni-muni habang tinatanggap ang susunod na simbolo), lumilikha ito ng intersymbol interference (ISI) na dapat bayaran ng equalizer ng receiver. Ang mga modernong Gigabit at 10-Gigabit Ethernet transceiver ay may kasamang adaptive equalization na maaaring makabawi para sa katamtamang ISI, ngunit ang equalization headroom na ginagamit ng cable-induced ISI ay binabawasan ang noise margin ng system at binabawasan ang maximum na matamo na haba ng link.

Mula sa pananaw ng kontrol sa pagmamanupaktura, ang pagkamit ng pare-parehong katangian ng impedance ay nangangailangan ng:

• Tight conductor diameter tolerance — isang ±1% variation sa conductor diameter ay gumagawa ng humigit-kumulang ±0.5% variation sa ln(D/d), na direktang nagsasalin sa impedance variation. Para sa 100 Ω target, ang 1% diameter variation lang ay nag-aambag ng ±0.5 Ω ng impedance variation.
• Ang pare-parehong kapal ng insulation wall na may mababang eccentricity — isang eccentric insulation wall na 10% na mas makapal sa isang gilid kaysa sa iba ay lumilikha ng lokal na pagkakaiba-iba ng impedance habang umiikot ang pares sa twist nito, na gumagawa ng pana-panahong mga variation ng impedance sa twist lay frequency na lumilitaw sa return loss spectrum bilang isang discrete peak (structural return loss).
• Stable insulation compound dielectric constant — ang moisture na hinihigop ng hygroscopic insulation na materyales ay nagpapataas ng kanilang dielectric constant, na nagpapababa ng impedance. Ang foamed PE insulation, habang kapaki-pakinabang para sa mababang dielectric constant at loss tangent, ay nangangailangan ng tumpak na foam percentage control dahil ang isang 5% na pagbabago sa foam void fraction ay nagbabago sa epektibong dielectric constant ng humigit-kumulang 0.05, na nagbabago ng katangian na impedance ng humigit-kumulang 1.5 Ω para sa isang tipikal na coaxial geometry.
• Ang patuloy na pagsubaybay sa impedance gamit ang time-domain reflectometry (TDR) sa linya ng produksyon — Sinusukat ng TDR ang naka-reflect na signal mula sa isang mabilis na boltahe na hakbang na ini-inject sa dulo ng cable at ipinapakita ang impedance bilang isang function ng distansya, na nagbibigay-daan sa inline na pagtuklas ng mga impedance anomalya sa panahon ng paggawa sa halip na sa mga natapos na reel.

Paano Pinamamahalaan ng Structured Cabling Standards ang Pagpili ng Communication Wire sa Mga Pag-install ng Gusali

Ang pagbuo ng imprastraktura ng komunikasyon ay pinamamahalaan ng mga structured na pamantayan ng paglalagay ng kable na tumutukoy hindi lamang sa mga parameter ng pagganap ng cable ngunit sa buong arkitektura ng system — mga limitasyon sa haba ng channel, paglalaan ng punto ng koneksyon, at mga badyet sa pagganap na naaangkop sa kumpletong naka-install na link kabilang ang mga cable, connector, at patch cord. Ang pag-unawa sa mga hadlang sa antas ng system na ito ay mahalaga para matukoy nang tama ang wire ng komunikasyon, dahil ang isang cable na nakakatugon sa sarili nitong detalye ng pagganap ay maaari pa ring maging sanhi ng pagbagsak ng naka-install na channel kung hindi isinasaalang-alang ang arkitektura ng system.

Ang nangingibabaw na pamantayan ay TIA-568 (North American market) at ISO/IEC 11801 (international market). Parehong tumutukoy sa isang permanenteng modelo ng link — ang cable run mula sa patch panel ng telecommunications room patungo sa work area outlet, hindi kasama ang mga patch cord — at isang modelo ng channel na kinabibilangan ng permanenteng link at hanggang 10 metro ng mga patch cord sa bawat dulo. Ang maximum na haba ng permanenteng link ay 90 metro para sa pahalang na paglalagay ng kable sa parehong mga pamantayan, na ang natitirang 10 metro ng 100 metrong channel ay nakalaan sa mga patch cord. Ang 90-meter na limitasyong ito ay hindi arbitrary: ito ay kinakalkula upang matiyak na ang channel insertion loss budget (na kinabibilangan ng connector losses) ay hindi lalampas para sa tinukoy na transmission application kapag ang pinakamasama-case na cable at mga parameter ng performance ng connector ay pinagsama.

Ang isang karaniwang error sa pagtutukoy ng field ay ang pagtrato sa 100-meter channel na limitasyon bilang limitasyon sa haba ng cable at pagpapatakbo ng 100 metro ng pahalang na cable, na walang iniiwan na headroom para sa mga patch cord. Ang pangalawang madalas na error ay ang paghahalo ng mga kategorya ng cable at connector — gamit ang Cat6 cable na may mga patch panel na may rating na Cat5e o keystone jack. Ang pagganap ng channel ay tinutukoy ng pinakamahina na link sa landas; ang isang Cat6 cable na tinapos gamit ang Cat5e-rated na mga connector ay gumagawa ng isang Cat5e channel, dahil ang connector NEXT at return loss ay nagpapababa sa pangkalahatang mga parameter ng channel sa ibaba ng Cat6 threshold. Ang mga bahaging tumutugma sa kategorya sa buong channel — cable, mga patch panel, keystone, at patch cord — ay isang pangunahing kinakailangan, hindi isang rekomendasyon.

Para sa mga instalasyong pang-industriya na komunikasyon na pinamamahalaan ng IEC 11801-3 (mga lugar na pang-industriya) kaysa sa pamantayan ng komersyal na gusali, ang mga karagdagang klasipikasyon sa kapaligiran (EA, EB, EC, ED) ay tumutukoy sa mekanikal, klimatiko, at electromagnetic na mga stress na dapat makayanan ng sistema ng paglalagay ng kable. Ang Class ED, halimbawa, ay sumasaklaw sa direktang paglilibing at panlabas na exposed na mga instalasyon at nangangailangan ng karagdagang mga konstruksyon ng cable (flooding compound, UV-stabilized jacket, armoring) na lampas sa baseline electrical performance parameters. Ang pagtukoy ng wire para sa isang pang-industriyang pag-install batay lamang sa kategoryang elektrikal nito (Cat6, Cat6A) nang hindi tinutugunan ang klase sa kapaligiran ay gagawa ng isang system na nakakatugon sa mga kinakailangan sa throughput ng data sa simula ngunit nabigo nang maaga dahil sa pagkasira ng kapaligiran.
