Pair Count at Gauge Selection: Bakit Mahal ang Pagkakamali sa Mga Ito
Kable ng komunikasyon sa lunsod s ay pangunahing tinutukoy ng dalawang parameter: ang bilang ng mga twisted pairs at ang conductor gauge (AWG o mm²). Sa pagsasagawa, ang dalawa ay madalas na hindi natukoy sa panahon ng pagpaplano ng network, na humahantong sa magastos na muling paghila o parallel cable na tumatakbo sa loob ng mga taon ng pag-install. Ang isang 100-pair na cable na naka-install para sa isang residential block ay maaaring mukhang sapat sa pag-commissioning, ngunit habang ang fiber-to-the-building deployment ay nagtulak sa VDSL2 at G.mabilis aggregation equipment na mas malapit sa mga end user, ang aktibong pares na demand sa last-mile copper segment ay maaaring tumaas nang hindi inaasahan habang nagdaragdag ng mga pares-bonding at backup na circuit.
Nakakaapekto ang conductor gauge sa parehong loop resistance at crosstalk behavior. Ang mga thinner conductor (0.32 mm o 26 AWG) ay nagpapababa ng cable weight at duct space ngunit nagpapataas ng DC loop resistance, na naglilimita sa epektibong hanay ng mga teknolohiya ng DSL — partikular na makabuluhan sa mga lugar kung saan ang mga distansya ng cabinet-to-premise ay lumampas sa 300 metro. Ang mas makapal na konduktor (0.5 mm o 0.6 mm) ay nagpapahaba ng magagamit na haba ng loop at binabawasan ang pagkawala ng pagpapasok, na ginagawa silang mas pinili para sa mas mahabang underground run sa mga suburban na network ng komunikasyon. Para sa mga backbone feeder cable na naghahain ng maraming distribution point, 0.5 mm conductor diameter ang praktikal na minimum para mapanatili ang sapat na transmission margin sa buong frequency range na ginagamit ng mga modernong broadband na teknolohiya.
Inilalapat ng Anhui Zhishang Cable Teknolohiya Co., Ltd. ang pag-unawang ito sa pamamagitan ng pag-aalok ng structured na hanay ng mga bilang ng pares — mula sa 5-pair na lokal na distribution cable hanggang sa 2,400-pair na trunk cable — na may mga opsyon sa gauge na tumutugma sa karaniwang mga distansya ng span at mga density ng serbisyo na makikita sa mga topologies ng urban at suburban network.
Paano Tinutukoy ng Insulation at Sheathing Materials ang Underground Durability
Ang kapaligiran sa ilalim ng lupa ay nagpapataw ng mga kemikal at mekanikal na stress sa mga cable ng komunikasyon na bihirang makita hanggang sa lumitaw ang mga pagkabigo. Ang pH ng lupa, kaasinan ng tubig sa lupa, ang pagkakaroon ng mga hydrocarbon mula sa runoff ng kalsada, at mga siklo ng freeze-thaw ay umaatake sa paggawa ng cable mula sa labas papasok. Para sa kable ng komunikasyon sa lunsod s, ang outer sheath material ang pangunahing hadlang, at ang pagpili sa pagitan ng PE (polyethylene), PVC, at double-jacketed PE/steel tape constructions ay may pangmatagalang mga kahihinatnan na lumampas nang higit sa paunang gastos.
Ang mga high-density polyethylene (HDPE) sheath ay nag-aalok ng mahusay na pagtutol sa moisture ingress, mga acid sa lupa, at pagkasira ng microbial. Ang HDPE ay hindi nagpapaplastikan sa paglipas ng panahon gaya ng ginagawa ng PVC, na nangangahulugang pinapanatili nito ang mga orihinal nitong mekanikal na katangian sa loob ng mga dekada ng paglilibing — isang makabuluhang kalamangan dahil ang mga kable ng komunikasyon sa lunsod ay inaasahang mananatili sa serbisyo sa loob ng 20 hanggang 40 taon nang walang paghuhukay. Ang PVC ay nananatiling karaniwan sa panloob o semi-protected na mga instalasyon dahil sa mas mababang gastos nito at mas madaling pagwawakas, ngunit hindi ito ang naaangkop na pagpipilian para sa direktang paglilibing o duct-routed na mga kable sa mga kapaligiran na may mataas na kahalumigmigan o pagkakalantad sa kemikal.
Para sa mga cable sa mga lugar na may mataas na aktibidad ng rodent o mga ruta sa ilalim ng mga kalsada at riles kung saan mas mataas ang panganib ng pinsala sa makina, isang karagdagang layer ng armoring - karaniwang corrugated steel tape o steel wire - ay idinagdag sa ilalim ng panlabas na jacket. Ang konstruksiyon na ito ay hindi gumagawa ng cable na hindi tinatagusan ng tubig sa sarili nitong; ang kalidad at pagpapatuloy ng compound ng pagbaha na pumupuno sa mga interstice sa pagitan ng mga pares ay pantay na kritikal. Ang isang hindi maayos na pagkakalapat na compound ng pagbaha ay nag-iiwan ng mga air pocket na kumukuha ng moisture, na lumilipat nang pahaba sa kahabaan ng cable at nagiging sanhi ng pagkasira ng insulation resistance sa isang mahabang seksyon ng cable mula sa isang punto ng pagkasira ng jacket.
Mga Karaniwang Underground Sheathing Constructions Kumpara
- PE single sheath: Standard para sa pag-install ng duct; magandang moisture resistance; hindi angkop para sa direktang paglilibing sa mga agresibong lupa nang walang karagdagang proteksyon.

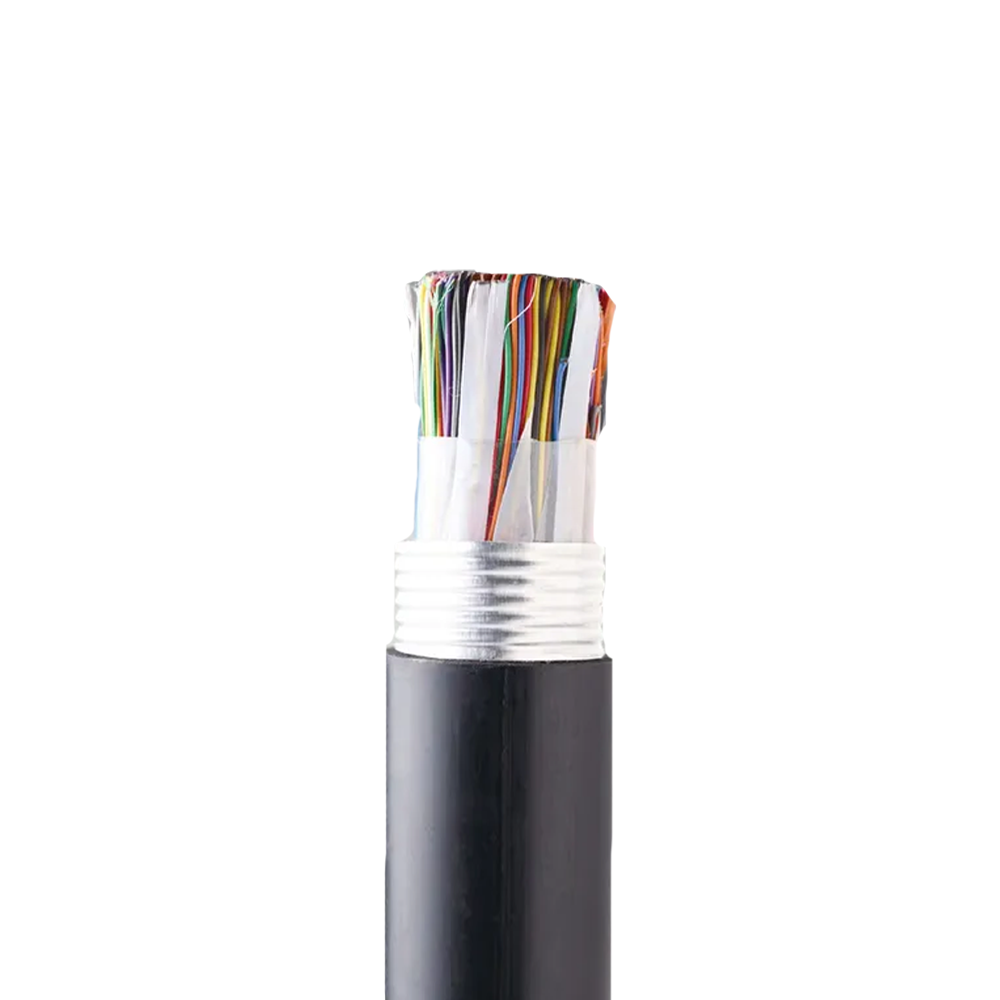

- PE corrugated steel tape PE: Mas gusto para sa direktang libing; pinagsasama ang mekanikal na proteksyon sa moisture barrier; nagdaragdag ng timbang at binabawasan ang flexibility.
- PE steel wire armoring: Ginagamit kung saan inaasahan ang mga tensile load (matatarik na lupain, mga attachment ng tulay, o mga vertical risers); Ang mga indibidwal na wire ay nagbibigay ng parehong proteksyon at lakas ng paghila.

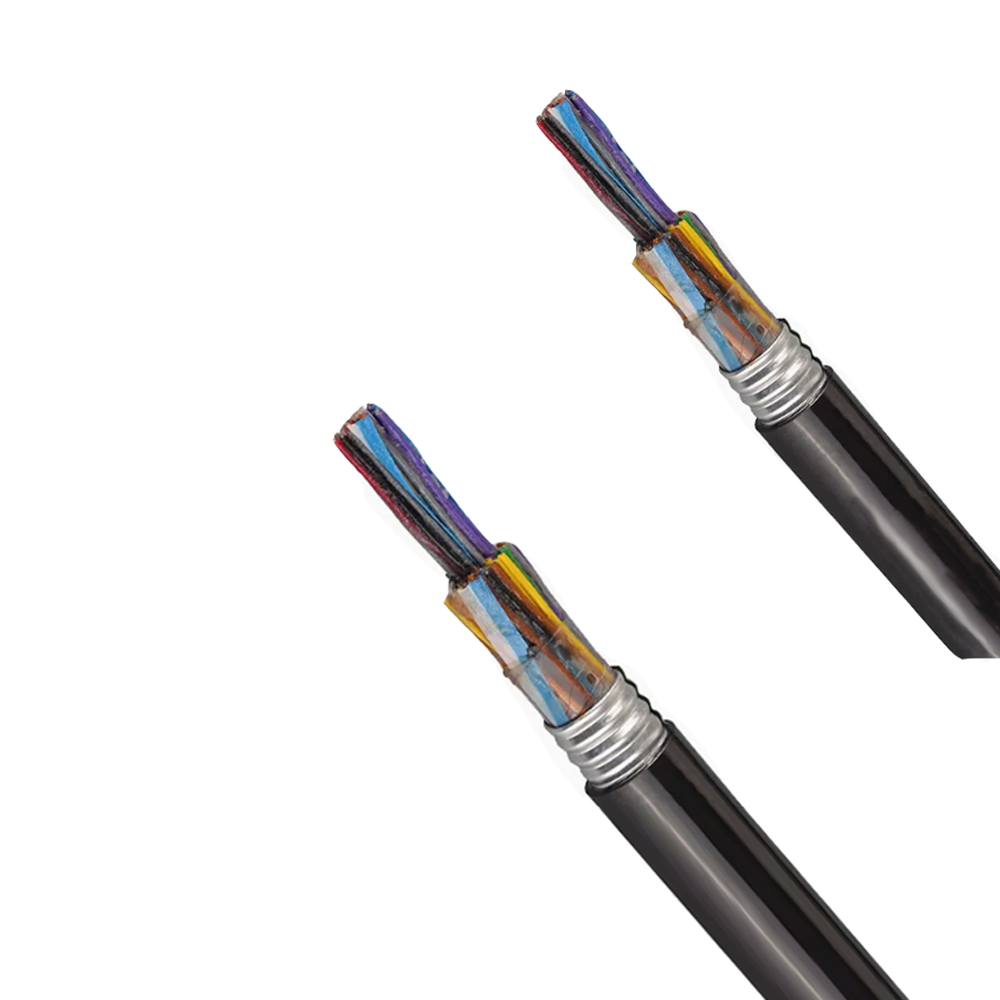

- Puno ng gel (binaha) core: Pinupuno ng compound ng pagbaha ang lahat ng mga puwang ng hangin sa pagitan ng mga pares; mahalaga para sa splice-point moisture resistance at longitudinal water blocking.
Pamamahala ng Crosstalk sa Mataas-Density Urban Cable Bundle
Dahil mas maraming broadband na trapiko ang itinutulak sa mga pares ng tanso gamit ang vectoring at G.fast na teknolohiya, ang crosstalk — parehong malapit sa dulo (NEXT) at malayong dulo (FEXT) — ay nagiging isang umiiral na hadlang sa matamo na throughput bawat pares. Ang mga kable ng komunikasyon sa lungsod na idinisenyo at na-install para sa serbisyo ng voice-grade na POTS ay kadalasang nagpapakita ng mga antas ng crosstalk na katanggap-tanggap sa mga frequency ng audio ngunit lubhang nililimitahan ang pagganap sa itaas ng 10 MHz. Ang pag-unawa sa mga pisikal na mekanismo sa likod ng crosstalk ay nakakatulong sa pagsusuri kung ang isang kasalukuyang cable plant ay maaaring suportahan ang mga pag-upgrade ng broadband o dapat palitan.
Ang crosstalk sa pagitan ng mga pares sa isang multi-pair na cable ay pangunahing tinutukoy ng katumpakan at pagkakapare-pareho ng twist pitch (ang bilang ng mga twist sa bawat unit length) para sa bawat pares. Ang bawat pares sa isang mahusay na ginawang urban communication cable ay may natatangi, maingat na kinokontrol na twist pitch upang mabawasan ang pagkabit sa mga katabing pares. Kapag ang mga twist pitch ay hindi pare-pareho — mula sa pagkakaiba-iba ng pagmamanupaktura o pisikal na pinsala sa panahon ng pag-install — ang capacitive at inductive imbalance sa pagitan ng mga pares ay tumataas, na nagpapataas ng ingay sa buong bundle ng cable. Ito ang dahilan kung bakit ang kontrol sa proseso ng tagagawa ng cable sa panahon ng pag-twist ay hindi lamang isang kalidad na checkbox ngunit may direktang epekto sa kapasidad ng broadband ng naka-deploy na network.
Sa mga vectored na VDSL2 at G.fast deployment, inilalapat ng DSLAM o DPU (Distribution Point Unit) ang aktibong digital signal processing para kanselahin ang crosstalk sa pagitan ng mga pares sa parehong pangkat ng binder. Ang vectoring na ito ay epektibo lamang kapag ang mga katangian ng crosstalk coupling ng cable ay stable at predictable — na nangangailangan ng pare-parehong pisikal na konstruksyon sa buong haba ng cable. Ang mga cable na may mga splice point na nakakagambala sa orihinal na geometry ng pares, o mga seksyon kung saan mali ang pagkaka-bundle ng mga pares pagkatapos ng pagkumpuni, lumilikha ng mga crosstalk anomalya na nagpapababa sa nakuha ng vectoring at nagpapababa ng throughput ng bawat pares sa buong grupo. Ang Zhishang Cable ay nagpapanatili ng mahigpit na twist-pitch tolerance at nagsasagawa ng electrical balance testing sa mga production batch upang suportahan ang mga demanding deployment scenario na ito.
| Technology | Saklaw ng Dalas | Crosstalk Sensitivity | Kinakailangan ng Cable |
|---|---|---|---|
| POTS / ISDN | Hanggang 4 kHz | Mababa | Karaniwang twist pitch |
| ADSL2 | Hanggang 2.2 MHz | Katamtaman | Kinokontrol na twist pitch bawat pares |
| VDSL2 (na-vector) | Hanggang 17 / 35 MHz | High | Masikip na pitch tolerance balance testing |
| G.fast | Hanggang 106 / 212 MHz | Napakataas | Premium na konstruksyon, matatag na pagpapangkat ng binder |
Pagpaplano ng Duct Space at Cable Diameter: Isang Pagpipilit na Madalas Nababalewala Hanggang Maging Problema
Ang imprastraktura ng komunikasyon sa lunsod ay binuo hanggang sa huling mga dekada, ngunit ang mga duct network — ang mga conduit kung saan hinihila ang mga cable — ay may sukat batay sa mga pagpapalagay na ginawa sa oras ng pagtatayo. Kapag napuno ang mga duct na iyon, ang pagdaragdag ng kapasidad ay nangangailangan ng alinman sa micro-trenching upang mag-install ng mga bagong duct (nakakagulo at magastos sa mga sementadong kapaligiran sa lunsod) o palitan ang malalaking diameter na mga cable ng mga alternatibong mas mataas ang density. Para sa mga operator ng network at mga tagaplano ng imprastraktura, ang pag-unawa kung paano nauugnay ang panlabas na diameter ng cable sa ratio ng duct fill ay isang praktikal na tool para sa pag-maximize ng kapasidad sa hinaharap nang hindi labis na inengineering ang paunang pag-install.
Ang karaniwang duct fill practice na mga limitasyon ay inookupahan ang cross-sectional area sa 40–50% ng inner duct area para sa isang cable, at proporsyonal na mas kaunti kapag maraming cable ang naghahati sa isang duct. Ang margin na ito ay hindi basura - ito ay tumutukoy sa mga puwersa ng baluktot na kinakailangan sa panahon ng paghila, thermal expansion ng cable sa buhay ng serbisyo nito, at ang clearance na kailangan kung ang cable ay kailangang palitan nang hindi hinuhukay ang buong ruta. Ang isang cable na may panlabas na diameter na 10% lamang na mas malaki kaysa sa binalak ay maaaring mabawasan ang teoretikal na natitirang kapasidad ng isang duct ng makabuluhang higit sa 10%, dahil ang limitasyon ay lugar (proporsyonal sa diameter squared), hindi linear na dimensyon.
Ang paglipat mula sa tradisyonal na paper-insulated lead-sheathed (PILS) na mga cable patungo sa modernong PE-insulated na mga cable na may mga punong core ay nabawas nang malaki sa mga diameter ng cable para sa katumbas na bilang ng mga pares. Ang karagdagang pagbabawas ng diameter ay makakamit sa pamamagitan ng paggamit ng mas mahigpit na core geometry, mas manipis na insulation na kapal ng pader na sumusunod sa kasalukuyang mga pamantayan, at na-optimize na binder tape o mga konstruksyon ng screen. Para sa mga tagaplano ng network na nagtatrabaho sa constrained na imprastraktura ng duct, na tumutukoy sa mga cable mula sa mga manufacturer tulad ng Anhui Zhishang Cable Technology Co., Ltd. na nag-publish ng detalyadong dimensional na data at nag-aalok ng mga compact-construction na variant ay nagbibigay-daan sa mga tumpak na kalkulasyon ng duct fill bago bumili ng cable — sa halip na makatuklas ng hindi pagkakatugma sa panahon ng pag-install.
