I. Kahulugan at Pangunahing Katangian

Ang wiring harness (kilala rin bilang cable assembly) ay isang pinagsamang produkto ng koneksyon na nabuo sa pamamagitan ng pag-assemble ng maraming wire, connector, at terminal ayon sa isang partikular na electrical circuit at mechanical routing layout. Malawakang ginagamit sa mga servo drive system, industrial robot, CNC equipment, at iba't ibang automated na device, ang wiring harness ay hindi lamang isang bundle ng maluwag na mga wire kundi isang kritikal na bahagi ng koneksyon na pinagsasama ang conductivity, katumpakan ng paghahatid ng signal, tibay ng makina, at adaptability sa kapaligiran. Direktang tinutukoy ng kalidad nito ang katatagan ng pagpapatakbo, kaligtasan, at buhay ng serbisyo ng kagamitan.

Kabilang sa mga pangunahing katangian ang:
Pinagsamang High-Precision na Signal at Power Transmission: Karaniwang isinasama ng isang wiring harness ang mga linya ng kuryente (U/V/W phase wires at PE grounding), mga linya ng signal ng encoder, mga linya ng kontrol ng preno, at mga linya ng bus ng komunikasyon sa loob ng iisang assembly, na nangangailangan ng sabay-sabay na paghawak ng high-current power delivery at interference-sensitive signal transmission.
Mga Standardized na Interface na may Anti-Mismating Design: Ang magkabilang dulo ay karaniwang gumagamit ng mga standard na aviation connector o dedikadong pang-industriya na connector na may keyed pin arrangement, na tinitiyak ang tumpak na pagsasama sa mga drive, motor, at encoder habang pinipigilan ang maling pagpasok.
Mataas na Flexibility at Bend Resistance: Dapat makatiis ng paulit-ulit na pagkaladkad, pagbaluktot, at panginginig ng boses sa panahon ng pagpapatakbo ng kagamitan, na may partikular na hinihingi na mga kinakailangan sa flex-life sa drag chain at robotic arm application.
Malakas na Pag-angkop sa Kapaligiran: Dapat labanan ang mga pagbabago sa langis, alikabok, kahalumigmigan, at temperatura na makikita sa mga pang-industriyang kapaligiran, na may mga materyales sa sheath na nag-aalok ng oil resistance, abrasion resistance, at flame retardancy.

II. Pangunahing Uri at Mga Sitwasyon ng Application

Pag-uuri ayon sa function:

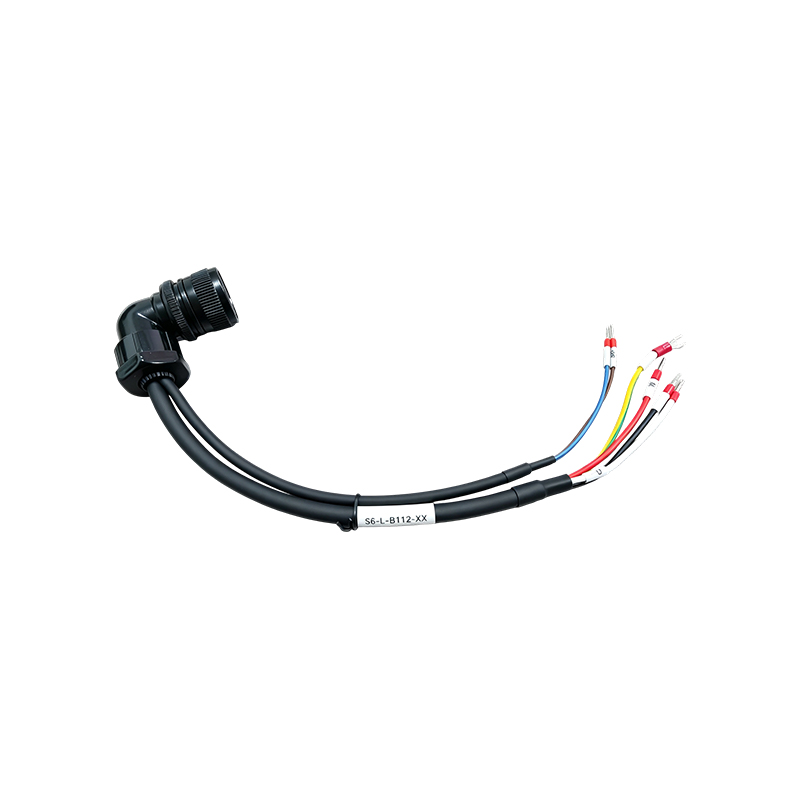

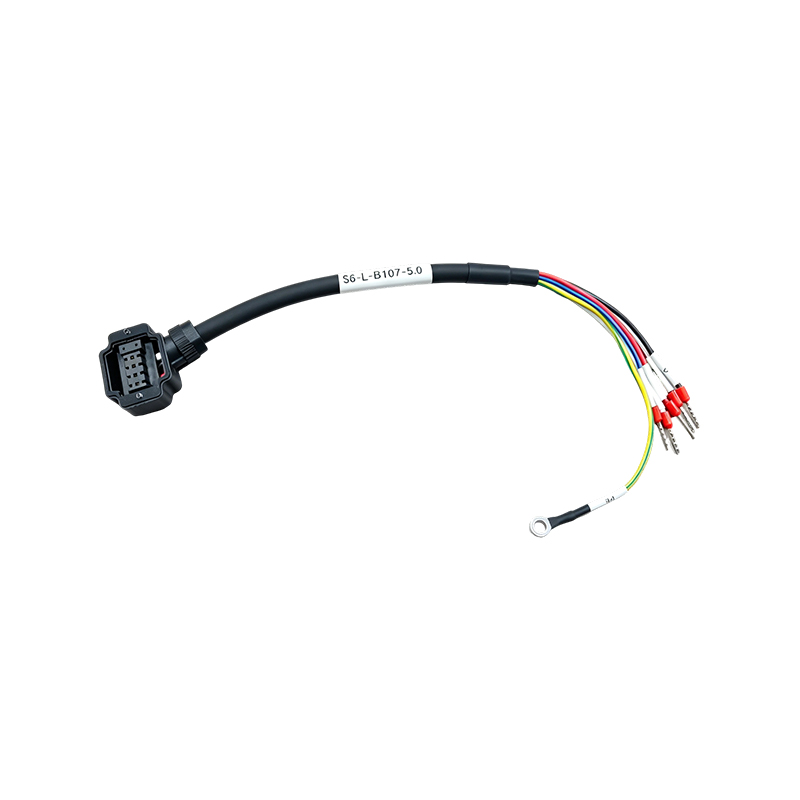

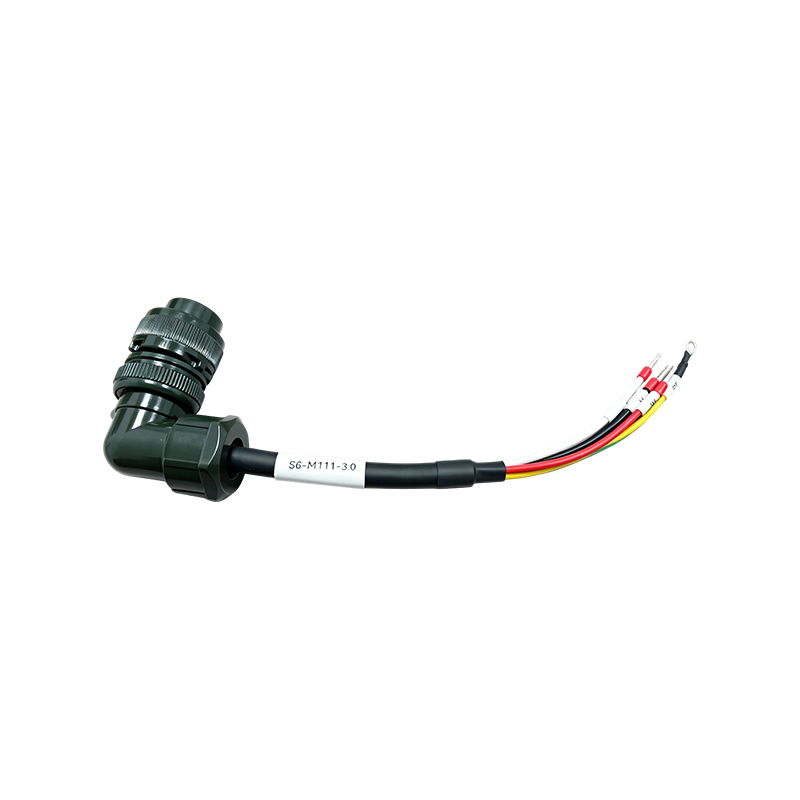

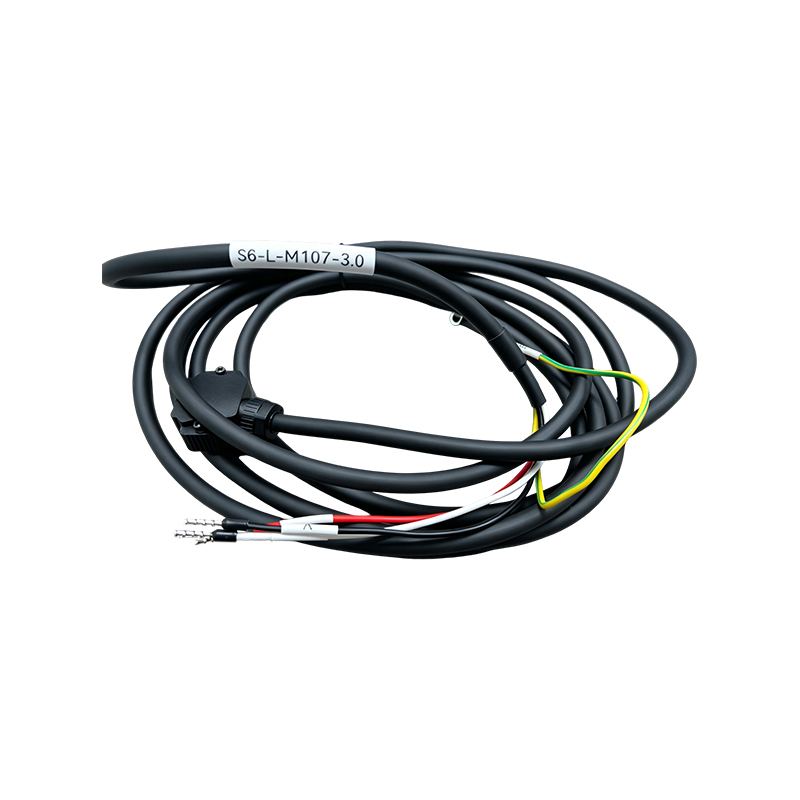

Mga Power Cables: Responsable para sa three-phase power transmission at grounding sa pagitan ng mga motor at drive, na nagsisilbing pangunahing channel ng paghahatid ng enerhiya ng mga servo system.

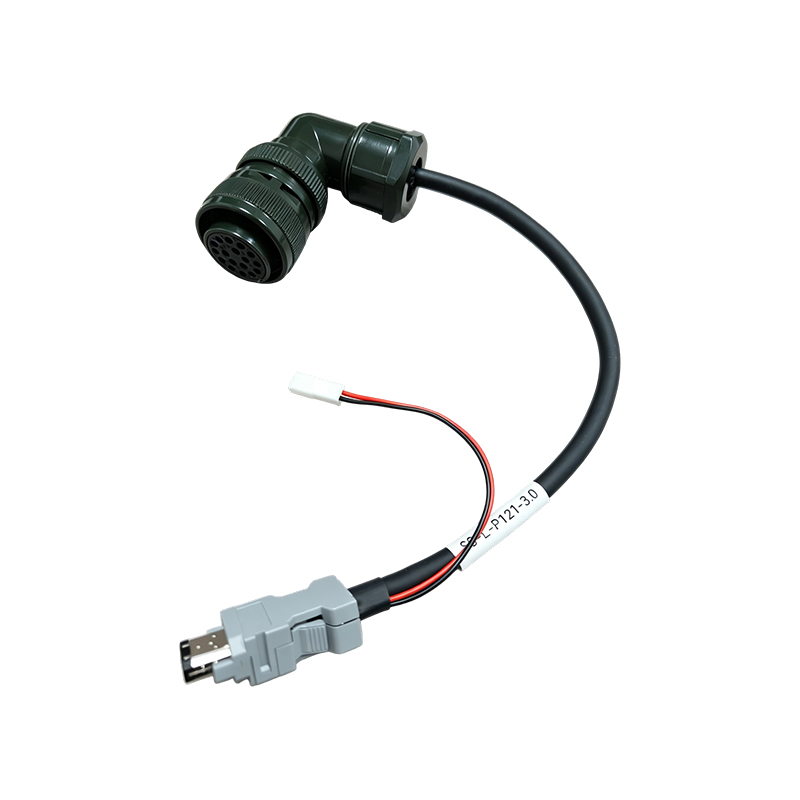

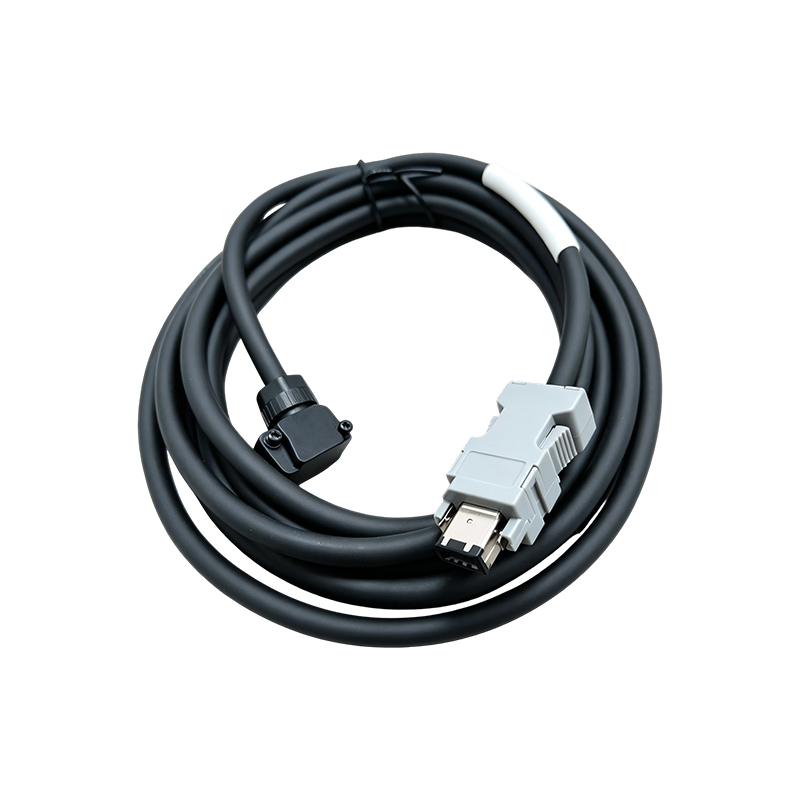

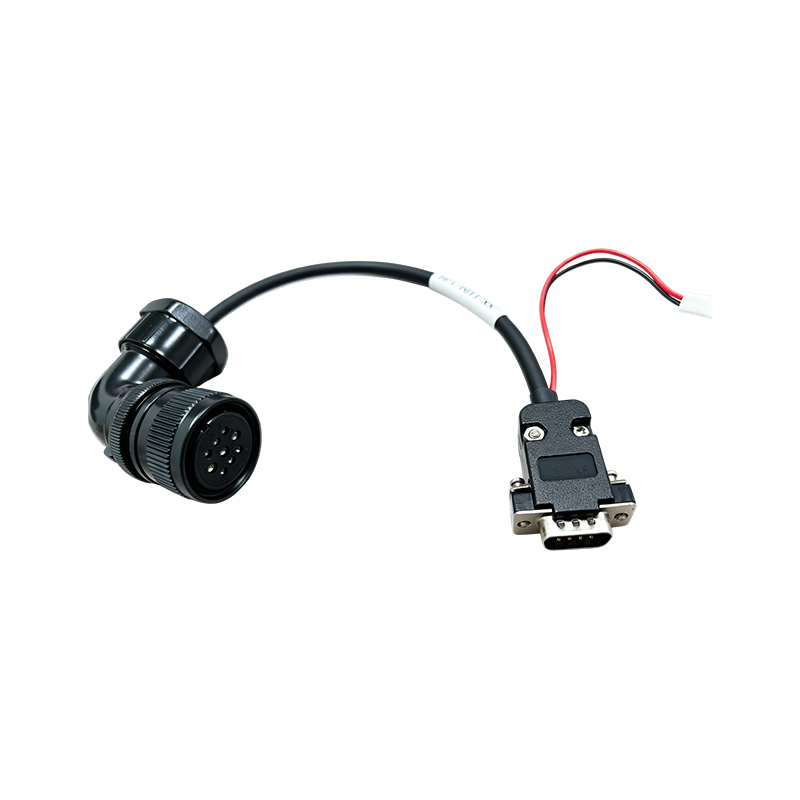

Mga Encoder Cable: Magpadala ng mga signal ng feedback sa posisyon at bilis sa pagitan ng mga motor encoder at drive, na nangangailangan ng epektibong panangga upang sugpuin ang electromagnetic interference at mapanatili ang katumpakan ng signal.

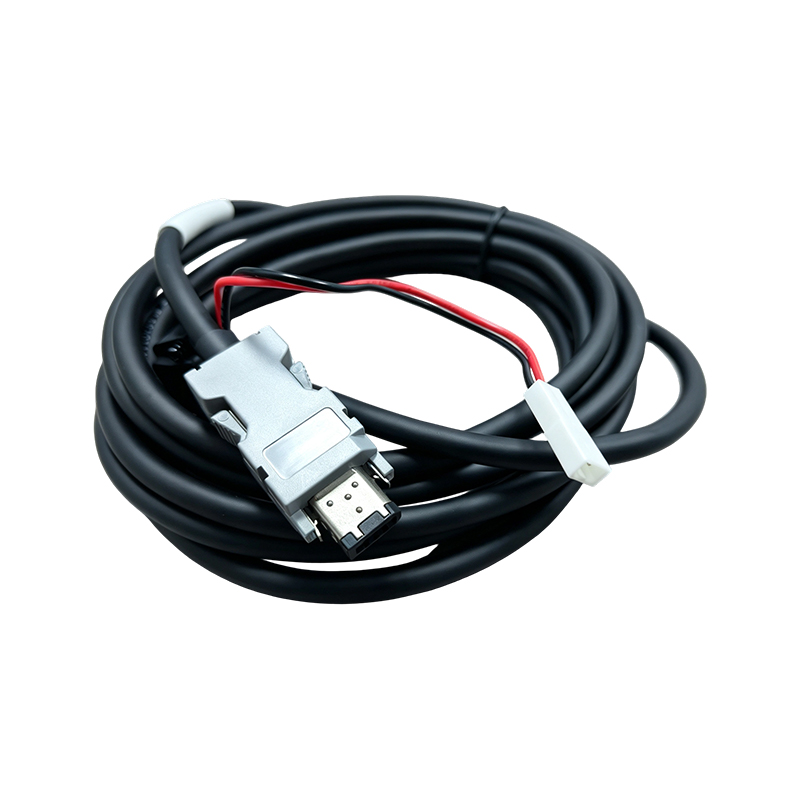

SV660 Encoder Cable na may Brake Power Line: Isang composite cable na nagsasama ng encoder signal transmission na may electromagnetic brake power supply, na idinisenyo para sa pinagsamang mga kinakailangan sa mga wiring ng mga partikular na modelo ng servo drive.

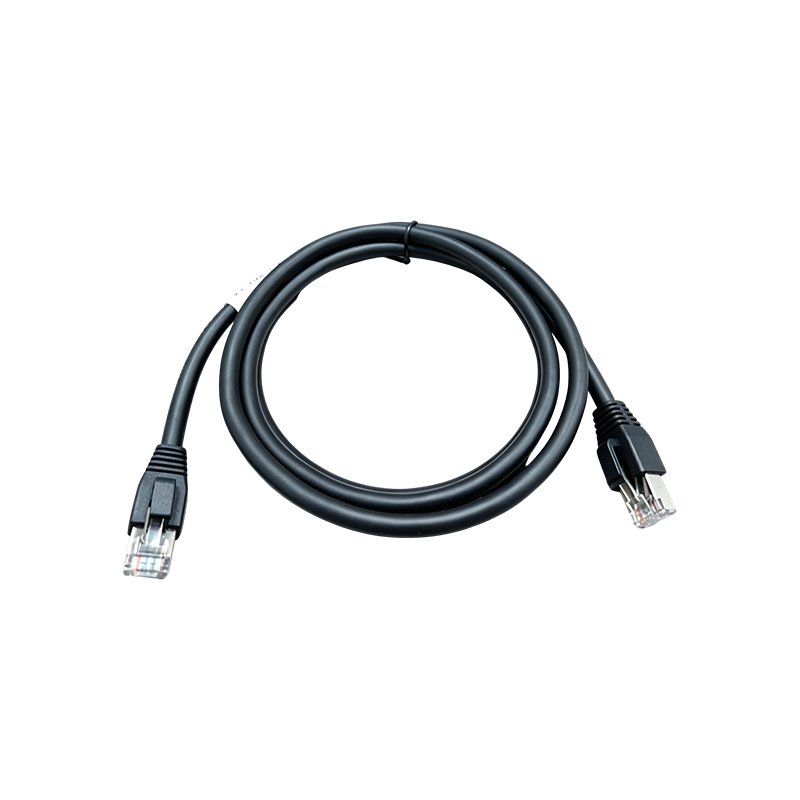

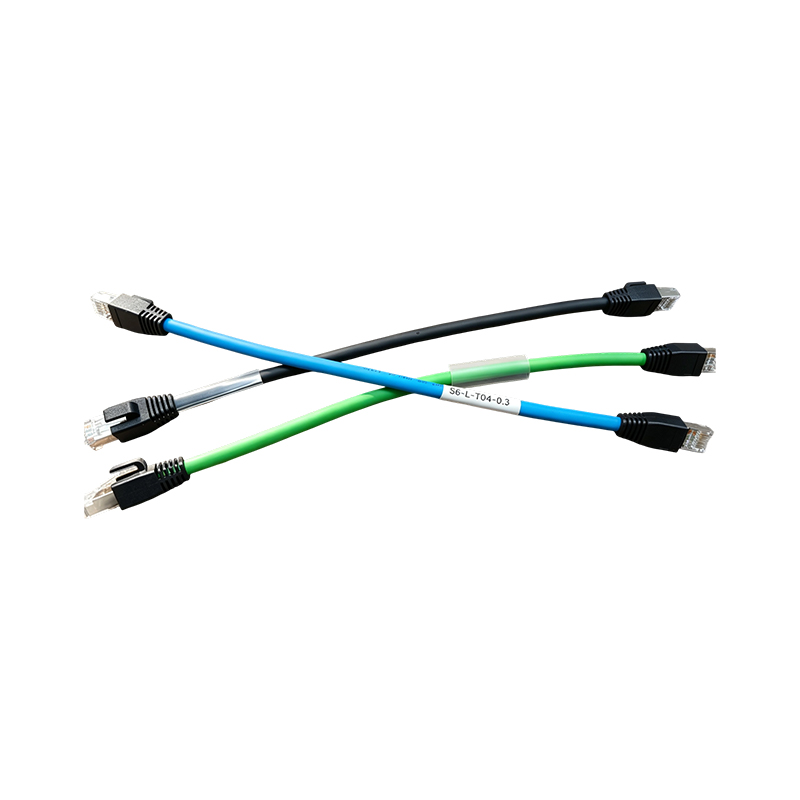

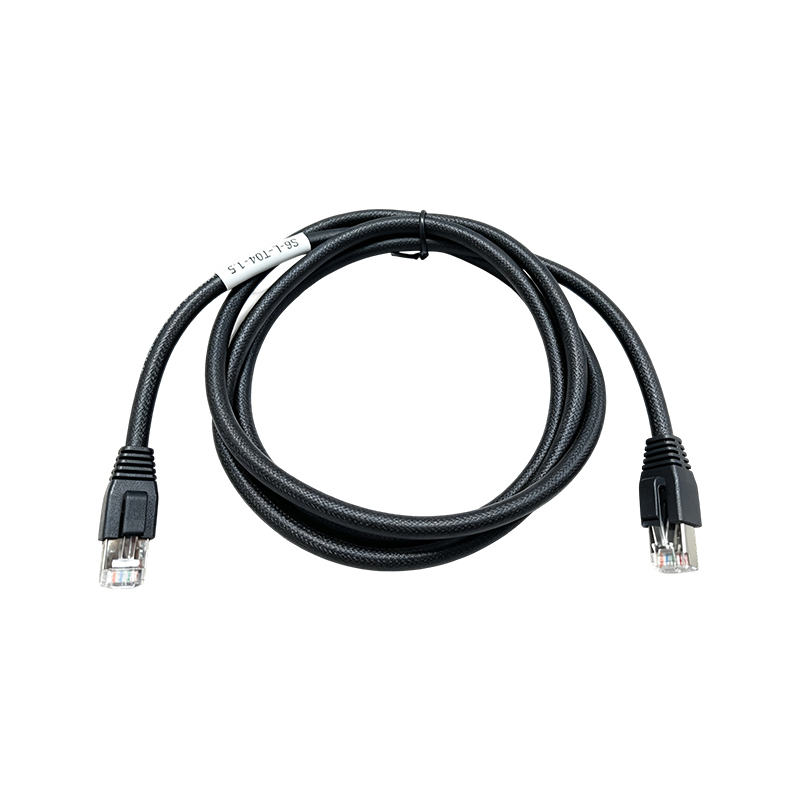

Mga Kable ng Bus (Mga Kable ng Network): Ginagamit para sa networking ng komunikasyong pang-industriya sa pagitan ng mga drive, controller, at host computer, na nakakatugon sa mga kinakailangan sa high-speed transmission at anti-interference.

Ang mga sitwasyon ng aplikasyon ay sumasaklaw sa mga tool ng makina ng CNC, mga robot na pang-industriya, mga automated na linya ng produksyon, makinarya sa packaging, kagamitan sa tela at pag-imprenta, at mga electronic manufacturing system, na ginagawang ang mga wiring harness ay isang kailangang-kailangan na link ng koneksyon sa mga modernong sistema ng pagkontrol ng automation.

III. Mga Pangunahing Kontrol sa Proseso ng Produksyon

Disenyo at Paggawa ng Conductor: Gumagamit ang mga power cable ng multi-strand flexible copper conductor upang matiyak ang kapasidad at flexibility na dala ng kasalukuyang, habang ang mga signal at encoder cable ay gumagamit ng mga fine-strand na multi-core conductor na sinamahan ng twisted-pair na konstruksyon upang mabawasan ang crosstalk at electromagnetic interference.
Shielding and Insulation System: Ang mga signal cable ay karaniwang gumagamit ng composite shielding structure ng copper foil na sinamahan ng braided mesh upang epektibong sugpuin ang high-frequency electromagnetic interference at protektahan ang mahinang feedback signal mula sa distortion; Ang pagkakabukod ng kable ng kuryente ay idinisenyo upang matugunan ang kaukulang mga kinakailangan sa boltahe na makatiis.
Sheath and Reinforcement Layer: Gumagamit ang outer sheath ng oil-resistant, abrasion-resistant, at weather-resistant composite material (gaya ng PVC at PUR), na may ilang modelong partikular sa drag-chain na may kasamang panloob na fiber reinforcement layer upang mapahusay ang tensile strength at bend resistance.
Connector Assembly at Terminal Crimping: Ang mga plug, socket, at terminal ay binuo gamit ang precision crimping at mga proseso ng pag-aayos ng injection-molding upang matiyak ang matatag na contact resistance at sumusunod sa waterproof/dustproof na rating ng sealing.
Buong Pagsubok: Ang bawat wiring harness ay sumasailalim sa continuity testing, insulation resistance testing, high-voltage testing, at signal function testing bago ang kargamento, tinitiyak ang product pass rate at operational reliability.

IV. Mga Pangunahing Kalamangan

Ligtas at Maaasahan: Binabalanse ng multi-layered structural design ang kaligtasan ng elektrikal na may mekanikal na proteksyon, at pinagsama sa flame-retardant na materyales at precision shielding, epektibong binabawasan ang panganib ng mga short circuit, interference, at pagkawala ng signal.
Mahusay na Koneksyon: Ang mga standardized na interface na may anti-mismating na disenyo ay makabuluhang nagpapaikli sa on-site na pag-install at oras ng pagkomisyon, na nagpapagana ng tunay na operasyon ng plug-and-play.
Flexible Customization: Ang haba ng cable, modelo ng connector, at uri ng terminal ay maaaring i-customize lahat ayon sa mga kinakailangan sa interface ng kagamitan ng customer, na malawak na tugma sa mga automation system mula sa iba't ibang brand.
Sumusunod sa Mga Pamantayan: Ang mga produkto ay mahigpit na sumusunod sa mga pambansang pamantayan at mga regulasyon sa industriya, at nakakuha ng mga awtoritatibong sertipikasyon tulad ng 3C at CE, na tinitiyak ang sumusunod na paggamit sa parehong domestic at internasyonal na mga merkado.

Buod

Ang mga wiring harness ay nagsisilbing "nerves at bloodstream" ng mga automation control system, na naghahatid ng parehong power at signal feedback. Direktang tinutukoy ng kanilang teknolohikal na antas ang katumpakan, kahusayan, at kaligtasan ng pagpapatakbo ng kagamitan. Habang patuloy na sumusulong ang industriyal na automation at matalinong pagmamanupaktura, ang lubos na kakayahang umangkop, may mahusay na kalasag, at pinagsama-samang mga produkto ng wiring harness ay naging direksyon ng pag-develop para sa mga cable assemblies na sumusuporta sa mga servo drive system.
