Paano Nababawasan ang Integridad ng Signal sa High-Speed Computer Cable at Anong Mga Parameter ng Konstruksyon ang Kinokontrol Ito

Sa mataas na pagganap mga kable ng kompyuter tumatakbo sa multi-gigabit na mga rate ng data, ang integridad ng signal ay hindi isang solong masusukat na katangian ngunit ang pinagsama-samang resulta ng apat na magkakaugnay na mekanismo ng pagkasira — pagpapahina, pagmuni-muni, crosstalk, at pag-convert ng mode — bawat isa ay kinokontrol ng mga partikular na parameter ng konstruksiyon sa yugto ng pagmamanupaktura. Ang pag-unawa sa kung paano nagmula ang bawat mekanismo ay nagbibigay-daan sa mga inhinyero na tukuyin kung aling mga katangian ng pagtatayo ng cable ang tunay na mahalaga para sa isang partikular na rate ng data at kung alin ang mga pagkakaiba sa marketing na walang functional na kahalagahan sa target na dalas.

Ang attenuation ay tumataas nang may dalas dahil sa epekto ng balat sa mga konduktor at pagkawala ng dielectric sa pagkakabukod, gaya ng inilarawan ng detalye ng pagkawala ng pagpasok ng cable. Sa 10 Gbps (humigit-kumulang 5 GHz Nyquist frequency para sa NRZ signaling), ang pagkawala ng insertion sa isang 1-meter cable ay pinangungunahan ng dielectric loss kung hindi ginagamit ang foamed polyethylene insulation — ang solid PE ay may loss tangent na humigit-kumulang 0.0002, habang ang PVC ay may loss tangent na 250 beses na mas mataas. Para sa mga cable na nilalayong gumana sa 25 Gbps o mas mataas, ang foaming percentage ng insulation dielectric ay nagiging isang kritikal na parameter ng pagmamanupaktura: bawat 10% na pagtaas sa foam void fraction ay binabawasan ang epektibong dielectric constant ng humigit-kumulang 0.08 at binabawasan ang loss tangent nang proporsyonal, na makabuluhang nagpapalawak ng magagamit na haba ng cable sa isang partikular na rate ng data.

Lumilitaw ang mga pagmumuni-muni sa mga impedance discontinuities — anumang punto sa kahabaan ng cable kung saan ang katangian ng impedance ay lumihis mula sa nominal na halaga nito. Ang pangunahing pinagmumulan ng pagmamanupaktura ng impedance variation ay insulation eccentricity: kung ang insulation wall ay mas makapal sa isang gilid ng conductor kaysa sa isa, ang lokal na katangian ng impedance ay nag-iiba habang ang conductor pair ay umiikot sa twist nito. Ito ay gumagawa ng panaka-nakang pagkakaiba-iba ng impedance sa twist lay frequency, na bumubuo ng structural return loss peak sa mga partikular na frequency na tumutugma sa harmonics ng lay length. Ang cable na may 15 mm twist lay length ay gumagawa ng structural return loss resonance sa humigit-kumulang 10 GHz — direkta sa operating band ng 10GBase-T at PCIe Gen 4 na mga application. Ang pagkontrol sa insulation eccentricity sa mas mababa sa ±5% ng nominal na kapal ng pader, sa pamamagitan ng precision die design at melt pressure stabilization sa proseso ng extrusion, ay ang paggawa ng countermeasure laban sa structural return loss.

Mga Pagbuo ng USB Cable at ang Mga Pagbabago sa Engineering na Kinakailangan sa Bawat Pag-angat sa Pagganap

Ang bawat henerasyon ng USB ay nangangailangan ng mga pangunahing pagbabago sa konstruksyon ng cable - hindi lamang ng mas mahigpit na pagpapahintulot sa parehong disenyo. Ang pag-unlad mula sa USB 2.0 hanggang USB4 ay kumakatawan sa isang 1,000-tiklop na pagtaas sa rate ng data (480 Mbps hanggang 40 Gbps), at ang mga konstruksyon ng cable na kinakailangan sa bawat dulo ng hanay na ito ay halos walang mga tampok na disenyo na karaniwan sa kabila ng materyal na konduktor.

Ang passive na limitasyon sa haba para sa USB4 Gen 3×2 cable (40 Gbps) ay nararapat na partikular na pansinin. Ang 0.8-meter passive limit ay hindi isang safety specification kundi isang signal integrity limit: lampas sa haba na ito, ang insertion loss at inter-pair skew ay naipon sa isang level na lumampas sa equalization capability ng receiver. Ang mga tagagawa ng cable na nagpapalawak ng passive reach na lampas sa 0.8 metro sa 40 Gbps ay dapat mag-embed ng mga aktibong re-timer o linear equalizer IC sa loob ng cable assembly — kadalasan sa isa o parehong connector housing — na bumabagay sa frequency-dependent attenuation ng cable. Ang mga aktibong elementong ito ay nagdaragdag ng gastos, nangangailangan ng kuryente (kinuha mula sa USB power delivery bus), bumubuo ng init na dapat mawala sa loob ng connector housing, at ipasok ang latency. Ang isang cable na may label na "USB4 40 Gbps 2-meter" na hindi nagbubunyag ng mga aktibong bahagi nito o hindi kumukuha ng power mula sa VBUS kapag nakakonekta ay dapat tingnan nang may pag-aalinlangan, dahil ang passive na 40 Gbps na pagganap sa 2 metro ay hindi makakamit sa anumang kasalukuyang magagamit na kumbinasyon ng conductor at insulation material.

Intra-Pair at Inter-Pair Skew: Bakit Nililimitahan ng Mga Error sa Timing sa Differential Pairs ang Maximum Data Rate

Ang skew ay ang pagkakaiba sa oras sa pagitan ng mga signal na dapat dumating nang sabay-sabay, at sa mataas na pagganap mga kable ng kompyuter ito ay nagpapakita sa dalawang antas — sa loob ng isang pares ng kaugalian (intra-pair skew) at sa pagitan ng magkaibang pares (inter-pair skew). Ang parehong mga uri ay nagpapababa ng integridad ng signal, ngunit sa pamamagitan ng iba't ibang mga mekanismo, at ang bawat isa ay kinokontrol ng iba't ibang mga parameter ng pagmamanupaktura.

Intra-pair skew — ang pagkakaiba sa pagkaantala ng pagpapalaganap sa pagitan ng " " at "–" na mga konduktor ng isang pares ng pagkakaiba — pangunahin nang nagmumula sa geometric na kawalaan ng simetrya sa pagitan ng dalawang konduktor. Kung ang isang conductor sa isang pares ay may fractionally mas malaking diameter, isang bahagyang mas makapal na insulation wall, o sistematikong nakaposisyon na mas malapit sa cable center kaysa sa partner nito, nakakaranas ito ng bahagyang naiibang propagation velocity kaysa sa partner nito. Ang propagation velocity sa isang cable ay v = c/√(εeff), kung saan ang εeff ay ang epektibong dielectric constant ng insulation na nakapalibot sa conductor — anumang asymmetry sa dielectric na environment sa pagitan ng dalawang conductor ng isang pares ay gumagawa ng propagation velocity difference at samakatuwid ay intra-pair skew. Sa 40 Gbps (25 ps UI para sa NRZ signaling), kahit na 1 ps/m ng intra-pair skew na naipon sa isang 1-meter cable ay sumasakop sa 4% ng unit interval, na nag-iiwan ng napakaliit na margin para sa receiver's clock at data recovery circuit upang ma-sample nang tama ang papasok na data eye. Nililimitahan ng detalye ng USB4 Gen 3×2 ang intra-pair skew sa 3 ps/m, na nangangailangan ng pagtutugma ng diameter ng conductor sa loob ng ±0.5% at pagkasira ng insulation wall na mas mababa sa ±3% sa buong haba ng cable.

Inter-pair skew — ang pagkakaiba sa pagkaantala ng pagpapalaganap sa pagitan ng magkahiwalay na pares na nagdadala ng mga nauugnay na signal — ay nagiging kritikal sa mga protocol na gumagamit ng maraming lane nang magkatulad, gaya ng PCIe, HDMI 2.1, at DisplayPort 2.0. Sa mga protocol na ito, ang isang multi-lane na data na salita ay nahahati sa mga pares, at ang tatanggap na chip ay dapat na ihanay ang lahat ng mga linya upang buuin muli ang orihinal na data. Gumagamit ang receiver ng lane-to-lane skew compensation circuitry para mabayaran ang inter-pair skew, ngunit ang compensation na ito ay may hangganang saklaw — karaniwang 20–64 UI para sa PCIe Gen 5 receiver. Kung ang inter-pair skew sa cable assembly ay lumampas sa compensation range ng receiver, hindi maitatag ang link, kahit na ang bawat indibidwal na lane ay may katanggap-tanggap na kalidad ng signal. Pangunahing kinokontrol ang inter-pair skew sa pamamagitan ng pagtutugma sa haba ng kuryente ng lahat ng pares ng data sa loob ng cable — tinitiyak na ang bawat pares ay may parehong epektibong dielectric constant at pisikal na haba ng path. Ito ay nakakamit sa pamamagitan ng tugmang lay length, tugmang insulation dielectric constant sa lahat ng pares (nangangailangan ng pare-parehong insulation compound lagkit sa panahon ng extrusion), at length-matched pair routing sa loob ng cable assembly.

Active Optical Cable Technology: Kailan at Bakit Naabot ng Mga Copper Computer Cable ang Kanilang mga Pisikal na Limitasyon

Ang mga cable ng computer na nakabatay sa tanso na may mataas na pagganap ay nahaharap sa isang pangunahing pisikal na limitasyon: habang tumataas ang mga rate ng data, proporsyonal na tumataas ang epekto ng balat at pagkawala ng dielectric, na binabawasan ang maximum na haba ng passive cable na maaaring suportahan ang isang naibigay na rate ng data. Para sa 100 Gbps at mas mataas, ang limitasyong ito ay nagiging praktikal na hadlang sa mga haba ng cable na nauugnay sa data center rack wiring (3–5 metro) at mga cross-rack na koneksyon (10–30 metro). Active optical cables (AOC) — na gumagamit ng karaniwang tansong mga electrical interface sa magkabilang dulo ngunit kino-convert ang signal sa optical sa loob ng connector housing para sa transmission sa optical fiber — lampasan ang limitasyong ito sa pamamagitan ng paggamit ng transmission medium (light in fiber) na may negligible attenuation bawat metro sa mga distansya ng data center.

Ang optical-to-electrical conversion sa isang AOC ay nangyayari sa VCSEL (vertical-cavity surface-emitting laser) driver IC sa transmitting connector at sa photodetector sa receiving connector. Ang copper cable sa pagitan ng equipment port at ng VCSEL driver ay karaniwang mas mababa sa 10–15 mm — sapat na maikli na ang mga pagkawala ng tanso ay bale-wala anuman ang rate ng data. Ang arkitektura na ito ay nagbibigay-daan sa mga AOC na magpakita ng karaniwang electrical interface (SFP , QSFP28, QSFP-DD, o iba pang mga form factor) sa host equipment habang malinaw na pinapalawak ang epektibong haba ng link sa 50–100 metro o higit pa, depende sa uri ng fiber at optical wavelength. Mula sa pananaw ng host equipment, ang AOC ay hindi nakikilala mula sa isang passive copper direct-attach cable (DAC) — walang configuration ng driver o mga pagbabago sa link-layer ang kinakailangan.

Ang mga trade-off na namamahala sa pagpili sa pagitan ng passive copper DAC, active copper cable, at AOC sa mga application ng data center ay ibinubuod sa tatlong pangunahing dimensyon:

• Haba ng hanay: Ang passive copper DAC ay pinakamainam para sa 0–3 metro sa 100 Gbps at 0–1 metro sa 400 Gbps. Ang mga aktibong copper cable ay nagpapalawak ng passive reach sa 5–7 metro sa 100 Gbps. Sinusuportahan ng AOC ang 1–100 metro (at hanggang 300 metro na may single-mode fiber), na ginagawa itong ang tanging magagamit na opsyon para sa mga cross-aisle at inter-rack na koneksyon sa 400 Gbps at mas mataas.
• Pagkonsumo ng kuryente: Ang passive copper DAC ay hindi kumukonsumo ng kapangyarihan sa mismong cable assembly (sa transceiver lamang). Ang aktibong tanso ay kumokonsumo ng 0.5–1.5 W bawat dulo sa cable-embedded electronics. Kumokonsumo ang AOC ng 1.0–3.0 W bawat dulo sa VCSEL driver at photodetector circuit. Sa isang data center na may 10,000 aktibong link, ang power difference sa pagitan ng passive DAC at AOC ay maaaring kumatawan sa 20–30 kW ng karagdagang heat load na nangangailangan ng cooling capacity.
• Pagkukumpuni at kakayahang umangkop: Ang passive copper DAC ay maaaring i-reterminate sa field kung ang isang connector ay nasira; ang cable mismo ay walang mga bahagi na maaaring mabigo nang nakapag-iisa sa pisikal na pinsala. Ang mga AOC assemblies ay hindi maaaring ayusin — isang nabigong VCSEL, driver IC, o fiber splice ay nangangailangan ng pagpapalit ng buong cable assembly. Ang mga AOC cable ay mas madaling kapitan ng mga paglabag sa radius ng bend kaysa sa mga copper cable, dahil ang mga limitasyon ng fiber bend radius (karaniwang 30 mm para sa OM3/OM4 multimode fiber) ay mas mahigpit kaysa sa mga tansong computer cable.

Mga Detalye ng PCIe Cable mula Gen 3 hanggang Gen 6: Ano ang Mga Pagbabago sa Pagitan ng Mga Henerasyon at Bakit

Ang PCI Express ay umunlad sa anim na henerasyon na may pagdodoble ang rate ng data sa bawat hakbang, at ang bawat paglipat ng henerasyon ay nangangailangan ng mga pagbabago sa pagtatayo ng cable upang mapanatili ang integridad ng signal sa loob ng margin ng pagsunod ng detalye. Hindi tulad ng mga network cable kung saan ang cable ang pangunahing signal transmission medium, ang mga PCIe cable ay nagkokonekta sa mga expansion slot o add-in card kung saan ang cable ay isang segment ng mas mahabang channel kasama ang mga PCB trace, connector, at vias — na ginagawang fraction lang ng kabuuang budget ng channel ang insertion loss budget ng cable.

Tinukoy ng PCIe Gen 3 (8 GT/s bawat lane) ang kabuuang limitasyon ng pagkawala ng pagpasok ng channel na 20 dB sa 4 GHz (ang Nyquist frequency para sa 8 GT/s NRZ signaling). Para sa isang segment ng cable sa loob ng channel na ito, ang isang praktikal na alokasyon ay 8–10 dB, na nagbibigay-daan sa mga haba ng cable na 1-2 metro na may mahusay na disenyo ng foil-shielded twisted pair construction gamit ang solid PE insulation. Ang encoding scheme (128b/130b) na ipinakilala sa Gen 3 ay nagpabuti ng coding efficiency ngunit hindi binago ang Nyquist frequency na nauugnay sa line rate.

Dinoble ng PCIe Gen 4 (16 GT/s) ang Nyquist frequency sa 8 GHz, halos dinodoble ang pagkawala ng insertion para sa parehong haba ng cable dahil parehong tumaas ang pagkawala ng epekto sa balat ng conductor (proporsyonal sa √f) at pagkawala ng dielectric (proporsyonal sa f). Para mapanatili ang pagkawala ng insertion ng cable segment sa loob ng pinababang alokasyon, naging epektibong mandatory ang foamed PE insulation para sa mga cable na mas mahaba sa 0.5 metro sa Gen 4, dahil ang solid PE ay gumagawa ng 15–20% na mas mataas na insertion loss sa 8 GHz kaysa sa katumbas na foamed PE construction. Itinulak ng PCIe Gen 5 (32 GT/s, 16 GHz Nyquist) ang mga kinakailangan sa pagkawala ng pagpapasok ng cable sa punto kung saan inilabas ng PCIe SIG ang OCuLink at PCIe Cable Specification v2.0 na tumutukoy sa mga aktibong kinakailangan sa cable, na kinikilala na ang mga passive cable na haba na higit sa 1 metro sa 32 GT/s ay nangangailangan ng naka-embed na signal conditioning upang mapanatili ang pagsunod.

Ipinakilala ng PCIe Gen 6 ang PAM4 (4-level pulse amplitude modulation) na pag-encode bilang kapalit ng NRZ, na nagbawas sa kinakailangang dalas ng Nyquist para sa isang partikular na rate ng data (64 GT/s na may PAM4 ay may parehong 16 GHz Nyquist bilang 32 GT/s NRZ). Ang pagbabago sa pag-encode na ito ay bahagyang nagpaginhawa sa mga kinakailangan sa pagkawala ng pagpapasok ng cable, ngunit ipinakilala ang mga kinakailangan sa linearity: Gumagamit ang PAM4 ng apat na antas ng signal sa halip na dalawa, at ang nonlinearity sa frequency response ng cable ay nagiging sanhi ng hindi pantay na taas ng mata sa iba't ibang antas ng signal, na binabawasan ang margin ng ingay para sa mga pagbubukas ng panloob na mata. Samakatuwid, dapat na matugunan ng mga high-performance na computer cable para sa PCIe Gen 6 hindi lamang ang mga limitasyon sa pagkawala ng pagpapasok kundi pati na rin ang mga limitasyon sa pagkakaiba-iba ng pagkaantala ng grupo (ang frequency dependence ng bilis ng pagpapalaganap ng signal), na nagpapakilala ng amplitude-to-phase distortion na hindi katimbang na nakakaapekto sa performance ng PAM4.

Mga Opsyon sa Materyal ng Conductor para sa High-Speed Computer Cable: Copper Clad Aluminum at Silver-Plated Copper Kumpara

Ang materyal ng konduktor sa isang high-performance na computer cable ay isang mas nuanced na detalye kaysa sa lumilitaw. Ang tanso ang unibersal na baseline, ngunit dalawang binagong konstruksyon ng conductor — copper clad aluminum (CCA) at silver-plated copper (SPC) — ay ginagamit sa mga partikular na konteksto, at ang kanilang performance trade-off ay hindi gaanong nauunawaan sa pangkalahatang kasanayan sa pagbili.

Copper Clad Aluminum (CCA)

Ang mga konduktor ng CCA ay binubuo ng isang aluminum core na nakasuot ng manipis na panlabas na layer ng tanso. Ang kapal ng tansong layer ay karaniwang 10–15% ng radius ng konduktor. Nag-aalok ang CCA ng makabuluhang pagbabawas ng timbang at gastos kumpara sa solidong tanso — ang density ng aluminyo ay 2.7 g/cm³ kumpara sa 8.9 g/cm³ para sa tanso, kaya ang mga konduktor ng CCA ay humigit-kumulang 40–45% na mas magaan sa bawat haba ng yunit. Sa mataas na frequency kung saan ang epekto ng balat ay nakakulong sa kasalukuyang sa ibabaw ng konduktor, ang CCA ay gumaganap na halos kapareho ng solidong tanso: ang lalim ng balat sa 1 GHz sa tanso ay humigit-kumulang 2 μm, na mas payat kaysa sa kapal ng copper cladding sa mga praktikal na CCA conductor. Para sa kadahilanang ito, teknikal na katanggap-tanggap ang CCA para sa mga high-frequency signal conductor kung saan ang kasalukuyang density ay puro sa copper cladding layer. Ang limitasyon ng CCA ay lumitaw sa DC at mga low-frequency na aplikasyon kung saan ang kasalukuyang tumagos sa buong conductor cross-section: ang kondaktibiti ng aluminyo ay humigit-kumulang 61% kaysa sa tanso, kaya ang mga CCA conductor ay may makabuluhang mas mataas na resistensya ng DC kaysa sa solidong tanso na may parehong diameter. Para sa mga power conductor sa loob ng isang computer cable (USB VBUS, PCIe auxiliary power), ang mas mataas na DC resistance ay nangangahulugan ng mas malaking boltahe drop at mas mataas na I²R heating sa rated current — ginagawang mas gusto ang solid copper para sa mga power conductor sa parehong cable kung saan ang CCA data conductors ay maaaring katanggap-tanggap.

Silver-Plated Copper (SPC)

Ang pilak ay may bahagyang mas mataas na conductivity kaysa sa tanso (6.30 × 10⁷ S/m kumpara sa 5.96 × 10⁷ S/m), at ang mga superior na katangian nito sa ibabaw — ang silver oxide ay conductive, hindi tulad ng copper oxide — ginagawang kapaki-pakinabang ang silver plating sa napakataas na frequency kung saan dumadaloy ang kasalukuyang sa isang napakanipis na layer ng ibabaw. Ang pangunahing praktikal na bentahe ng silver plating sa high-frequency computer cables ay hindi ang marginal conductivity improvement kundi ang pag-iwas sa copper oxide formation sa conductor surface. Ang tansong oksido ay isang semiconductor na may mas mababang kondaktibiti kaysa sa metal na tanso; habang umuusad ang oksihenasyon sa ibabaw ng conductor, tumataas ang epektibong resistensya sa lalim ng balat nang higit sa halagang hinulaang mula sa bulk copper conductivity, na nagdudulot ng mas mataas na pagkawala ng pagpasok kaysa sa tinukoy para sa cable. Ang silver plating, sa pamamagitan ng pagbibigay ng oxidation-resistant surface layer, ay nagpapanatili ng surface resistance ng conductor sa halaga ng disenyo sa buong buhay ng cable. Ang benepisyong ito ay pinakamahalaga sa mga kable na nakaimbak nang matagal bago gamitin o gumana sa maalinsangan o bahagyang kinakaing unti-unti na mga kapaligiran. Para sa mga cable na ginamit kaagad pagkatapos ng paggawa sa malinis na kapaligiran, ang pagkakaiba sa pagitan ng silver-plated at bare copper conductor ay nasusukat ngunit kadalasang maliit na may kaugnayan sa insertion loss specification limit.

Paano Dapat Isulat ang Mga Detalye ng OEM Computer Cable para maiwasan ang mga Pagkukulang sa Performance sa Produksyon

Ang mga custom na OEM computer cable specifications na eksklusibong tumutuon sa mga electrical parameter — impedance, insertion loss, crosstalk — nang hindi tinutukoy ang pinagbabatayan na mga katangian ng construction na gumagawa ng mga parameter na iyon ay lumilikha ng problema sa pag-verify: ang isang cable ay maaaring matugunan ang mga sinusukat na electrical specification sa isang sample na batch habang gumagamit ng mga pagpipilian sa construction na magbubunga ng out-of-specification na performance sa ilalim ng iba't ibang mga kondisyon ng produksyon o pagkatapos ng pagtanda. Tinutukoy ng isang matatag na detalye ng OEM ang parehong nasusukat na mga parameter ng pagganap ng kuryente at ang mga hadlang sa konstruksyon na nagsisiguro na ang mga parameter na iyon ay pinananatili sa mga batch ng produksyon at sa buong buhay ng serbisyo.

Ang mga sumusunod na parameter ng konstruksiyon ay dapat na tahasang tinukoy sa isang mataas na pagganap na computer cable OEM na detalye, sa halip na ipaubaya sa pagpapasya ng tagagawa:

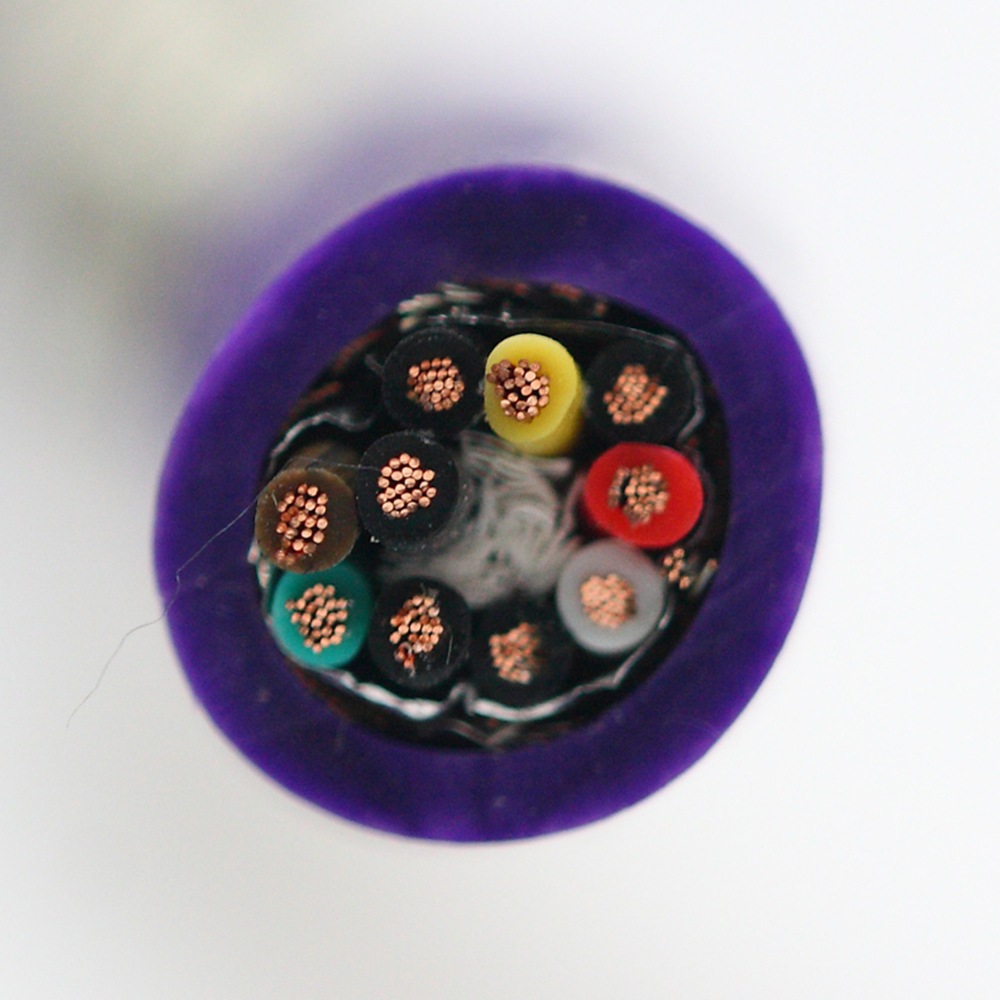

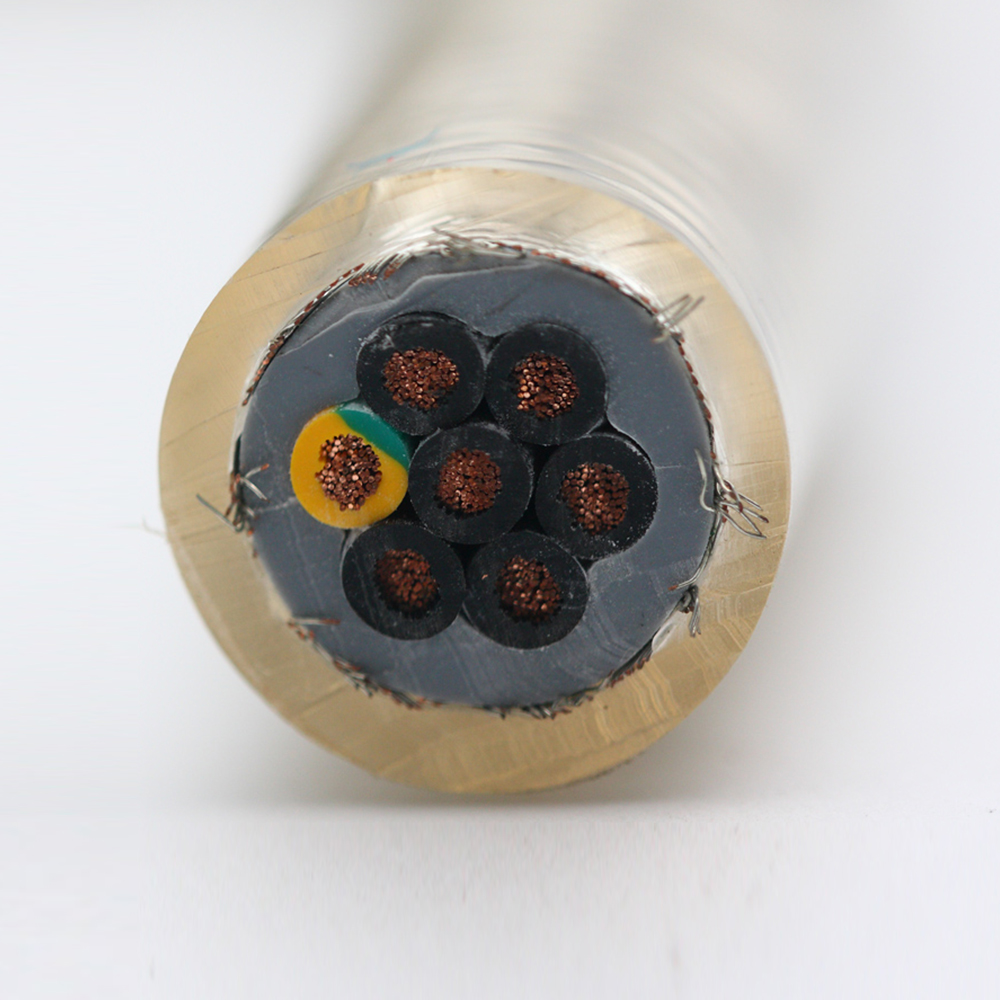

• Materyal ng konduktor at klase ng stranding: Tukuyin ang solid o stranded, bare copper o silver-plated na tanso o CCA, at ang stranding class (IEC 60228 Class 2, 5, o 6) nang hiwalay para sa mga signal at power conductor sa loob ng parehong cable. Ang isang detalye na nagsasabing "28 AWG conductor" ay nagbibigay-daan sa tagagawa na malayang gumamit ng CCA para sa mga power conductor at solidong tanso para sa mga signal conductor — o ang reverse — nang walang pagbubunyag.
• Materyal sa pagkakabukod at porsyento ng bula (kung may foa): Tukuyin ang uri ng insulation polymer (solid PE, foamed PE na may pinakamababang porsyento ng foam, FEP, o PTFE) sa halip na ang nominal na kapal lang ng pader. Ang dalawang cable na may magkaparehong kapal ng insulation na pader ngunit magkaibang dielectric constants (solid vs. foamed PE) ay magkakaroon ng magkakaibang katangian na impedance at magkaibang halaga ng pagkawala ng insertion sa mataas na frequency.
• I-twist lay length range at tolerance: Tukuyin ang nominal lay length at maximum allowable deviation para sa bawat differential pair. Ang haba ng lay ay direktang kinokontrol ang structural return loss peak frequency at balanse ng pares; Ang hindi nakokontrol na pagkakaiba-iba ng haba ng lay ay gumagawa ng batch-to-batch na pagkakaiba-iba ng impedance na maaaring mahirap i-diagnose nang walang time-domain reflectometry testing.

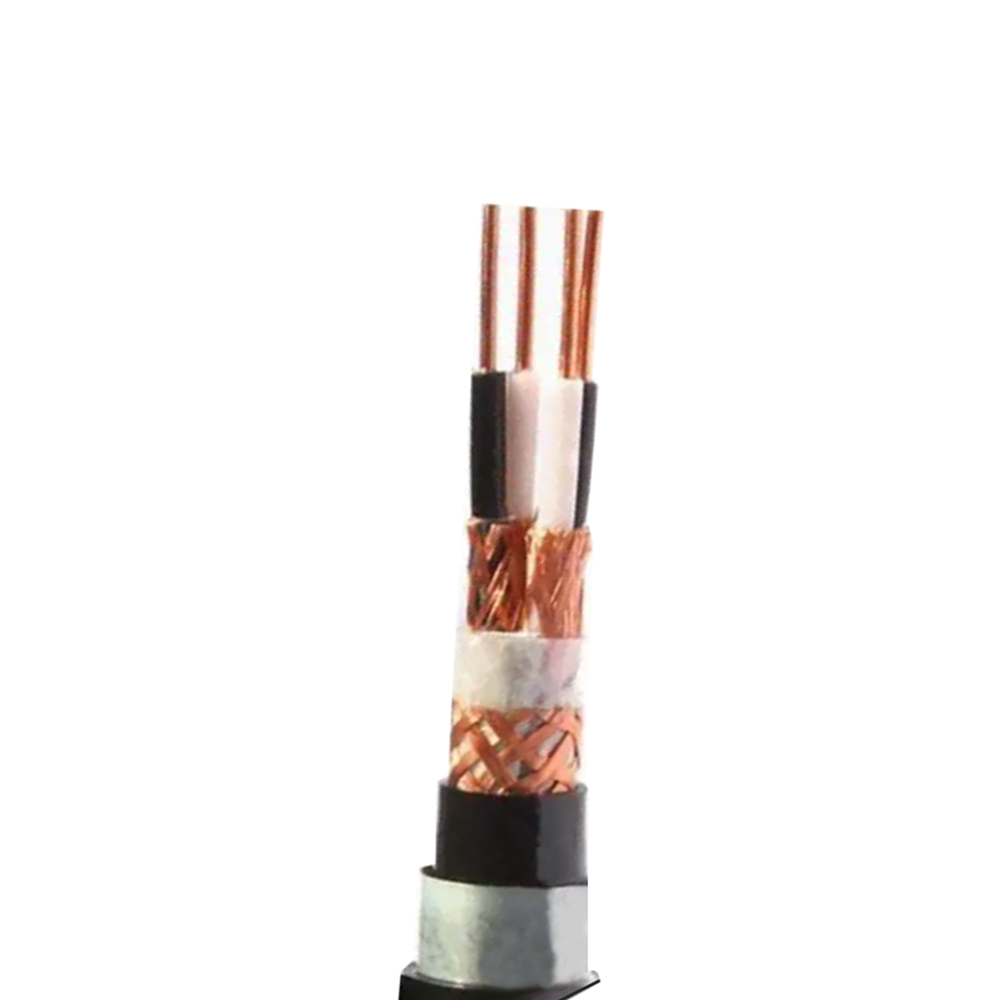

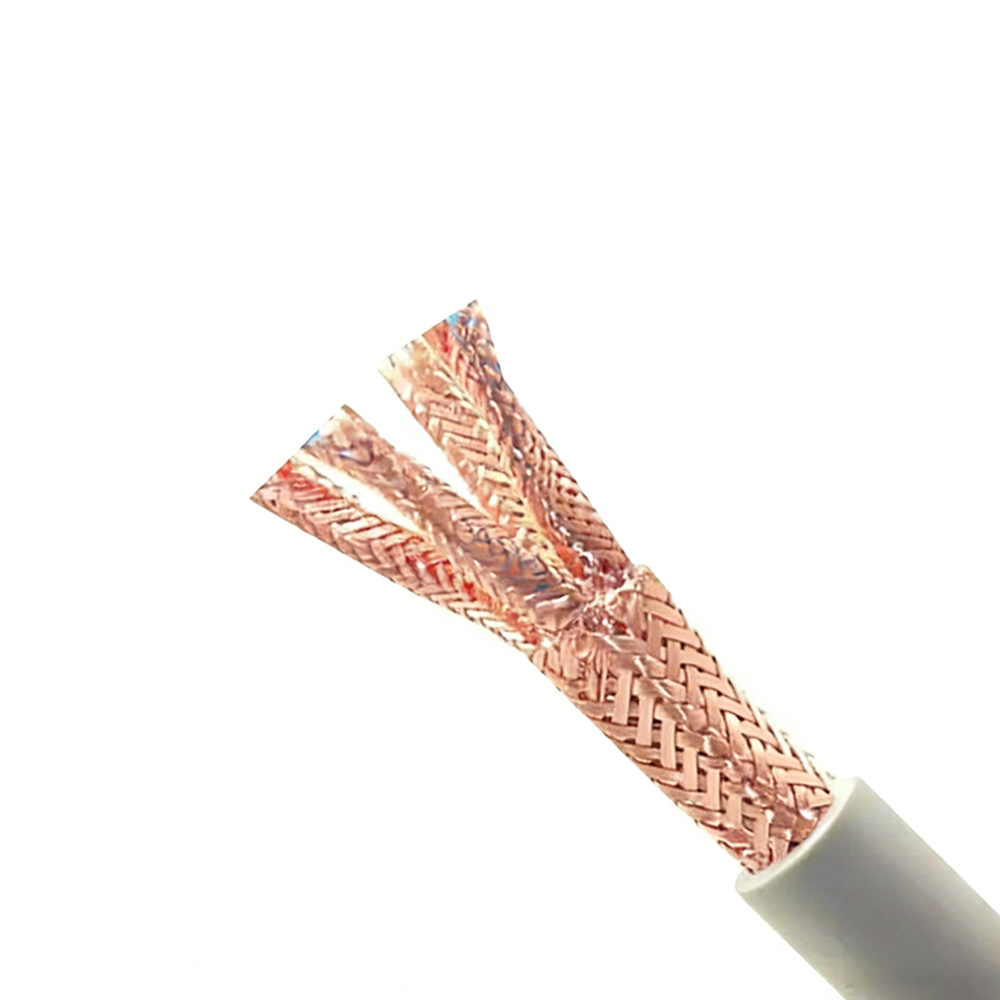

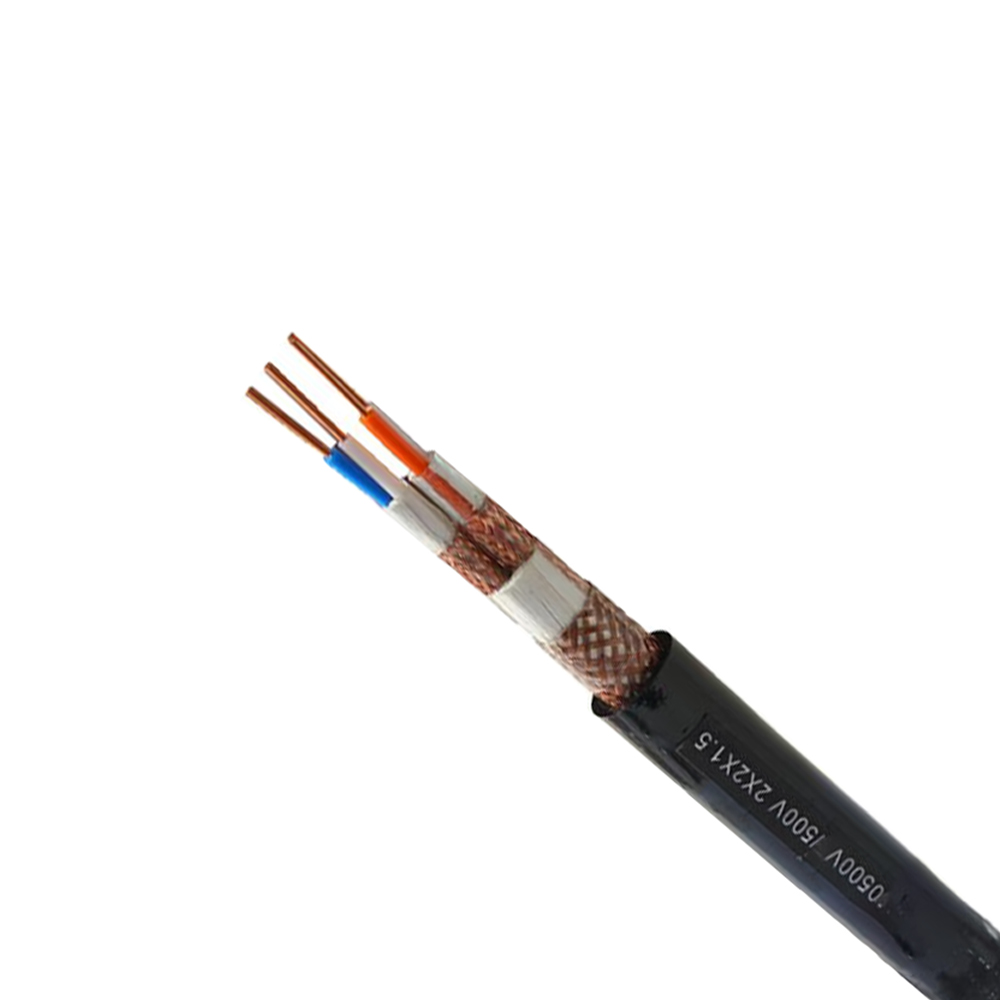

• Konstruksyon at saklaw ng kalasag: Tukuyin ang uri ng foil (aluminized polyester o aluminized polypropylene), porsyento ng overlap ng foil, at drain wire material para sa bawat pares na shield, kasama ang kabuuang porsyento ng saklaw ng braid at diameter ng wire para sa panlabas na braid shield. Ang "Fully shielded" kung wala ang mga detalyeng ito ay nagbibigay-daan sa mga manufacturer na gumamit ng minimal na coverage constructions na teknikal na kinabibilangan ng shielding material ngunit nagbibigay ng hindi sapat na EMI suppression sa gigahertz frequency.
• Mga kinakailangan sa First Article Inspection (FAI): Tukuyin kung aling mga parameter ang dapat sukatin sa isang sample mula sa unang pagtakbo ng produksyon, kung anong kagamitan at pamamaraan sa pagsubok ang gagamitin, at kung ano ang bumubuo sa isang resulta ng pagpasa. Ang FAI ay ang kontraktwal na mekanismo na pumipigil sa pagpapalit ng mas murang konstruksyon pagkatapos ng sample na pag-apruba. Kung walang tahasang mga kinakailangan ng FAI sa detalye ng OEM, ang manufacturer ay walang obligasyong kontraktwal na panatilihin ang konstruksiyon na ginamit sa naaprubahang sample sa mga susunod na pagpapatakbo ng produksyon.

Para sa mga computer cable na nilayon para gamitin sa mga produkto na napapailalim sa regulatory certification — UL, CE, FCC Part 15 — dapat ding linawin ng OEM specification kung ang cable mismo ay dapat magdala ng indibidwal na certification o kung ito ay magiging certified bilang isang bahagi sa loob ng end product assembly. Ang sertipikasyon sa antas ng cable ay nangangailangan ng partikular na konstruksyon na masuri at mailista sa ilalim ng pamamaraan ng katawan na nagpapatunay; Sinasaklaw ng sertipikasyon ng end-product ang cable bilang panloob na bahagi nang hindi nangangailangan ng mga independiyenteng marka sa antas ng cable. Ang maling pagkakahanay sa pagitan ng kung ano ang tinukoy at kung ano talaga ang kinakailangan ng landas ng sertipikasyon ay isang karaniwang dahilan ng pagkaantala ng proyekto kapag ang pagsusuri sa regulasyon ay nagpapakita na ang isang cable na tinukoy bilang "UL-listed" ay sa katunayan ay kinikilala lamang ng UL bilang isang bahagi, o nagdadala ng listahan ng UL para sa ibang rating ng boltahe/temperatura kaysa sa inilaan na aplikasyon.
