Mga Kategorya na Flame-Retardant at Ano ang Talagang Ibig Sabihin ng Mga Klasipikasyon sa Practice
Flame-retardant control cable s ay hindi isang solong kategorya ng produkto — sumasaklaw ang mga ito sa isang tiered classification system na tinukoy ng IEC 60332 at ang Chinese na katumbas nitong GB/T 18380, ang bawat tier ay sumasalamin sa isang makabuluhang magkaibang antas ng pagganap ng pagpigil sa apoy. Ang pinakakaraniwang tinukoy na mga tier ay ang IEC 60332-1 (iisang cable vertical flame test), IEC 60332-3 (bundled cable vertical flame propagation test), at ang mas hinihingi na IEC 60332-3-22 hanggang 60332-3-25 na mga kategorya, na naiiba sa kabuuang dami ng materyal sa pagsubok na sinusunog. Ang pag-unawa sa mga pagkakaibang ito ay mahalaga dahil ang isang cable na pumasa sa single-cable test ay maaari pa ring magpapahintulot sa isang apoy na lumaganap kapag naka-install sa mga siksik na cable tray kasama ng dose-dosenang iba pang mga cable - tiyak ang kundisyong makikita sa mga pang-industriyang control room, mga switchgear na gusali, at mga ruta ng cable ng planta ng proseso.
Ang IEC 60332-3 bundle test ay ginagaya ang tunay na density ng pag-install sa pamamagitan ng pagsunog ng 3.5-meter vertical na hagdan ng mga cable na may tinukoy na kabuuang non-metallic volume bawat metro ng tray. Pinapahintulutan ng Kategorya A (ang pinaka mahigpit) ang isang non-metallic na dami ng cable na hanggang 7 litro bawat metro ng tray, habang ang Kategorya C ay nagbibigay ng hanggang 1.5 litro bawat metro — mas mababa ang pinahihintulutang volume, mas madaling dumaan, dahil mas mababa ang nasusunog na materyal upang mapanatili ang apoy. Ang pagtukoy ng Category C cable para sa isang makapal na populasyon na cable tray kung saan ang aktwal na density ng pag-install ay tumutugma sa mga kundisyon ng Kategorya A ay isang karaniwan at mapanganib na maling pagkalkula. Ang mga inhinyero na pumipili ng mga flame-retardant control cable para sa mga pag-install ng tray ay dapat kalkulahin ang aktwal na non-metallic volume bawat metro ng kanilang nilalayon na cable fill at itugma ito sa naaangkop na kategorya ng pagsubok, hindi lamang tukuyin ang "flame-retardant" bilang isang pangkaraniwang pangangailangan.
Higit pa sa pagpapalaganap ng apoy, ang mga variant ng LSZH (Low Smoke Zero Halogen) at LSHF (Low Smoke Halogen Free) ay nagpapakilala ng mga karagdagang dimensyon ng pagganap na lalong kinakailangan sa mga nakapaloob na pasilidad. Ang mga karaniwang PVC-insulated na flame-retardant na mga cable ay naglalabas ng hydrogen chloride gas at makapal na itim na usok kapag nasusunog ang mga ito - Ang HCl ay kinakaing unti-unti sa mga elektronikong kagamitan at nakakalason sa mga tauhan, at ang mabigat na usok ay humahadlang sa paglisan. Ang mga pormulasyon ng LSZH ay nag-aalis ng mga halogen-based na flame retardant sa pabor sa mga sistemang nakabatay sa mineral (karaniwang aluminum trihydrate o magnesium hydroxide), na naglalabas ng singaw ng tubig kaysa sa mga acid gas sa pagkasunog. Ang Zhishang Cable ay gumagawa ng parehong PVC-based at LSZH na variant ng flame-retardant control cable s, na may pagpili ng materyal na tumugma sa mga partikular na kinakailangan sa kapaligiran at regulasyon ng bawat proyekto.
Paano Nakakaapekto ang Flame-Retardant Additives sa Electrical at Mechanical Cable Properties
Ang pagkamit ng flame retardancy sa cable insulation at sheathing compound ay hindi chemically neutral — ang mga additives na pumipigil sa combustion ay nakikipag-ugnayan sa polymer matrix sa mga paraan na nakakaapekto sa dielectric properties, flexibility, at pangmatagalang pag-iipon. Ang trade-off na ito ay partikular na makabuluhan sa mga application ng control cable, kung saan ang insulation resistance, capacitance sa pagitan ng mga conductor, at integridad ng signal sa mga multi-core na configuration ay mga functional na kinakailangan na hindi maaaring ikompromiso sa paghahanap ng pagganap ng sunog lamang.
Sa halogenated (PVC-based) flame-retardant compound, ang antimony trioxide ay karaniwang ginagamit bilang flame-retardant synergist kasama ng chlorine na mayroon na sa PVC. Bagama't epektibo sa pagsugpo sa ignition, ang mataas na antimony trioxide loading ay nagpapataas ng insulation permittivity at nagpapababa ng volume resistivity, na maaaring magpataas ng capacitive coupling sa pagitan ng mga katabing conductor sa multi-core control cable. Para sa mga control circuit na nagdadala ng mababang antas ng analog signal o high-speed serial communication, ang mataas na kapasidad na ito sa bawat unit na haba ay nagpapataas ng signal attenuation at nililimitahan ang magagamit na haba ng cable run. Ang pagtukoy sa kapal ng insulation wall at compound formulation na nasa isip ang aktwal na frequency ng signal — hindi lang ang flame class — ay kinakailangan upang maiwasan ang resultang ito.
Ang mga compound ng LSZH batay sa mga mineral filler system ay nagpapakita ng ibang hanay ng mga trade-off. Ang aluminyo trihydrate (ATH) ay dapat na maikarga sa napakataas na konsentrasyon (karaniwang 50–65% ayon sa bigat ng polymer compound) upang makamit ang makabuluhang flame retardancy sa pamamagitan ng endothermic decomposition nito. Sa mga antas ng paglo-load na ito, ang tambalan ay nagiging mas matigas at mas malutong kaysa sa mga hindi napunong polimer, na nagpapababa ng kakayahang umangkop at pagganap sa malamig na temperatura. Tinutugunan ito ng mga tagagawa sa pamamagitan ng elastomeric base polymers (EVA, EBA, o TPE) at mga particle ng filler na ginagamot sa ibabaw na nagpapabuti sa dispersion at nagpapababa ng stiffness penalty. Ang resulta ay isang tambalan na maaaring makamit ang parehong IEC 60332-3 flame performance at IEC 60811 cold-bend compliance — ngunit kung ang formulation ay partikular na inengineered para sa balanseng ito sa halip na binuo mula sa mga bahagi ng kalakal. Ang Anhui Zhishang Cable Technology Co., Ltd. ay nagpapatunay sa pagganap ng tambalan sa pamamagitan ng parehong apoy at mekanikal na pagsubok sa halip na umasa lamang sa mga sertipikasyon ng supplier ng materyal, na tinitiyak na ang natapos na cable ay nakakatugon sa lahat ng tinukoy na mga parameter nang sabay-sabay.
| Uri ng Tambalan | Flame Retardant Mechanism | Epekto sa Flexibility | Gas Emission sa Pagkasunog |
|---|---|---|---|
| FR-PVC | Ang halogen gas ay nakakagambala sa combustion chain | Katamtaman; umaasa sa plasticizer | HCl, makapal na itim na usok |
| Puno ng LSZH / ATH | Endothermic decomposition, singaw ng tubig | Nabawasan; nangangailangan ng elastomeric base | Singaw ng tubig, mababang usok, walang HCl |
| Puno ng LSZH / MDH | Endothermic decomposition, mas mataas na hanay ng temp | Katulad ng ATH; mas mahusay sa mataas na temperatura | Singaw ng tubig, mababang usok, walang HCl |
| Nakabatay sa posporus (intumescent) | Char layer forms, insulates ibabaw | Mabuti; kailangan ang mas mababang pag-load ng tagapuno | Mababang usok, walang halogen |
Shielding Configuration sa Flame-Retardant Control Cables at ang EMI Performance Implications ng mga ito
Gumagana ang mga control cable sa mga industriyal na kapaligiran kasama ng mga variable-frequency drive, high-current switching equipment, at power cables — lahat ng ito ay bumubuo ng electromagnetic interference na maaaring makasira sa mga low-level na control signal kung hindi sapat ang shielding. Sa flame-retardant control cables, ang shielding ay dapat na idinisenyo hindi lamang para sa electrical performance kundi pati na rin para sa compatibility sa flame-retardant construction sa paligid nito: ang shield drain wire, binder tape, at anumang metallic na elemento ay lahat ay nakikipag-ugnayan sa pangkalahatang gawi ng sunog ng cable at hindi dapat lumikha ng thermal bridging o localized ignition point na sumisira sa na-rate na flame performance ng cable.

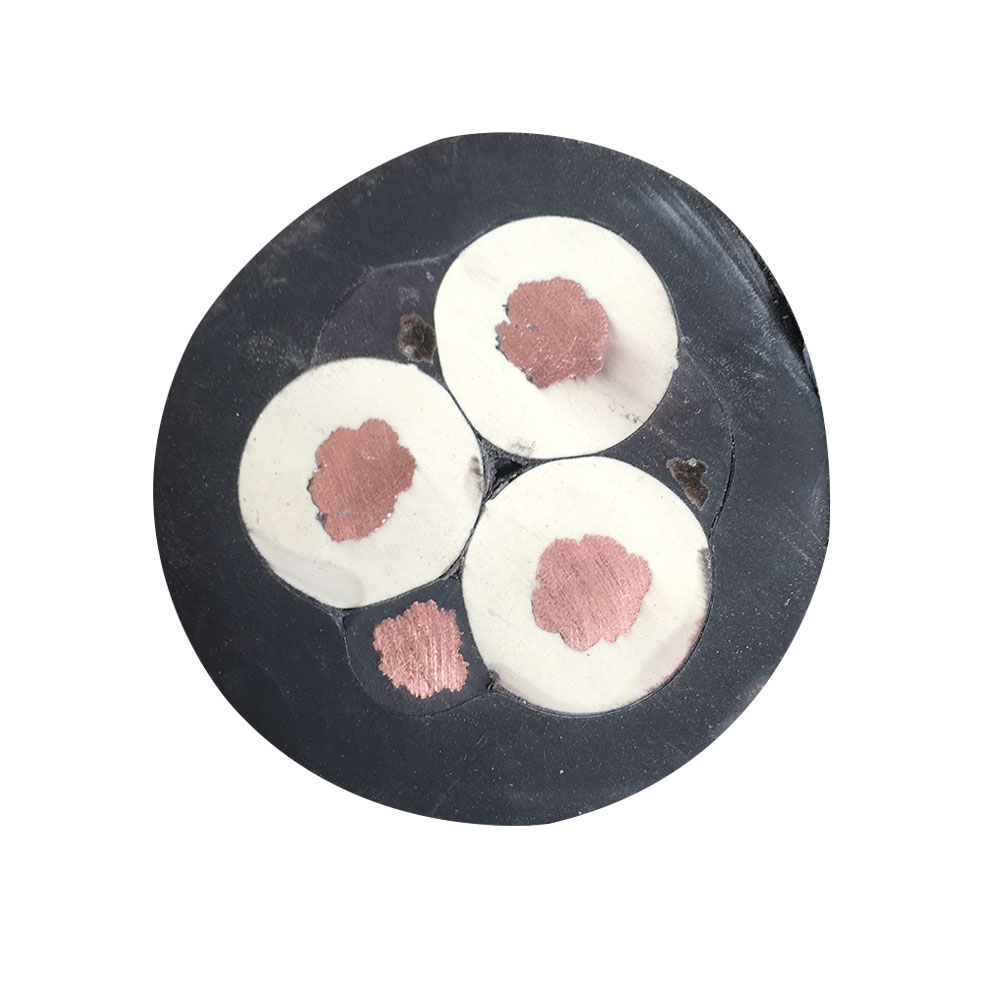

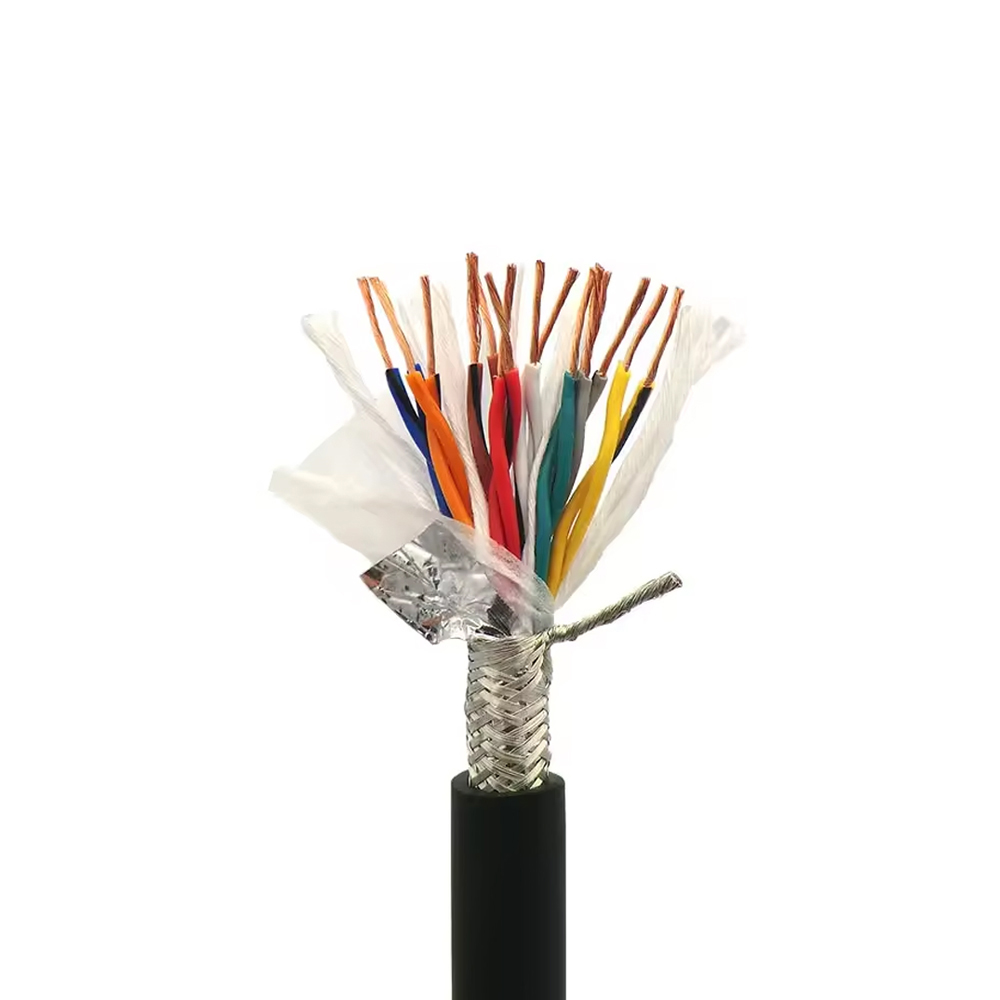

Ang dalawang nangingibabaw na shielding construction sa flame-retardant control cable ay pangkalahatang aluminum-polyester (Al/PET) foil shield na may drain wire, at pangkalahatan o indibidwal na tinned copper braid shield. Ang mga foil shield ay nagbibigay ng halos 100% optical coverage at epektibo laban sa capacitively coupled high-frequency interference, ngunit dahil sa mechanical rigidity ng mga ito, madaling mapunit ang shield overlap joint sa panahon ng paulit-ulit na pagbaluktot o pag-install ng paghila. Ang mga braided shield ay may mas mababang optical coverage (karaniwang 85–95%) ngunit nag-aalok ng higit na mahusay na mekanikal na tibay at mas mababang shield resistance, na nagpapahusay sa pagganap laban sa inductively coupled low-frequency interference. Para sa mga cable na naka-install sa mga nakapirming ruta sa loob ng switchgear room o DCS cabinets, ang foil-plus-drain construction ay karaniwang sapat; para sa mga cable na dinadaanan sa conduit o napapailalim sa paggalaw sa panahon ng pagpapanatili, ang mga braided na kalasag ay mas mainam.
Ang mga multi-core na control cable na ginagamit para sa analog signal transmission (4–20 mA loops, thermocouple circuits, RTD connections) ay kadalasang nangangailangan ng indibidwal na pares na shielding bilang karagdagan sa isang pangkalahatang kalasag. Pinipigilan ng mga indibidwal na pares na shield ang inter-circuit crosstalk sa pagitan ng mga pares ng signal sa loob ng iisang cable — isang makabuluhang alalahanin kapag ang mga high-level na signal (gaya ng 24V digital I/O) at mga low-level na analog signal (millivolt-range thermocouple output) ay nagbabahagi ng isang karaniwang cable. Ang drain wire para sa bawat indibidwal na shield ay dapat na konektado sa earth sa isang dulo lamang upang maiwasan ang shield current loops, na muling magpapalabas ng low-frequency na ingay na hinarangan ng shield. Ang saligang disiplina na ito ay kasinghalaga ng mismong materyal ng kalasag at dapat na malinaw na tinukoy sa pag-install ng cable at dokumentasyon ng pagwawakas.
Mga Karaniwang Configuration ng Shielding at Karaniwang Application
- Pangkalahatang Al/PET foil drain wire: Cost-effective na mataas na dalas na proteksyon ng EMI; angkop para sa nakapirming DCS/PLC signal cable run; madaling kapitan ng pinsala sa foil kung paulit-ulit na binaluktot.
- Pangkalahatang tinned na tansong tirintas: Mas mahusay na mekanikal na tibay at mababang-dalas na shielding pagiging epektibo; mas gusto para sa mga pag-install ng conduit o mga kapaligiran na may makabuluhang 50/60 Hz na pinagmumulan ng interference.
- Indibidwal na pares na foil pangkalahatang tirintas (double shield): Pinakamataas na inter-circuit isolation; kinakailangan kapag ang magkahalong antas ng signal ay nagbabahagi ng cable; ginagamit sa precision analog instrumentation loops.

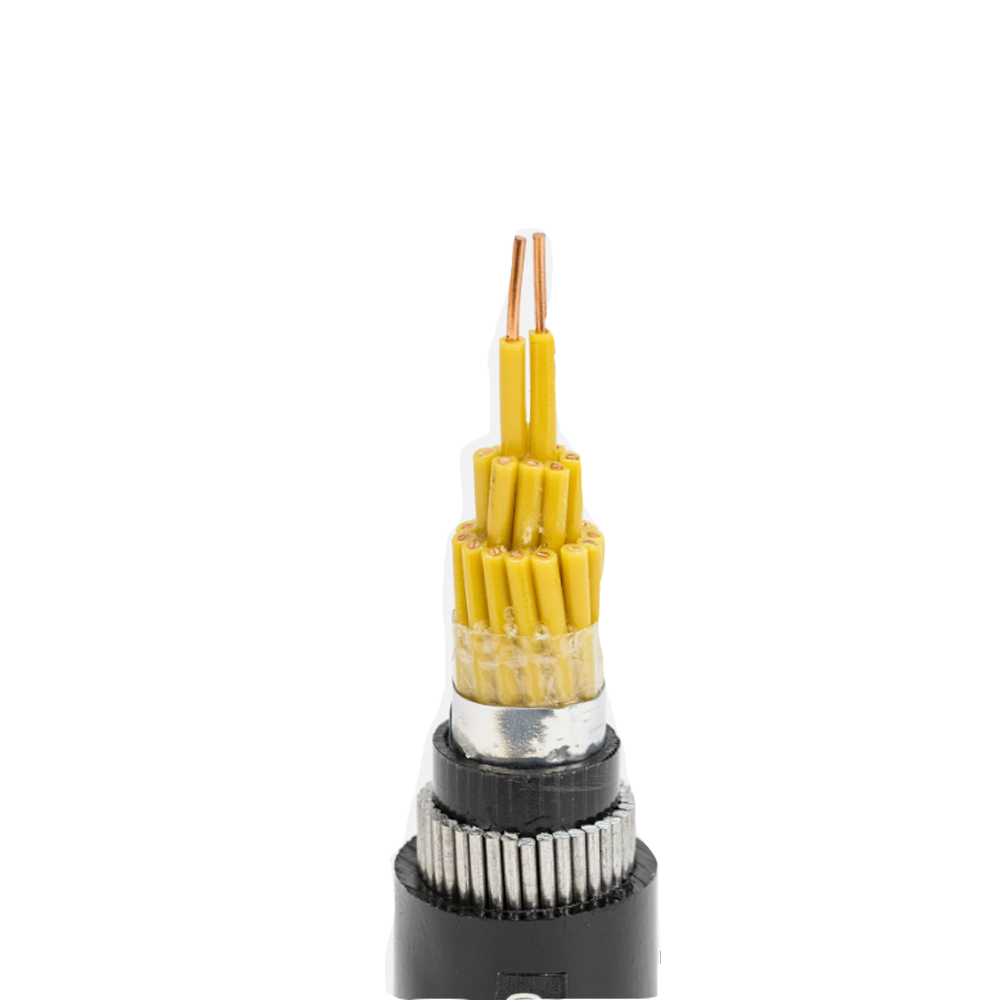

- Unshielded (na-screen sa pamamagitan ng armoring lamang): Angkop para sa mga digital control signal na may likas na kaligtasan sa ingay (hal., 24V DC switching); hindi angkop para sa analog measurement circuits.
Core Count at Mga Istratehiya sa Pagpapangkat para sa Multi-Circuit Control Cable Installations
Ang desisyon kung magpapatakbo ng maraming small-core-count na mga cable o mas kaunting large-core-count na mga cable para sa multi-circuit control installation ay may mga kahihinatnan para sa panganib sa sunog, access sa pagpapanatili, at pangmatagalang flexibility na umaabot nang higit pa sa paunang gastos sa pagkuha ng cable. Ang mga siksik na bundle ng mga indibidwal na naka-jacket na maliliit na cable sa isang tray ay nagpapataas ng kabuuang non-metallic volume bawat metro, na nagpapataas ng epektibong pagkarga ng pagkasunog kahit na ang bawat indibidwal na cable ay may flame-retardant na rating. Ang pagsasama-sama ng mga circuit sa mas kaunting multi-core na mga cable ay binabawasan ang tray fill at combustion load, ngunit lumilikha ng isang solong punto ng pagkabigo kung saan ang pinsala sa isang cable ay maaaring makaapekto sa maraming hindi nauugnay na mga circuit nang sabay-sabay.
Ang isang praktikal na diskarte na ginagamit sa mga industriya ng proseso at mga pasilidad sa pagbuo ng kuryente ay ang paggrupo ng mga circuit ayon sa functional system sa halip na sa pamamagitan ng geographic proximity, na may hiwalay na mga cable para sa safety-critical circuits (emergency shutdown, fire at gas detection) at operational control circuits (process control loops, motor starters, instrumentation). Tinitiyak ng segregation na ito na ang isang cable failure ay hindi maaaring sabay na i-disable ang function ng control ng proseso at ang backup na kaligtasan nito. Pinapasimple din nito ang paghahanap ng fault at pagpapalit ng cable, dahil ang pagkabigo sa isang functional group ay hindi nangangailangan ng pagkagambala sa mga wiring ng isa pa. Maraming pamantayan sa pag-install — kabilang ang IEC 60364 at mga pamantayan sa inhinyero na partikular sa pasilidad sa sektor ng petrochemical at kapangyarihan — tahasang nag-uutos ng ganitong uri ng paghiwalay ng circuit.
Ang ekstrang core planning sa loob ng mga multi-core na control cable ay isa pang aspeto na madalas na undervalued sa yugto ng detalye. Ang pag-install ng mga cable na may 10–20% na mga ekstrang core sa oras ng paunang pagtatayo ay nagkakahalaga ng napakaliit kumpara sa kabuuang halaga ng proyekto, ngunit ang pagdaragdag ng mga circuit pagkatapos ng konstruksyon ay nangangailangan ng mga bagong cable pull na nakakagambala, mahal, at kung minsan ay imposible sa pamamagitan ng masikip na kasalukuyang mga ruta. Ang mga ekstrang core ay dapat na ipamahagi sa mga grupo ng cable sa halip na puro sa isang cable, at ang kanilang mga lokasyon ay nakadokumento nang sistematikong para matukoy at ma-activate ang mga ito nang walang malawakang tracing work. Bilang bahagi ng kakayahan nito sa pagsuporta sa aplikasyon, nakikipagtulungan ang Zhishang Cable sa mga engineering team upang i-optimize ang pagpili ng core count batay sa mga inaasahang sitwasyon ng pagpapalawak ng system, na tumutulong na maiwasan ang karaniwang sitwasyon kung saan ang imprastraktura ng cable ay nagiging limitasyon sa mga pagbabago sa planta sa loob lamang ng ilang taon ng pagkomisyon.
