Paano Nakakaapekto ang Core Count at Stranding Configuration sa Control Cable Routing sa Multi-Axis System

Multi-core mga kable ng kontrol ay tinukoy sa pamamagitan ng bilang ng core at cross-section ng conductor, ngunit ang internal stranding configuration — kung paano pinagsama-sama, pinaikot, at inilalagay ang mga indibidwal na core sa loob ng cable — ay may malaking epekto sa kung paano kumikilos ang cable sa pagruruta ng pag-install at kung paano ito gumaganap sa paglipas ng panahon sa mga system na may maraming uri ng signal na nagbabahagi ng isang karaniwang cable. Sa industriyal na automation at multi-axis motion control system, ang mga control cable ay regular na nagdadala ng halo ng mga digital na I/O signal, analog sensor output, encoder feedback, at low-voltage power para sa mga solenoid o sensor — lahat ay nasa loob ng parehong cable jacket. Ang pamamahala sa pakikipag-ugnayan sa pagitan ng mga uri ng signal na ito ay nagsisimula sa panloob na arkitektura ng cable.

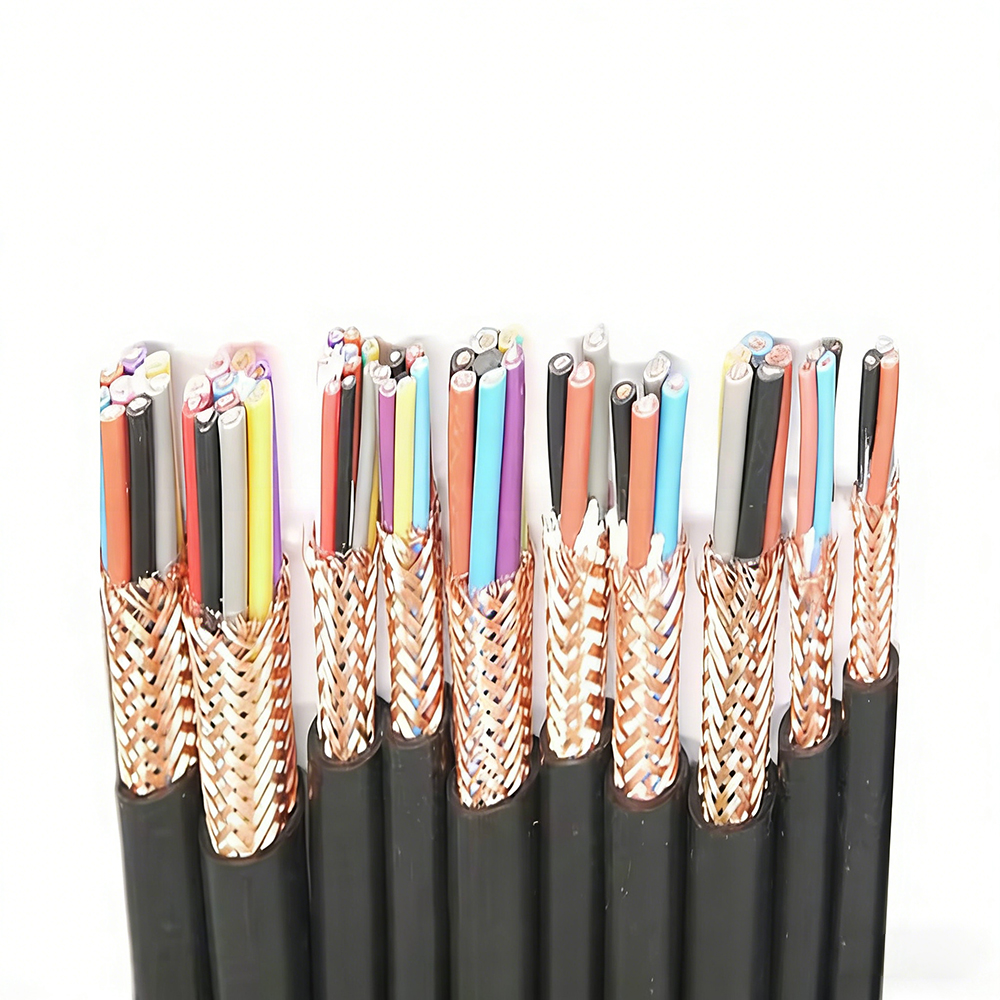

Ang mga core sa isang multi-core na control cable ay karaniwang nakaayos sa isa sa tatlong stranding pattern: concentric (mga core na inilatag sa sunud-sunod na concentric layer), bunch stranding (lahat ng mga core ay na-stranded nang walang partikular na layering), o sector/quadrant grouping (mga core na nakaayos sa functional sub-group, madalas na may indibidwal na shielding bawat grupo). Ang concentric stranding ay gumagawa ng predictable, stable na panlabas na diameter at tinitiyak na walang core ang permanenteng nakaposisyon sa panlabas na gilid ng cable — bawat core ay lumilipat sa pagitan ng panloob at panlabas na posisyon habang ang cable ay nakabaluktot, na namamahagi ng mechanical stress nang mas pantay kaysa sa bunch stranding, kung saan ang mga partikular na core ay maaaring pare-pareho sa mataas na stress na posisyon. Para sa mga control cable na may 12 o higit pang mga core na naka-install sa tuluy-tuloy na pagbaluktot ng mga application, ang concentric stranding ay makabuluhang nagpapahaba ng buhay ng serbisyo kumpara sa bunch-stranded na katumbas ng parehong detalye.

Ang Quadrant grouping, kung saan ang mga core na nauugnay sa functionally ay pinagsama-sama sa mga sub-unit sa loob ng cable, ay nagbibigay-daan sa iba't ibang mga kategorya ng signal na pisikal na paghiwalayin sa loob ng cable. Ang isang karaniwang configuration ay naglalagay ng mga pares ng analog signal sa isang quadrant, mga digital na I/O core sa isa pa, at mga power supply core sa isang third, na ang mga sub-unit ay indibidwal na na-screen. Binabawasan ng kaayusan na ito ang capacitive coupling sa pagitan ng mga power at signal core — na kung hindi man ay magpapasimula ng paglipat ng ingay sa mga analog signal lines — at nagbibigay-daan sa bawat sub-unit na matukoy at wakasan nang hiwalay sa control panel nang hindi kinakalat ang lahat ng mga core mula sa isang bundle. Ang trade-off ay tumaas na diameter ng cable at gastos kumpara sa isang hindi na-screen, pare-parehong na-stranded na disenyo ng parehong bilang ng core.

Disenyo ng Anti-Interference sa Mga Control Cable: Mga Mekanismo na Higit pa sa Simple Shielding

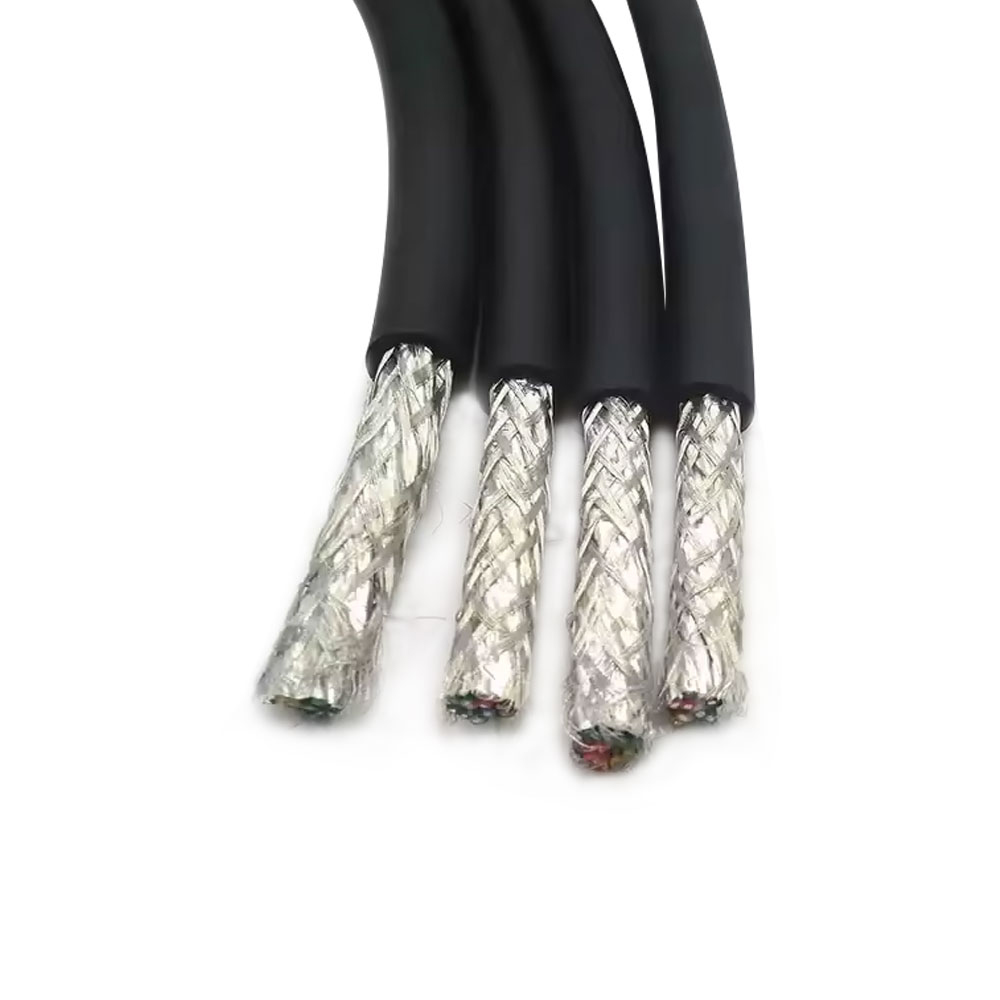

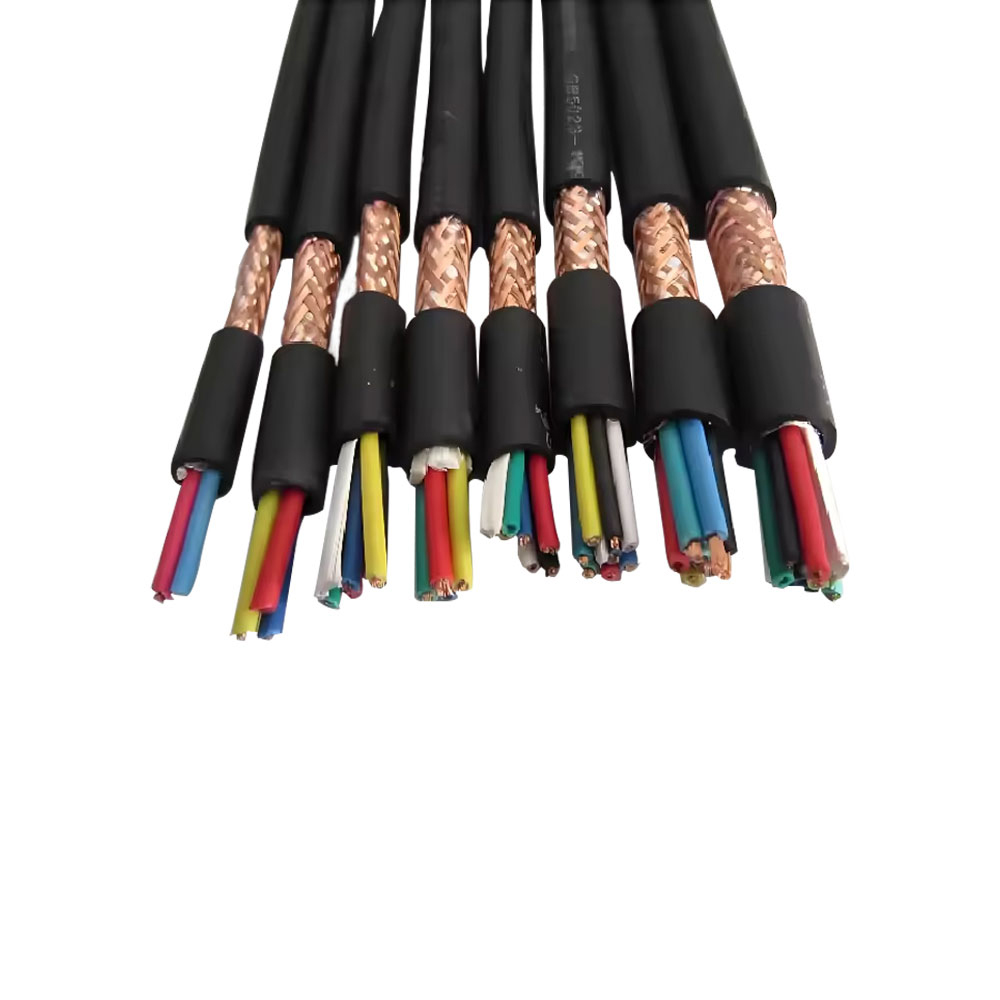

Ang Shielding ay ang pinakanakikitang anti-interference na feature ng a control cable , ngunit ang electromagnetic compatibility sa mga application ng pang-industriya na kontrol ay nangangailangan ng isang layered na diskarte kung saan ang shielding ay isang elemento sa ilang mga pagpipilian sa disenyo na sama-samang tumutukoy kung gaano kahusay na tinatanggihan ng cable ang ingay at iniiwasan ang pag-inject ng interference sa mga katabing circuit. Ang pagtukoy sa "shielded control cable" nang hindi nauunawaan ang buong arkitektura ng pamamahala ng interference ay madalas na nagreresulta sa mga pag-install na patuloy na dumaranas ng mga problema sa ingay sa kabila ng pagkakaroon ng isang kalasag.

Ang unang mekanismo ay ang pagtutugma ng impedance sa pagitan ng cable at pagwawakas nito. Ang isang control cable shield ay kasing epektibo lamang ng termination impedance nito. Ang isang kalasag na konektado sa pamamagitan ng isang mahabang pigtail wire sa isang chassis ground screw ay nagpapakita ng isang inductive impedance na tumataas nang may dalas, na ginagawang ang koneksyon ng kalasag ay lalong hindi epektibo sa eksaktong mga frequency kung saan ang radiated interference mula sa mga variable frequency drive (VFD) at switching power supply ay pinakamalakas — karaniwang 150 kHz hanggang 30 MHz. Ang low-impedance 360° shield termination gamit ang EMC cable glands o shield clamp na gumagawa ng circumferential contact sa shield sa buong periphery nito ay nagpapanatili ng shield effectiveness hanggang sa mga frequency na kinakailangan para sa industriyal na pagsunod sa EMC. Ang haba ng pigtail lamang ay maaaring tumaas ang shield termination impedance sa pamamagitan ng isang factor na 10–100 sa 10 MHz kumpara sa isang 360° termination, na epektibong binabalewala ang benepisyo ng shield sa high-frequency range.

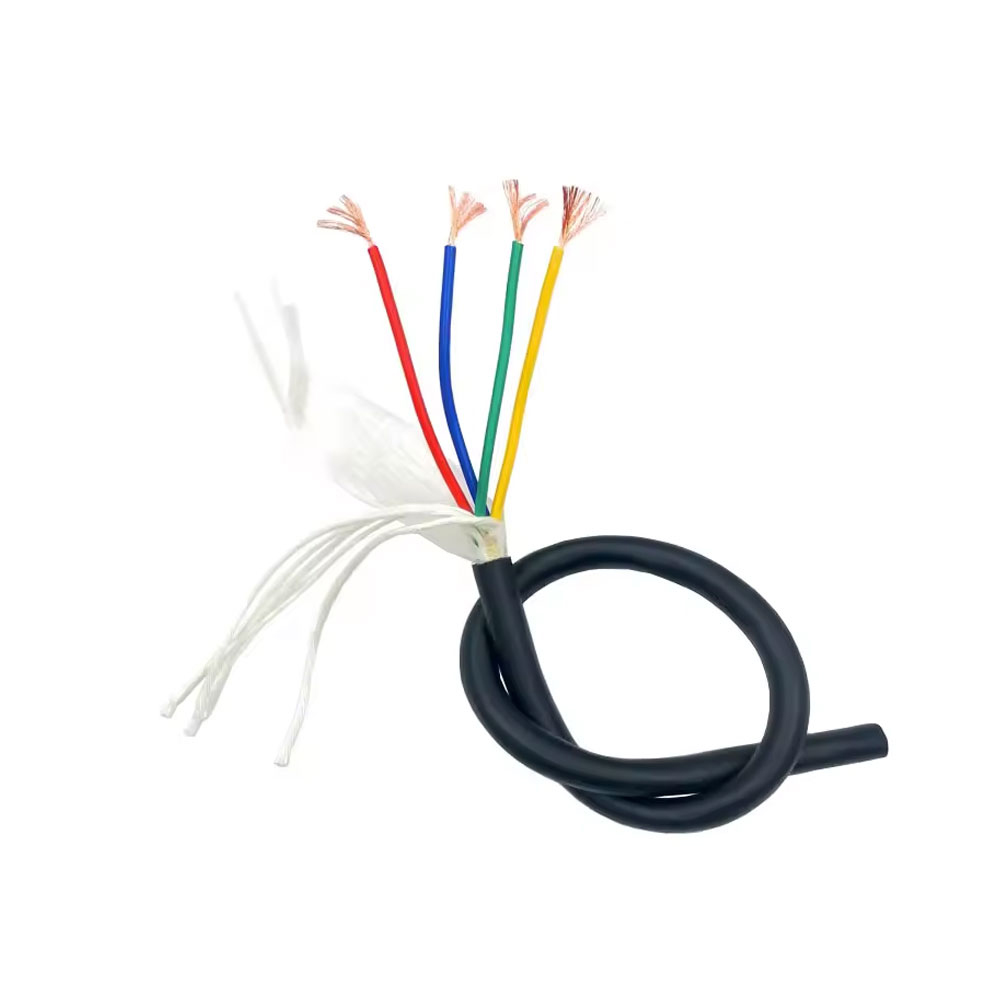

Ang pangalawang mekanismo ay capacitive separation sa pagitan ng power at signal cores. Kahit na sa loob ng isang shielded cable, ang mga power core na nagdadala ng mga switched currents mula sa mga relay output o solenoid driver ay capacitively magkabit ng interference sa mga katabing signal core. Ang pagkabit ay proporsyonal sa mutual na kapasidad sa pagitan ng mga core, na nakasalalay sa kanilang distansya ng paghihiwalay at ang dielectric na pare-pareho ng pagkakabukod sa pagitan nila. Kontrolin ang mga disenyo ng cable na pisikal na naghihiwalay sa mga power core mula sa mga signal core — gamit ang mga elemento ng filler, internal partition, o sub-unit grouping — binabawasan ang mutual capacitance at dahil dito ang noise injection nang hindi nangangailangan ng karagdagang shielding material.

Ang ikatlong mekanismo ay ang paggamit ng mga indibidwal na pinaikot na pares para sa mga analog signal. Ang pag-twist ng isang analog na pares ng signal sa loob ng pangkalahatang bundle ng cable ay nagbibigay ng differential noise rejection na hindi nakasalalay sa pangkalahatang shield. Ang isang shielded ngunit untwisted analog pares sa loob ng isang multi-core control cable ay nakalantad sa inductive pickup mula sa katabing switched currents; lumilitaw ang induced voltage bilang common-mode signal sa parehong conductor, ngunit dahil ang dalawang conductor ay nasa magkaibang posisyon sa loob ng bundle, hindi nila nakikita ang magkaparehong induced voltages, at lumilitaw ang pagkakaiba bilang differential (signal-corrupting) na ingay. Ang pag-twist sa pares ay nagsisiguro na ang parehong konduktor ay nagpapalit-palit sa pagitan ng panloob at panlabas na mga posisyon, na nagpapapantay sa mga induced na boltahe at nagpapahintulot sa karaniwang mode na pagtanggi sa receiver na kanselahin ang ingay nang epektibo. Para sa 4–20 mA na analog control loops kung saan ang full-scale na signal ay kumakatawan lamang sa 16 mA ng kasalukuyang variation, kahit na maliit na differential noise currents ay gumagawa ng mga makabuluhang error sa pagsukat.

Mga Rating ng Boltahe sa Mga Control Cable at Bakit ang Na-rate na Boltahe ay Hindi Pinakamataas na Pinahihintulutang Boltahe ng Signal

Ang mga control cable ay karaniwang na-rate sa 300/500 V o 450/750 V (U0/U, kung saan ang U0 ay ang boltahe sa lupa at ang U ay ang boltahe sa pagitan ng mga conductor). Ang mga rating na ito ay madalas na hindi nauunawaan bilang ang maximum na boltahe ng signal na maaaring dalhin ng cable, ngunit talagang tinutukoy ng mga ito ang kakayahan ng insulation system sa ilalim ng mga kondisyon ng pagsubok at ang pag-uuri ng boltahe ng system na namamahala sa mga kinakailangan sa pag-install — hindi ang boltahe ng signal na ginagamit.

Ang 300/500 V rating ay nangangahulugan na ang pagkakabukod ay idinisenyo upang makatiis ng 300 V mula sa anumang konduktor sa lupa nang tuloy-tuloy, at 500 V sa pagitan ng alinmang dalawang konduktor. Sa mga industrial control system na tumatakbo sa 24 V DC (ang nangingibabaw na control voltage sa PLC at automation system) o 110/230 V AC para sa mataas na boltahe na I/O, ang mga rating na ito ay nagbibigay ng malaking margin sa itaas ng aktwal na operating voltage. Ang praktikal na kahalagahan ng rating ng boltahe ay nasa dalawang senaryo: impulse overvoltage at mga kondisyon ng system fault. Ang paglipat ng mga transient mula sa mga contact ng relay at solenoid coil ay maaaring makabuo ng mga spike ng boltahe na ilang daang volt na nakapatong sa normal na signal ng kontrol. Ang pagkakabukod ay dapat makatiis sa mga lumilipas na ito nang walang bahagyang pagsisimula ng paglabas, at ang rating ng boltahe ay ang parameter na nagsisiguro na umiiral ang margin na ito. Ang isang 300/500 V rate na cable na tumatakbo sa 24 V DC ay may humigit-kumulang 12x na margin laban sa rate na conductor-to-earth na boltahe nito — sapat para sa halos lahat ng industriyal na lumilipas na kapaligiran kapag ang cable ay maayos na na-route palayo sa high-voltage na kagamitan.

Ang pangalawang senaryo ay ang mga kondisyon ng system fault. Sa isang multi-core na control cable na may parehong 230 V AC I/O signal at 24 V DC logic signal — isang configuration na makikita sa retrofit automation projects kung saan ang control cable ay nagsisilbi ng maraming function — isang fault na nagpapaikli ng 230 V core sa isang katabing 24 V core subjects ang 24 V core's insulation hanggang sa buong 230 V na boltahe na cable na ito ay 30 Vult lang kung ang fa rate ay 30 Vult. nananatili sa loob ng disenyong sobre ng pagkakabukod. Ang isang cable na na-rate sa 150/250 V lang sa parehong sitwasyon ng fault ay maaaring makaranas ng insulation breakdown na nagpapalaganap ng fault sa halip na naglalaman nito. Ang pagpili ng control cable voltage rating batay sa pinakamataas na boltahe na naroroon sa system — hindi ang karaniwang operating voltage — ay ang tamang diskarte sa engineering.

Control Cable Color Coding Standards at ang mga Hamon ng Cross-Regional Projects

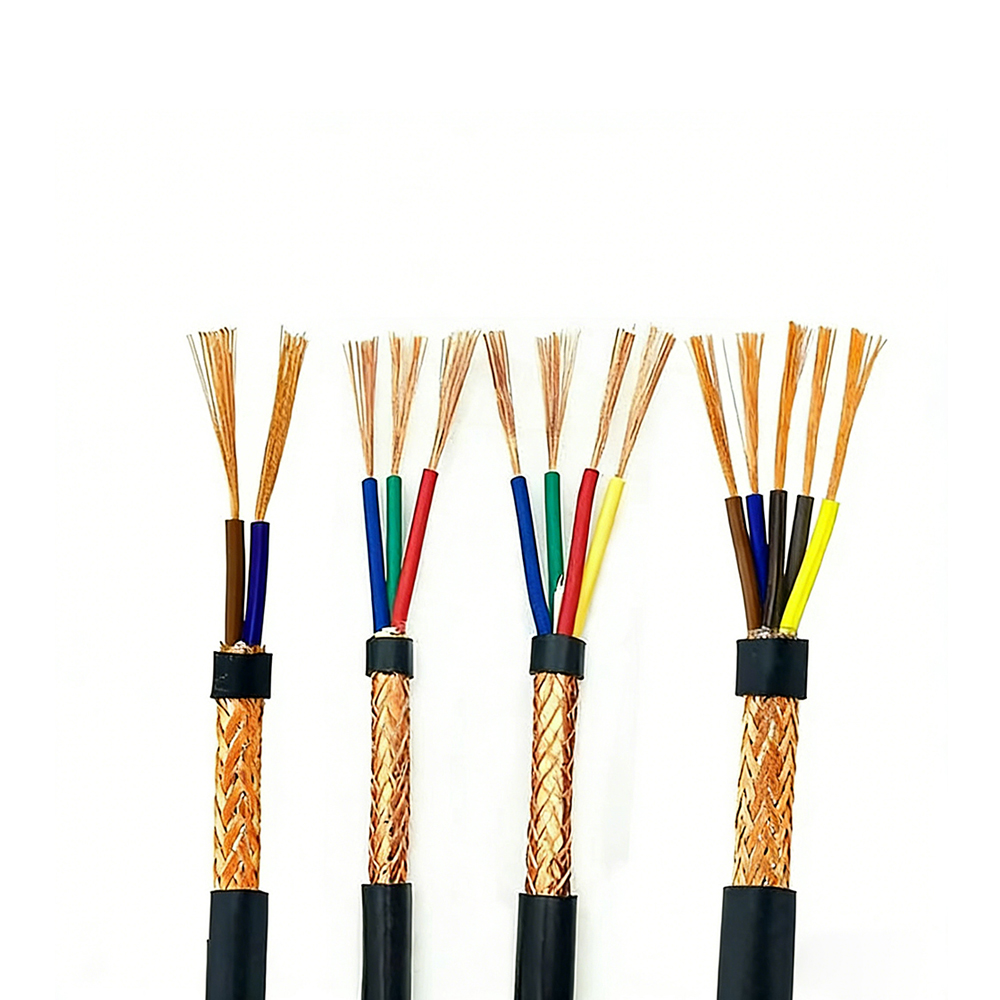

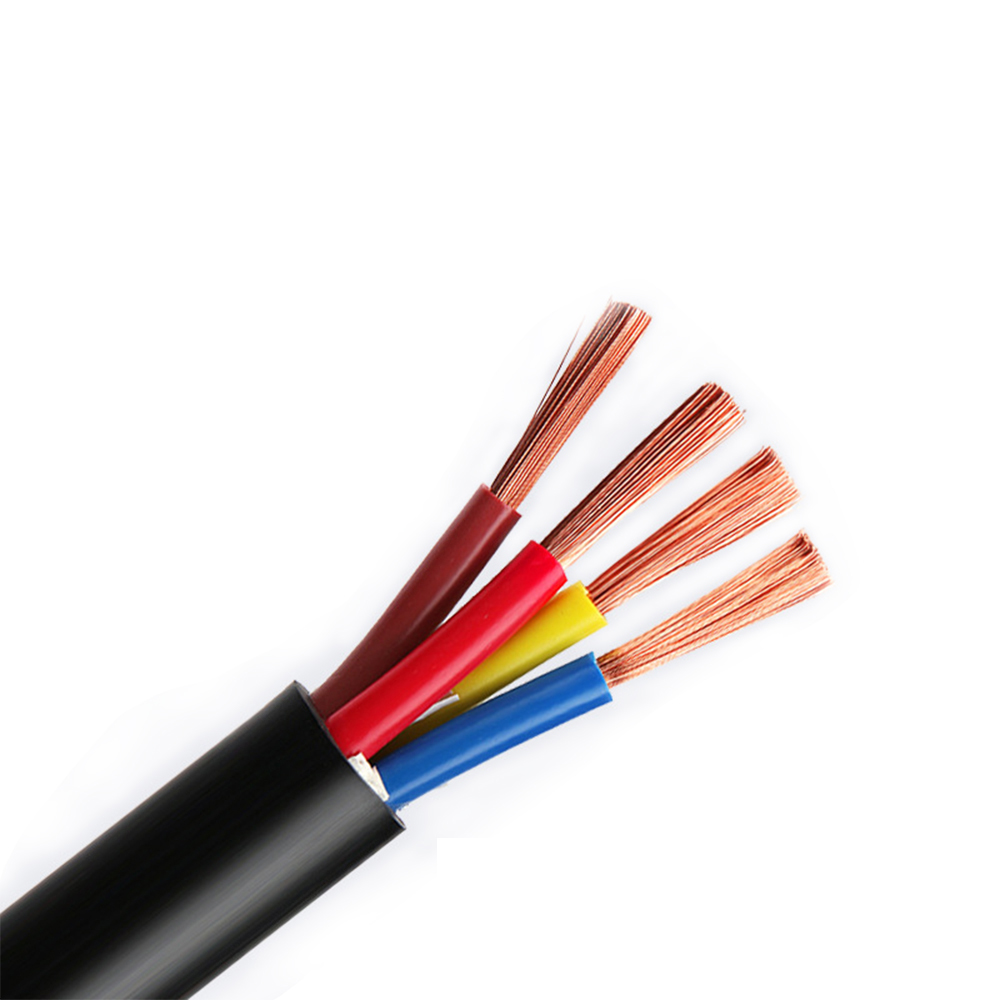

Ang pangunahing pagkakakilanlan sa mga multi-core na control cable ay pinamamahalaan ng mga panrehiyong pamantayan na malaki ang pagkakaiba sa pagitan ng mga merkado. Sa mga proyektong kinasasangkutan ng mga kagamitang ginawa sa isang rehiyon at naka-install sa isa pa — o sa mga kagamitang OEM na na-export sa maraming merkado — ang mga salungatan sa color coding ay nangangailangan ng maingat na dokumentasyon at, sa ilang mga kaso, muling pag-wire sa lugar ng pag-install. Ang pag-unawa sa nangingibabaw na mga pamantayan sa rehiyon at ang kanilang mga hindi pagkakatugma ay mahalaga para sa pagkuha ng control cable sa mga internasyonal na supply chain.

Ang salungatan na malamang na lumikha ng isang insidente sa kaligtasan ay ang paggamot sa mga asul at itim na core. Sa ilalim ng IEC 60446, ang asul ay tumutukoy sa neutral at ang itim ay tumutukoy sa isa sa mga live na yugto. Sa ilalim ng North American NEC convention, ang asul ay tumutukoy sa isang phase conductor at puti/grey ay tumutukoy sa neutral. Ang isang electrician na nagsanay ng eksklusibo sa isang pamantayan na nakatagpo ng isang cable na naka-wire sa kabilang pamantayan ay maaaring matukoy nang hindi tama ang isang live na conductor bilang neutral. Para sa kadahilanang ito, ang mga internasyonal na tagagawa ng kagamitan ng OEM ay madalas na nagdaragdag ng color coding na may numeric core identification — naka-print nang direkta sa insulation jacket ng bawat core — na nagbibigay ng isang hindi malabo na sistema ng pagkakakilanlan na independiyente sa mga rehiyonal na kumbensyon ng kulay. Ang IEC 60228 at DIN VDE 0293 ay nagbibigay ng numeric na pagmamarka bilang alternatibo o suplemento sa pagkilala sa kulay, at ang mga supplier ng control cable na nagseserbisyo sa mga export market ay lalong nag-aalok ng parehong color-coded at numbered-core na mga opsyon sa loob ng parehong cable construction.

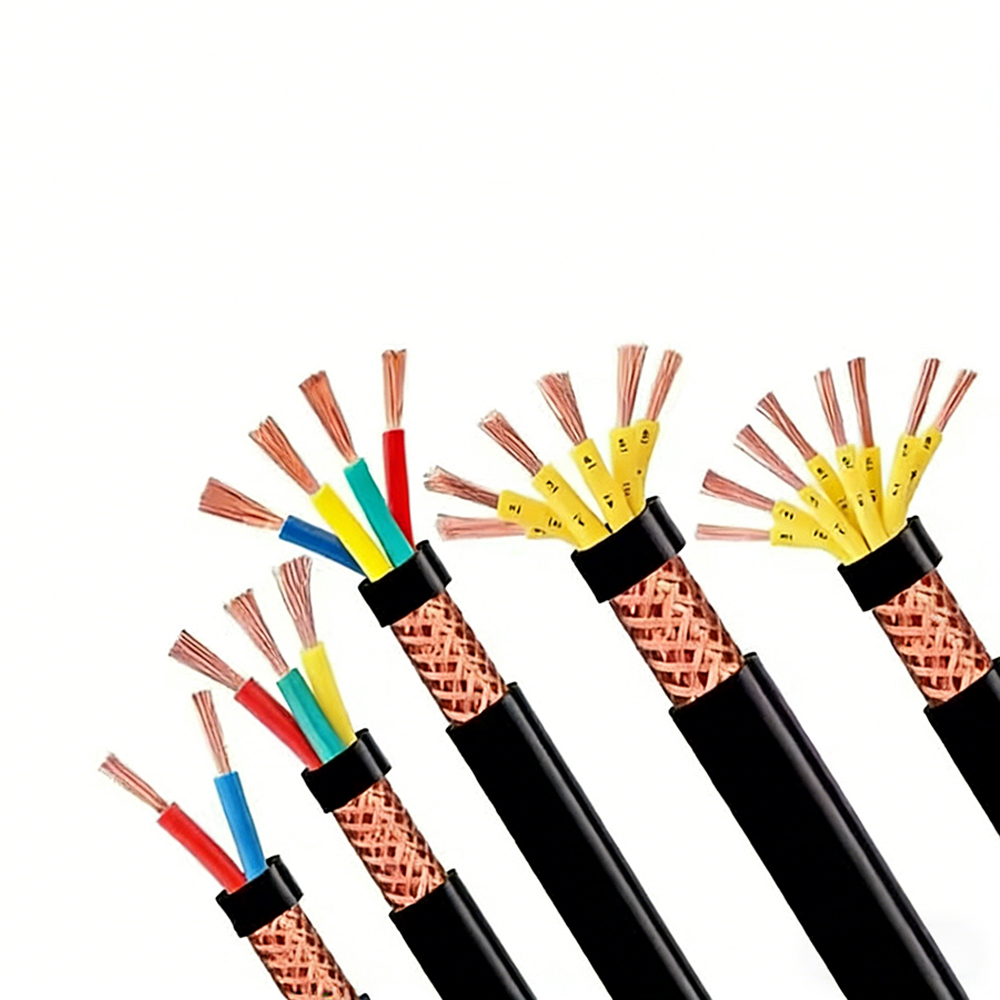

Para sa mga high core-count control cables (19 cores pataas), nagiging hindi praktikal ang color-coding dahil ang bilang ng mga nakikilalang kulay na may magandang visual contrast sa tipikal na pang-industriyang ilaw ay limitado sa humigit-kumulang 10–12. Ang karaniwang kasanayan para sa mataas na mga bilang ng core ay gumagamit ng isang pangunahing kulay at numeric na pagmamarka ng singsing, o isang sistematikong kumbinasyon ng mga base na kulay na may mga tracer stripes (isang may kulay na guhit sa isang puti o itim na base core jacket) na nagpapalawak sa nakikilalang kumbinasyong bilang na lampas sa hanay na makakamit gamit ang mga solidong kulay lamang.

Pagpili ng Control Cable Cross-Section: Bakit Bihira ang Signal Current ang Determining Factor

Para sa karamihan ng mga control at instrumentation cable, ang signal currents ay sapat na maliit na ang thermal ampacity ay hindi ang limiting factor sa conductor cross-section selection. Ang isang 4–20 mA analog loop, isang PLC digital input drawing na 5–10 mA, o isang proximity sensor na kumokonsumo ng 50 mA sa 24 V DC, lahat ay bumubuo ng hindi gaanong pag-init ng I²R sa mga conductor na kasing liit ng 0.14 mm². Ang aktwal na mga hadlang na nagtutulak sa pagpili ng cross-section ng conductor sa mga control cable ay ang pagbaba ng boltahe, tibay ng makina, compatibility sa pagwawakas, at mga kinakailangan sa impedance ng fault loop - wala sa mga ito ang nauugnay sa thermal ampacity.

Ang pagbaba ng boltahe ay ang nangingibabaw na electrical constraint para sa 24 V DC control circuits. Ang pinapahintulutang pagbaba ng boltahe ay depende sa device sa dulo ng cable: maaaring tukuyin ng isang PLC input module ang isang minimum na input voltage na 15 V DC upang magarantiya ang logic-HIGH recognition, na nangangahulugang ang cable ay hindi dapat bumaba ng higit sa 9 V mula sa 24 V na supply sa ilalim ng pinakamasamang kaso sa kasalukuyang draw. Para sa isang digital na output na nagmamaneho ng solenoid sa 200 mA sa isang 50-meter cable run (100 metrong haba ng conductor para sa supply at return), ang resistensya ng conductor ay dapat na mas mababa sa 9 V / 0.2 A = 45 Ω kabuuan. Nangangailangan ito ng resistensya ng konduktor sa ibaba 0.45 Ω/m, na tumutugma sa isang cross-section na humigit-kumulang 0.38 mm² sa tanso. Ang pagpili ng 0.5 mm² ay nagbibigay ng margin; ang pagpili ng 0.14 mm² (na may resistensya na humigit-kumulang 0.13 Ω/m × 100 m = 13 Ω — sa loob ng mga limitasyon para sa napakaikling pagtakbo ngunit marginal sa 50 metro) ay magbubunga ng hindi maaasahang operasyon sa mas mahabang haba ng pagtakbo, kahit na ang 200 mA current ay thermally trivial para sa 0.14 mm² wire.

Ang mekanikal na katatagan sa panahon ng pagwawakas ay ang praktikal na mas mababang limitasyon para sa cross-section ng konduktor sa karamihan ng mga aplikasyon ng pang-industriya na kontrol. Ang mga konduktor na mas maliit sa 0.25 mm² ay madaling masira sa mga koneksyon sa terminal ng turnilyo kung ang konduktor ay hindi nailagay nang tama bago higpitan ang tornilyo, at napakasensitibo sa sobrang torquing. Sa mga control panel na binuo ng maraming technician sa ilalim ng presyon ng produksyon, ang pagkakapare-pareho ng kalidad ng pagwawakas para sa napakahusay na konduktor ay makabuluhang mas mababa kaysa para sa 0.5 mm² o 0.75 mm² na mga konduktor, na nagpaparaya sa mas malawak na hanay ng pamamaraan ng pagwawakas. Karamihan sa mga detalye ng pang-industriya na control cable ay nasa 0.5 mm² bilang praktikal na minimum para sa mga pagwawakas ng panel, kahit na pinahihintulutan ng mga kinakailangan sa kuryente ang mas maliliit na laki.

Nalalapat ang mga kinakailangan sa impedance ng fault loop kung saan ang mga control cable ay dapat magdala ng overcurrent na proteksyon bilang pagsunod sa IEC 60364-4-41 (proteksyon laban sa electric shock). Sa mga circuit kung saan ang fault loop impedance ay dapat sapat na mababa upang matiyak ang operasyon ng overcurrent protective device sa loob ng kinakailangang oras ng disconnection, ang conductor cross-section ay dapat kalkulahin mula sa fault loop impedance na kinakailangan sa halip na mula sa normal na operating current. Nagiging may-katuturan ito kapag ang mga control cable ay nagbabahagi ng raceway o enclosure na may 230 V AC circuits at ang mga control cable conductor ay maaaring maging energized sa ilalim ng fault na mga kondisyon.

Control Cable Installation sa Cable Trays: Segregation Rules and their Engineering Rationale

Ang segregation ng cable tray para sa mga control cable ay tinukoy sa IEC 61537, IEC TR 62490, at iba't ibang national electrical code, na lahat ay nagtatatag ng pinakamababang mga kinakailangan sa paghihiwalay sa pagitan ng control at power cable. Ang mga kinakailangang ito ay madalas na itinuturing bilang mga pormalidad ng burukrasya sa pagsasanay, ngunit ang bawat panuntunan ay may partikular na katwiran sa engineering na nauugnay sa inductive at capacitive coupling, ground potential differences, at fault containment.

Ang pangunahing mekanismo ng coupling na nagtutulak sa mga kinakailangan sa paghihiwalay ay inductive pickup mula sa mga power cable na nagdadala ng mga switched currents. Ang mga variable frequency drive ay gumagawa ng mga kasalukuyang waveform na mayaman sa high-frequency harmonic content — ang mga tipikal na VFD output cable ay nagdadala ng makabuluhang kasalukuyang mga bahagi sa ika-5, ika-7, ika-11, at mas mataas na harmonics ng dalas ng paglipat ng drive (kadalasan ay 4–16 kHz carrier frequency), na gumagawa ng interference energy nang husto sa daan-daang kilohertz range. Ang mga control signal cable na naka-ruta nang kahanay at malapit sa mga VFD output cable ay kumikilos bilang pangalawang paikot-ikot ng isang maluwag na pinagsamang transpormer, na may sapilitan na boltahe na proporsyonal sa rate ng pagbabago ng magnetic field (dI/dt) at ang lugar ng loop na nabuo ng mga control cable conductor at ang kanilang landas sa pagbabalik. Ang inirerekomendang pinakamababang paghihiwalay sa pagitan ng VFD output cable at unshielded control cable sa isang karaniwang tray ay karaniwang 200–300 mm; para sa mga shielded control cable na may wastong grounded shield, madalas na tinatanggap ang 100 mm separation, dahil ang shield ay nagbibigay ng karagdagang attenuation ng coupled interference.

Ang ground potential difference ay isang segregation concern na partikular sa malalaking pasilidad ng industriya kung saan ang iba't ibang seksyon ng grounding system ay maaaring nasa iba't ibang potensyal sa mga lumilipas na kaganapan. Ang isang control cable na tumatakbo sa pagitan ng dalawang gusali o sa pagitan ng mga liblib na seksyon ng isang malaking planta ay nagbabantay sa kalasag nito sa magkabilang dulo; kung ang ground potential difference sa pagitan ng dalawang endpoint ay lumampas sa common-mode rejection capability ng control system, ang ground potential difference ay lilitaw bilang noise voltage sa signal. Ang pagruruta ng mga control cable sa kahabaan ng parehong daanan ng mga power cable mula sa parehong panel ng pamamahagi ay nagpapaliit sa ground potential difference sa pagitan ng mga pagwawakas ng cable shield, dahil parehong tinutukoy ng power at control system ang parehong ground point. Ito ang dahilan ng engineering sa likod ng panuntunan na dapat sundin ng mga control cable ang parehong pisikal na ruta gaya ng supply ng kuryente sa kinokontrol na kagamitan sa halip na kumuha ng direktang rutang pinakamaikling landas sa buong pasilidad.

Ang fault containment ay ang katwiran sa kaligtasan para sa paghihiwalay ng mga control cable mula sa mga high-voltage power cable sa mga cable tray. Ang isang fault sa isang high-voltage na kable ng kuryente — panloob na arko, pagkasira ng pagkakabukod sa ilalim ng short-circuit current — ay maaaring makagawa ng sapat na enerhiya upang pag-apoy ang jacket ng mga katabing cable. Ang mga control cable na nagdadala ng mga signal ng function na pangkaligtasan (emergency stop, safety relay inputs, guard monitoring) ay dapat manatiling gumagana sa panahon ng sunog o fault event na kinasasangkutan ng mga katabing cable upang payagan ang safety system na isagawa ang pagkakasunod-sunod ng shutdown nito. Ang IEC 62061 at ISO 13849 (mga pamantayang pangkaligtasan sa pagganap) ay nangangailangan na ang mga control cable na nauugnay sa kaligtasan ay pisikal na ihiwalay sa mga hindi pangkaligtasang cable o protektado ng mga hadlang na lumalaban sa sunog kapag naka-install sa mga karaniwang cable tray. Ito ay nagiging karaniwang kinakailangan sa mga pagtatasa sa kaligtasan ng makina, kung saan ang pisikal na pagruruta ng mga control cable sa kaligtasan ay bahagi ng pormal na dokumentasyon ng arkitektura ng kaligtasan.

Mga Kasanayan sa Pagwawakas ng Cable na Direktang Nakakaapekto sa Pangmatagalang Integridad ng Signal

Ang pagwawakas ng mga control cable sa mga terminal block, connector housing, at equipment panel ay kung saan nagmumula ang karamihan sa mga problema sa integridad ng signal na dulot ng field. Ang kalidad ng pagmamanupaktura ng cable ay nagbibigay ng potensyal na pagganap ng kuryente; Ang kalidad ng pagwawakas ay tumutukoy kung ang potensyal na iyon ay natanto sa naka-install na sistema. Ang ilang mga kasanayan sa pagwawakas ay may direkta, nasusukat na epekto sa pangmatagalang pagiging maaasahan ng mga signal ng kontrol.

Ferrule Selection para sa Fine-Stranded Conductor

Ang mga control cable na may Class 5 o Class 6 na fine-stranded na conductor ay nangangailangan ng end-sleeve ferrules (DIN 46228 standard bootlace ferrules) sa screw-cage terminal connections. Ang ferrule ay nagsisilbi ng dalawang function: pinagsasama nito ang mga indibidwal na strands sa isang solong geometric na katawan na pumupuno sa terminal clamping zone nang tama, at pinoprotektahan nito ang mga strands mula sa pagkaputol ng terminal screw habang humihigpit. Dapat na eksaktong tumugma ang laki ng ferrule sa cross-section ng conductor — pinahihintulutan ng sobrang laki ng ferrule ang naka-compress na konduktor na bumunot sa ilalim ng vibration; ang isang maliit na ferrule ay nagdudulot ng pinsala sa strand at mataas na resistensya sa pakikipag-ugnay. Para sa mga konduktor na may 4–20 mA na analog signal, tumataas ang resistensya ng contact na kasing liit ng 0.5 Ω sa terminal ay nagpapakilala ng error sa boltahe na 0.01 mV sa 20 mA — bale-wala sa sarili nito, ngunit pinagsama-sama sa maraming pagwawakas sa isang chain ng signal at unti-unting lumalala habang pinapataas ng oksihenasyon ang resistensya sa pakikipag-ugnay sa paglipas ng panahon sa mahalumigmig o kontaminadong kapaligiran.

Pamamahala ng Shield Drain Wire

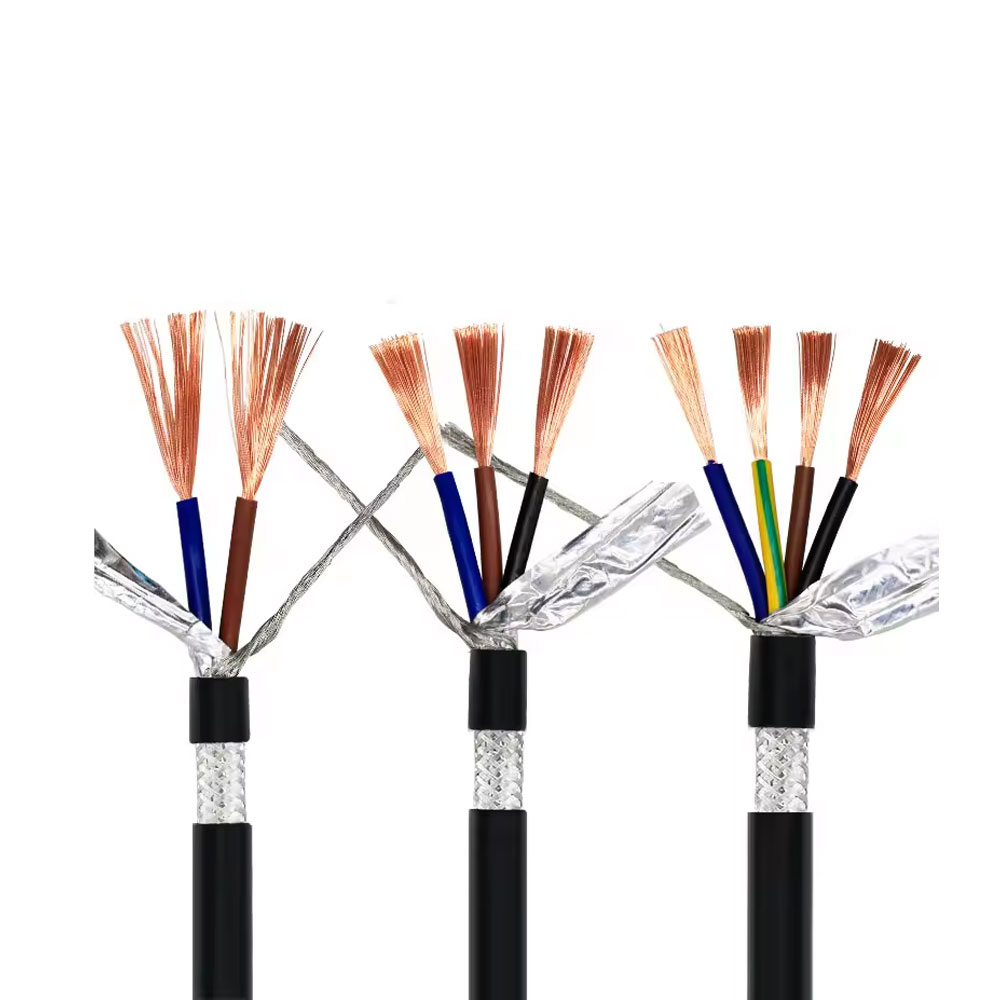

Ang drain wire ng isang foil-shielded control cable — ang hubad o tinned na copper wire na tumatakbo sa contact ng foil shield — ay dapat na maingat na hawakan sa mga dulo ng cable upang maiwasan ang nakakasira ng pagiging epektibo ng shield. Ang isang karaniwang error sa pag-install ay ang pag-iiwan sa drain wire na nakahantad sa kabila ng shield termination point, na bumubuo ng unshielded pigtail na maaaring makakuha ng interference at direktang itusok ito sa terminal block. Ang drain wire ay dapat na wakasan nang malapit sa shield clamp o EMC gland hangga't maaari, na may anumang labis na hiwa pabalik sa halip na i-coiled o i-bundle ng mga signal conductor. Sa dulo ng equipment ng cable (kung saan naka-ground ang shield), ang drain wire termination ay dapat na nasa dedikadong shield bar na kumokonekta sa cabinet PE terminal na may pinakamaikling posibleng conductor — hindi idinadaan sa parehong terminal rail gaya ng mga signal conductor, kung saan ang mga induced currents sa drain wire ay maaaring capacitively na magkadugtong sa mga katabing terminal.

Ibaluktot ang Radius sa Mga Punto ng Pagwawakas

Ang punto kung saan lumilipat ang isang control cable mula sa cable tray papunta sa terminal block ay isa sa pinakamataas na mechanical stress na lokasyon sa pag-install. Ang pagbaluktot ng multi-core na control cable nang husto sa transition na ito — para bihisan ang cable nang maayos sa kahabaan ng panel wall — ay lumilikha ng permanenteng deformation ng cable core kung ang radius ng bend ay mas mahigpit kaysa sa minimum installation bend radius ng cable (karaniwang 6–10× ang panlabas na diameter para sa fixed installation). Ang mga permanenteng deformed core ay nagkakaroon ng insulation micro-cracks sa bend point sa paglipas ng panahon sa pamamagitan ng paulit-ulit na thermal cycling, at ang mga core sa labas ng bend ay nagdadala ng mas mataas na conductor resistance dahil sa work hardening ng copper strands sa deformed section. Para sa mga control panel sa mga kapaligiran na may makabuluhang pag-ikot ng temperatura (mga panlabas na cabinet, hindi pinainit na mga gusaling pang-industriya), ang pagpapanatili ng tamang radius ng bend sa mga termination point ay kasinghalaga para sa pangmatagalang pagiging maaasahan gaya ng anumang iba pang parameter ng pag-install.
