Mga Hamon sa Integridad ng Signal na Partikular sa Mga Encoder Cables sa Mataas-Speed Motion Control System

Mga kable ng encoder nagdadala ng mga signal ng feedback sa posisyon at bilis sa pagitan ng mga rotary o linear na encoder at motion controller o servo drive. Hindi tulad ng mga general-purpose control cable, gumagana ang mga ito sa isang environment na tinukoy ng dalawang magkasabay at magkasalungat na pangangailangan: ang mga linya ng signal ay dapat magpadala ng mga high-frequency na digital pulse o fine analog waveform na may kaunting distortion, habang ang cable ay tumatakbo sa tabi o kasama ng mga power cable na nagsusuplay sa mismong mga motor na bumubuo ng malaking electromagnetic interference. Ang resulta ay ang pagganap ng encoder cable ay natutukoy hindi lamang sa pamamagitan ng sarili nitong mga electrical parameter ngunit sa pamamagitan ng kung paano nakikipag-ugnayan ang mga parameter na iyon sa partikular na protocol ng interface ng encoder at sa kapaligiran ng ingay ng pag-install.

Ang mga incremental na encoder na gumagamit ng TTL o differential RS-422 line driver output ay bumubuo ng mga pulse train sa mga frequency na direktang sumusukat sa bilis ng motor at resolution ng encoder. Ang isang 2,500-line-per-revolution encoder sa isang servo motor na tumatakbo sa 3,000 RPM ay gumagawa ng mga output pulse sa 125 kHz bawat channel — at sa quadrature decoding, ang controller ay nagpoproseso ng mga edge transition sa 500 kHz. Sa mga frequency na ito, nagiging limiting factor ang cable capacitance: ang distributed capacitance sa pagitan ng signal conductors at sa pagitan ng signal at shield ay nagpapabagal sa pagtaas ng oras ng bawat pulse edge, na binabawasan ang maximum na haba ng cable kung saan maaasahang gumana ang encoder. Para sa RS-422 differential signals, ang isang cable na may conductor-to-conductor capacitance na 100 pF/m ay maglilimita sa magagamit na haba ng pagtakbo sa mas mababa sa 30 metro sa 500 kHz edge rate, habang ang isang cable na ginawa para sa 50 pF/m o mas mababa ay maaaring pahabain nang malaki ang saklaw na iyon.

Ang mga ganap na protocol ng encoder — kabilang ang EnDat, SSI, BiSS, at HIPERFACE — ay naglalagay ng mga karagdagang hinihingi sa pagtatayo ng cable dahil nagsasangkot ang mga ito ng bidirectional na komunikasyon sa pagitan ng encoder at drive sa mga frequency ng orasan na karaniwang mula 1 MHz hanggang 16 MHz. Sa mga frequency na ito, nagiging makabuluhan ang katangiang pagtutugma ng impedance sa pagitan ng cable at circuitry ng driver/receiver. Ang mga hindi pagkakatugma ng impedance ay nagdudulot ng mga pagmuni-muni ng signal na lumalabas bilang ingay sa linya ng data, na posibleng masira ang data ng posisyon. Tamang pagkakagawa mga kable ng encoder tukuyin ang isang katangian na impedance na 100–120 Ω para sa mga pares ng kaugalian, na patuloy na pinananatili sa buong haba ng cable, upang mabawasan ang mga error na dulot ng pagmuni-muni sa mga sistema ng ganap na feedback na may mataas na resolution. Ang Anhui Zhishang Cable Technology Co., Ltd. ay gumagawa ng mga encoder cable na may mahigpit na kinokontrol na twist pitch at insulation geometry upang makamit ang mga matatag na halaga ng impedance na sumusuporta sa mga hinihinging protocol na ito.

Arkitektura ng Shielding: Bakit Madalas Hindi Sapat ang Isang Pangkalahatang Shield para sa Mga Encoder Cable

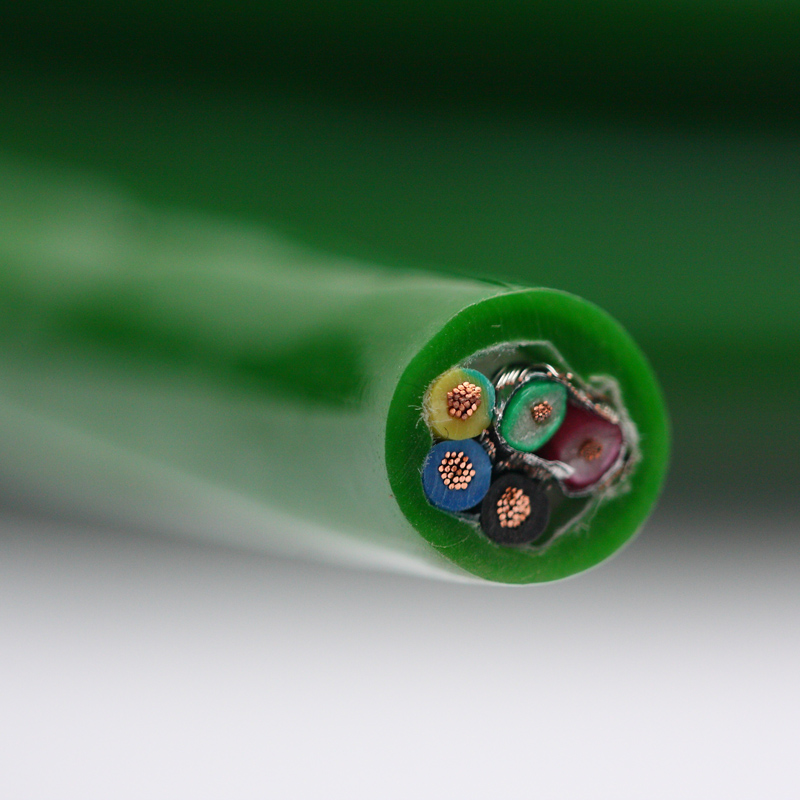

Ang karaniwang pagpapalagay na ang isang solong pangkalahatang shield ay sapat para sa signal cable shielding ay partikular na nasira sa mga encoder cable application, kung saan maraming mga uri ng signal na may iba't ibang mga susceptibilities sa ingay ay may parehong cable body. Ang isang tipikal na encoder cable ay nagdadala ng A/B/Z quadrature signal pairs, supply voltage at ground conductors para sa encoder electronics, at kung minsan ay isang backup na pares ng baterya para sa absolute position retention — bawat isa ay may ibang impedance, kasalukuyang antas, at sensitivity sa interference. Kapag ang lahat ng ito ay sakop lamang ng isang pangkalahatang kalasag, ang inductive at capacitive coupling sa pagitan ng mga power supply conductor at ang mga pares ng signal sa loob ng cable ay nananatiling hindi nakokontrol, at ang shield ay hindi nagbibigay ng proteksyon laban sa panloob na crosstalk na ito.

Ang solusyon na ginagamit sa mga high-performance na encoder cable ay isang layered shielding architecture: mga indibidwal na pares na shield para sa bawat differential signal pair, na sinamahan ng pangkalahatang shield para sa buong cable. Ang mga indibidwal na pares ng mga kalasag, karaniwang aluminum-polyester foil na may drain wire, ay pinipigilan ang capacitive coupling sa pagitan ng magkatabing mga pares ng signal at sa pagitan ng mga pares ng signal at ng mga power conductor. Ang pangkalahatang kalasag, alinman sa foil o tinned copper braid, ay nagbibigay ng pangunahing hadlang laban sa panlabas na electromagnetic interference mula sa motor drive, cable tray neighbors, at sa pangkalahatang pang-industriyang EMI na kapaligiran. Ang dalawang antas na diskarte na ito ay nagdaragdag sa diameter at gastos ng cable, ngunit sa mga application ng precision motion control na tumatakbo sa resolution ng pagpoposisyon ng sub-micron, ang alternatibong — mga error sa feedback sa posisyon na dulot ng ingay — ay mas mahal kaysa sa pag-upgrade ng cable.

Ang pagsasanay sa saligan ng kalasag ay kasing kritikal ng pagtatayo ng kalasag. Ang pangkalahatang shield ng isang encoder cable ay dapat na konektado sa protective earth sa drive/controller end lang, na bumubuo ng single-ended ground na pumipigil sa shield current loops na hinihimok ng ground potential differences sa pagitan ng motor end at ng control cabinet. Kung ang kalasag ay naka-ground sa magkabilang dulo at mayroong ground loop — na karaniwan sa malalaking makina kung saan ang iba't ibang structural steel section ay bahagyang magkaibang potensyal — ang nagreresultang shield current ay dumadaloy sa drain wire at nag-uudyok ng boltahe sa mga linya ng signal na sinadya nitong protektahan. Maraming mga pasulput-sulpot na kondisyon ng encoder fault sa operational machinery ang bumabalik sa partikular na grounding error na ito sa halip na sa anumang fault sa cable o encoder mismo.

Flex Life Requirements at Mga Pagkakaiba sa Konstruksyon sa Pagitan ng Fixed at Moving Encoder Cable Installations

Ang mga kable ng encoder ay naka-install sa dalawang pangunahing magkaibang mekanikal na kapaligiran na nangangailangan ng natatanging mga konstruksyon ng cable: nakapirming pagruruta mula sa isang nakatigil na encoder sa isang frame ng makina patungo sa isang control cabinet, at dynamic na pagruruta sa mga gumagalaw na axes ng makina gaya ng mga CNC machining center, robotic arm, linear actuator, at gantri system. Ang pagtrato sa dalawang uri ng pag-install na ito bilang maaaring palitan — gamit ang fixed-installation cable sa isang dynamic na application o over-engineering ng drag-chain cable para sa isang static na ruta — ay humahantong sa alinman sa napaaga na mekanikal na pagkabigo o hindi kinakailangang gastos.

Para sa drag-chain at tuluy-tuloy na pag-flex na mga application, ang encoder cable construction ay dapat tumugon sa ilang sabay-sabay na mekanikal na pangangailangan. Ang conductor stranding ay dapat na Class 5 o Class 6 sa bawat IEC 60228, gamit ang mga fine individual wires para ipamahagi ang bending stress at i-maximize ang fatigue life — isang Class 6 stranded conductor na 0.14 mm² cross-section ay maaaring binubuo ng 50 o higit pang indibidwal na mga wire bawat isa ay mas mababa sa 0.06 mm ang diameter. Ang insulation polymer ay dapat manatiling flexible sa buong saklaw ng temperatura ng pagpapatakbo nang walang pag-crack ng stress, na pinahihintulutan ang pangkalahatang layunin na PVC na pabor sa TPE o espesyal na pinagsamang PVC na may pinananatili na mababang-temperatura na flexibility. Ang mga indibidwal na kalasag at pangkalahatang kalasag ay dapat gawin mula sa fine-wire braid o lapped foil na may sapat na overlap para mapanatili ang electrical continuity sa milyun-milyong flex cycle nang hindi nagkakaroon ng mga break o intermittent open-circuit na kondisyon sa drain wire. Ang Zhishang Cable ay nagdidisenyo ng tuluy-tuloy na flex encoder na mga cable nito na may na-optimize na lay length para sa bawat stranded conductor element, na tinitiyak na ang helical geometry ng conductors at shields ay natural na nakaka-accommodate sa baluktot ng cable nang hindi nagdudulot ng tensile overload sa mga panlabas na elemento.

Ang minimum na detalye ng bend radius para sa isang drag-chain encoder cable ay hindi isang solong static na halaga — ito ay naiiba sa pagitan ng dynamic na bend radius (tuloy-tuloy na inilalapat sa panahon ng operasyon) at ang installation bend radius (isang beses na bend habang nagruruta). Ang dynamic na radius ng bend para sa mga high-flex na encoder cable ay karaniwang tinutukoy bilang 7.5× hanggang 10× ang panlabas na diameter ng cable, habang ang installation bend radius ay maaaring 5× o mas mababa. Ang paglalapat ng installation bend radius bilang isang permanenteng bend — halimbawa, pagruruta ng cable sa paligid ng isang masikip na sulok sa isang cable duct — ay lumilikha ng isang rehiyon ng matagal na mekanikal na stress na nagpapabilis ng fatigue failure sa puntong iyon kahit na ang cable mismo ay hindi gumagalaw. Ang pagkakaibang ito ay dapat na malinaw na ipaalam sa mga technician sa pag-install, lalo na sa mga retrofit na proyekto kung saan pinapalitan ng mga bagong cable ang mga umiiral na sa mga naitatag nang daan sa pagruruta.

Pagsusukat ng Konduktor ng Power Supply sa loob ng Mga Kable ng Encoder: Pagbaba ng Boltahe at Mga Trade-Off ng Noise Coupling

Karamihan sa mga encoder cable ay may kasamang mga dedikadong conductor para sa pagbibigay ng operating voltage sa encoder electronics — karaniwang 5V DC para sa TTL-output incremental encoder o 8–30V DC para sa HTL at maraming ganap na uri ng encoder. Ang mga power conductor na ito ay maliit sa cross-section na may kaugnayan sa kanilang mga katumbas sa mga power cable, ngunit ang laki ng mga ito ay may direktang epekto sa pagganap ng encoder na madalas na napapansin. Ang pagbaba ng boltahe sa kahabaan ng mga konduktor ng power supply ay nagpapababa ng boltahe ng supply sa mga terminal ng encoder, at ang mga encoder na tumatakbo malapit sa ibabang dulo ng kanilang tinukoy na hanay ng boltahe ay maaaring makagawa ng mga signal ng output na may pinababang amplitude, tumaas na mga oras ng pagtaas, o — sa kaso ng mga 5V TTL na encoder na may napakahigpit na mga margin ng boltahe — pasulput-sulpot na mga error sa antas ng lohika na mahirap tukuyin ang pagkakaiba sa noise.

Ang pagkalkula ng katanggap-tanggap na pagbaba ng boltahe ay nangangailangan ng pag-alam sa kasalukuyang pagkonsumo ng encoder, ang haba ng pagpapatakbo ng cable, at ang cross-section ng conductor. Ang isang 5V encoder na gumuhit ng 150 mA sa isang 20-meter cable na may 0.14 mm² na supply conductor ay nakakaranas ng humigit-kumulang 0.86V ng pinagsamang pagbaba ng supply-at-return — higit sa 17% ng nominal na boltahe ng supply, na naglalagay sa encoder na mas mababa sa rate na 5V na supply nito at sa loob ng margin kung saan bumababa ang kalidad ng output signal. Ang pagtaas ng cross-section ng supply conductor sa 0.25 mm² ay binabawasan ang pagbaba na ito sa humigit-kumulang 0.48V, na nagpapanumbalik ng sapat na margin ng supply. Para sa mga pag-install kung saan hindi maiiwasan ang mahabang pagtakbo ng cable, nag-aalok ang ilang servo drive na gumagawa ng adjustable na output ng supply ng boltahe ng encoder na bumabagay sa resistensya ng cable, ngunit nangangailangan ito ng tumpak na kaalaman sa resistensya ng konduktor ng cable at hindi maaaring palitan ang tamang sukat ng conductor sa yugto ng disenyo.

Higit pa sa pagbaba ng boltahe, ang mga konduktor ng power supply sa loob ng isang encoder cable ay isang potensyal na landas ng pag-iniksyon ng ingay. Ang pagpapalit ng ingay sa supply ng encoder — na nabuo ng panloob na power supply ng drive o isinasagawa mula sa DC bus ng makina — capacitively couples sa katabing mga pares ng signal kung ang mga supply conductor ay hindi sapat na nakahiwalay o naprotektahan mula sa mga pares ng signal sa loob ng cable. Ito ay isang dahilan kung bakit ang mga power conductor sa isang mahusay na idinisenyong encoder cable ay kadalasang binibigyan ng kanilang sariling indibidwal na kalasag o nakaposisyon sa cable periphery na malayo sa mga pares ng signal, sa halip na ibinahagi nang random sa loob ng cable bundle. Bilang bahagi ng suporta sa application engineering nito, pinapayuhan ng Anhui Zhishang Cable Technology Co., Ltd. ang mga customer sa pagpili ng cross-section ng power conductor at mga opsyon sa pagtatayo ng cable batay sa aktwal na mga kinakailangan sa kasalukuyang encoder at mga distansya ng pag-install, na pumipigil sa mga isyu sa performance na nauugnay sa supply bago ito mangyari sa field.

Tinantyang Pagbaba ng Boltahe para sa Mga Karaniwang Configuration ng Encoder Cable (5V Supply, 150 mA Load)

• 0.14 mm² conductor, 10 m run: ~0.43V drop (8.6% ng 5V); katanggap-tanggap ang borderline para sa mga karaniwang TTL encoder.
• 0.14 mm² conductor, 20 m run: ~0.86V drop (17.2% ng 5V); ang supply ng boltahe ay malamang na mas mababa sa pinakamababang rating ng encoder.
• 0.25 mm² conductor, 20 m run: ~0.48V drop (9.6% ng 5V); sa loob ng katanggap-tanggap na saklaw para sa karamihan ng mga 5V encoder.
• 0.34 mm² conductor, 30 m run: ~0.53V drop (10.6% ng 5V); angkop para sa mas mahabang pagtakbo nang walang kabayaran sa boltahe sa gilid ng drive.
