Ano ang Tinutukoy ang Katatagan ng Transmisyon ng Mataas na Pagganap na Mga Kable ng Computer?

Bakit Ang Katatagan ng Transmisyon ang Pangunahing Sukat ng Pagganap para sa Mga Kable ng Computer

Sa mga modernong computing environment — mula sa mga high-frequency trading server at AI training clusters hanggang sa mga propesyonal na workstation at 8K video editing rigs — ang cable ay bihira ang unang naiisip ng mga engineer. Gayunpaman, ang katatagan ng paghahatid ay ang pangunahing kinakailangan na tumutukoy kung ang hardware na may mataas na pagganap ay talagang naghahatid ng na-rate na throughput nito sa mga tunay na kondisyon sa mundo. Ang isang cable na nagpapakilala ng pagkasira ng signal, electromagnetic interference, o impedance discontinuities ay mag-throttle ng mga rate ng data, magpapataas ng error correction overhead, at sa mga malalang kaso ay magsasanhi ng system hang, sira ang data, o mga bumabagsak na koneksyon. Pag-unawa kung ano ang namamahala sa katatagan ng transmission mga cable ng computer na may mataas na pagganap Samakatuwid ay mahalagang kaalaman para sa sinumang nagdidisenyo, nagtatayo, o nagpapanatili ng isang sistema kung saan parehong mahalaga ang integridad at bilis ng data.

Ang katatagan ng transmission ay hindi isang solong pag-aari — ito ay ang pinagsamang resulta ng conductor geometry, insulation dielectric na katangian, shielding architecture, connector termination quality, at cable assembly precision. Ang bawat isa sa mga elementong ito ay nakapag-iisa na nag-aambag sa pangkalahatang chain ng signal, at ang kahinaan sa alinmang lugar ay maaaring mangibabaw sa pagganap ng isang mahusay na tinukoy na cable assembly.

Disenyo ng Konduktor at Epekto Nito sa Integridad ng Signal

Ang konduktor ay kung saan naglalakbay ang mga de-koryenteng signal, at ang mga pisikal na katangian nito ay direktang tinutukoy kung gaano katapat ang isang high-frequency na signal na ipinapadala mula sa isang dulo ng cable patungo sa isa pa. Sa matataas na rate ng data — USB 4, Thunderbolt 4, PCIe Gen 4/5, o 100GbE — nagiging makabuluhan ang epekto sa balat: lalong tumutuon ang kasalukuyang sa panlabas na ibabaw ng conductor habang tumataas ang frequency, na epektibong binabawasan ang magagamit na cross-sectional area at tumataas ang resistensya. Pinatataas nito ang pagkawala ng pagpapasok at pinapahina nito ang mga bahagi ng signal na may mataas na dalas, na nagiging sanhi ng pagbaluktot ng waveform sa receiver.

Tinutugunan ito ng mga cable na may mataas na pagganap sa pamamagitan ng ilang mga diskarte sa konduktor. Pangkaraniwan ang mga konduktor na tanso na may pilak sa mga premium na data cable dahil ang bahagyang mas mataas na conductivity ng ibabaw ng pilak ay nakakabawas sa mga pagkawala ng epekto sa balat kumpara sa walang laman na tanso. Mas gusto ang mga solidong conductor kaysa sa stranded para sa mga fixed installation dahil ang stranding ay nagpapakilala ng maliliit ngunit masusukat na pagkakaiba-iba ng impedance sa bawat wire contact point. Para sa mga flexible application kung saan kailangan ang mga stranded conductor, ang mahigpit na kinokontrol na strand geometry at lay length ay bawasan ang epektong ito. Ang diameter ng konduktor ay dapat ding eksaktong tumugma sa katangian ng impedance na target ng cable — karaniwang 50Ω para sa mga coaxial RF cable o 100Ω differential para sa mga high-speed data pairs.

Dielectric na Materyal at Impedance Consistency

Ang pagkakabukod na nakapalibot sa bawat konduktor - ang dielectric - ay hindi electrically inert. Ang bawat dielectric na materyal ay may katangian na permittivity (dielectric constant) na direktang nakakaapekto sa propagation velocity ng mga signal sa pamamagitan ng cable at ang katangian ng impedance ng cable. Ang mga pagkakaiba-iba sa dielectric na pare-pareho sa haba ng cable ay direktang nagsasalin sa mga impedance discontinuities, na nagiging sanhi ng mga pagmuni-muni ng signal. Sa mga high-speed digital system, lumilitaw ang mga pagmumuni-muni na ito bilang ingay sa signal eye diagram at nagpapataas ng bit error rate.

Ang karaniwang PVC insulation, na sapat para sa mga low-frequency na application, ay may medyo mataas at variable na dielectric constant na ginagawang hindi angkop para sa mga high-speed data cable. Sa halip, ang mga cable ng computer na may mataas na pagganap ay gumagamit ng mababang pagkawala ng mga dielectric na materyales na nagpapanatili ng mga pare-parehong katangian sa mga hanay ng dalas ng interes.

Mga karaniwang dielectric na materyales sa mga cable na may mataas na pagganap at ang kanilang mga katangian:

• PTFE (polytetrafluoroethylene): Dielectric na pare-pareho na humigit-kumulang 2.1, lubhang matatag sa temperatura at dalas. Ginagamit sa mga premium na RF cable, high-speed test cable, at aerospace-grade data assemblies. Mahusay para sa matatag na impedance ngunit magastos at mahirap iproseso.
• FEP (fluorinated ethylene propylene): Dielectric constant na 2.1–2.2, mas madaling ma-extrude kaysa sa PTFE habang pinapanatili ang karamihan sa mga bentahe ng kuryente nito. Malawakang ginagamit sa Cat 6A at Cat 8 Ethernet cable at high-speed internal data cable.
• Foamed polyethylene: Binabawasan ng air-filled cellular structure ang epektibong dielectric constant sa ibaba 1.5, na makabuluhang nagpapabuti sa bilis ng pagpapalaganap ng signal at binabawasan ang mga pagkalugi. Ginagamit sa mga coaxial cable para sa mga high-frequency na application.
• HDPE (high-density polyethylene): Dielectric pare-pareho sa paligid ng 2.3, mahusay na mga katangian ng kuryente at cost-effective. Karaniwan sa structured na paglalagay ng kable para sa mga data center.

Ang pagkakapare-pareho ng paggawa ng kapal ng dielectric na pader ay pantay na mahalaga. Eccentricity — kung saan ang conductor ay nasa off-center sa loob ng insulation — ay lumilikha ng pana-panahong mga variation ng impedance na bumubuo ng return loss at nagpapalala sa integridad ng signal. Ang mga tagagawa ng cable na may mataas na pagganap ay gumagamit ng precision extrusion na kagamitan na may real-time na pagsubaybay sa kapal ng pader upang mabawasan ang eccentricity sa mga fraction ng isang milimetro.

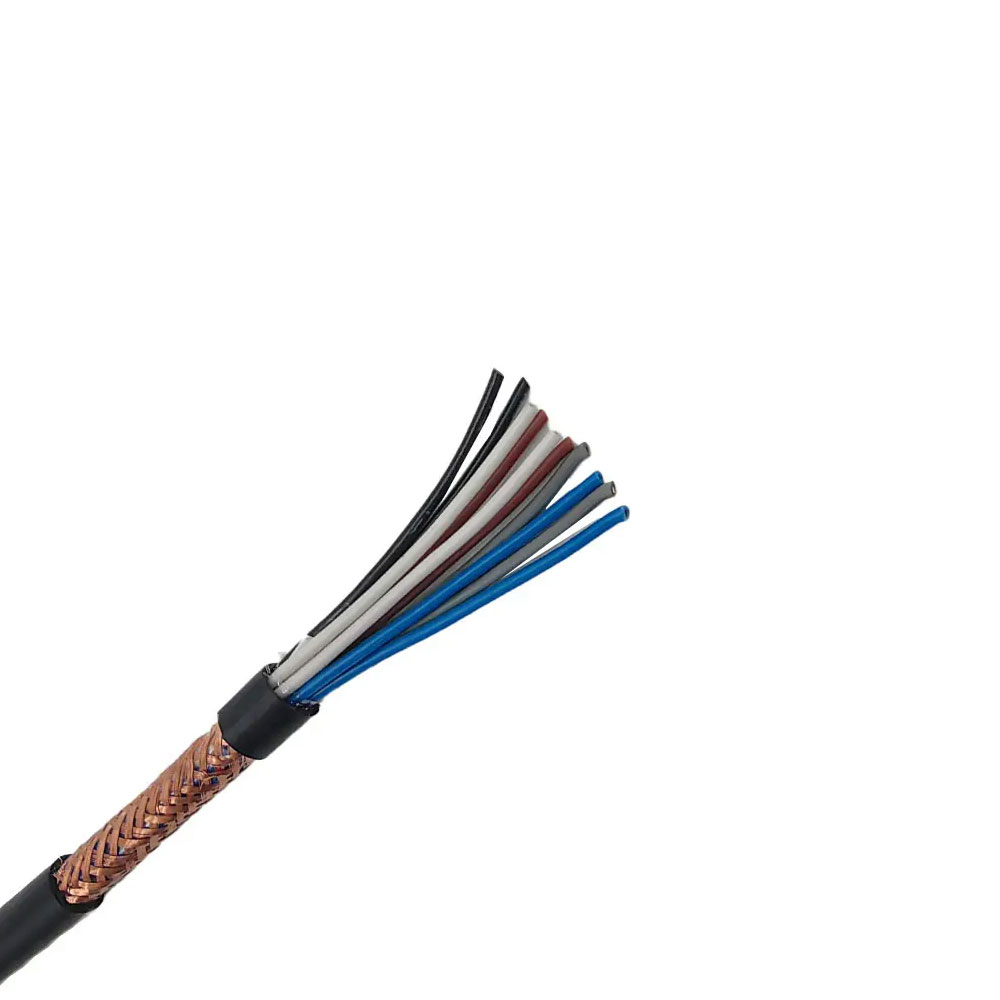

Arkitektura ng Shielding at Pagtanggi sa Electromagnetic Interference

Ang electromagnetic interference (EMI) — parehong mula sa mga panlabas na pinagmumulan na nagkakabit sa cable at mula sa mga signal sa loob ng cable na nag-iilaw palabas — ay isa sa mga pinaka-praktikal na banta sa katatagan ng paghahatid sa mga kapaligiran sa real-world na computing. Ang mga server room, data center, at industrial computing installation ay mga electrically noisy na lugar, na puno ng switching power supply, cooling fan, wireless radio, at high-current na motor drive. Ang isang cable na walang sapat na shielding ay kukuha ng ingay na ito sa mga konduktor ng signal, na nagpapababa sa signal-to-noise ratio at nagdaragdag ng mga error.

Gumagamit ang mga high-performance na computer cable ng mga layered shielding na diskarte upang magbigay ng parehong mataas na saklaw at pagiging epektibo ng malawak na dalas. Ang performance ng isang shielding system ay nasusukat sa pamamagitan ng transfer impedance at shield coverage percentage nito — ang mas mababang transfer impedance at mas mataas na coverage ay parehong nagpapahiwatig ng mas mahusay na pagtanggi sa EMI.

Para sa mga pares ng differential signal — ang arkitektura na ginagamit sa USB, Thunderbolt, DisplayPort, at Ethernet — ang individual pair shielding (S/FTP o U/FTP construction) ay nagbibigay ng pinakamataas na pagtanggi sa crosstalk sa pagitan ng mga pares sa loob ng parehong cable. Ito ay kritikal kapag maraming high-speed na pares ang nagbabahagi ng cable jacket, tulad ng sa Cat 8 Ethernet o mga aktibong optical cable assemblies.

Differential Pair Geometry at Crosstalk Control

Ang mga modernong high-speed na interface ng computer — kabilang ang USB 3.2, PCIe, DisplayPort 2.1, at lahat ng variant ng Ethernet sa itaas ng 1GbE — ay gumagamit ng differential signaling, kung saan ipinapadala ang data bilang pagkakaiba ng boltahe sa pagitan ng dalawang konduktor na nagdadala ng mga pantulong na signal. Ang diskarteng ito ay nagbibigay ng likas na kaligtasan sa ingay sa karaniwang mode, ngunit kritikal itong nakasalalay sa pisikal na simetrya ng dalawang konduktor sa loob ng bawat pares. Anumang geometric na kawalaan ng simetrya — magkaibang kapal ng pagkakabukod, hindi pantay na haba ng lay, o hindi pare-parehong espasyo — ay nagiging sanhi ng pagkahilig ng pares, kung saan ang signal ng isang konduktor ay dumarating nang bahagya sa receiver. Sa multi-gigabit na mga rate ng data, kahit na ang mga picosecond ng skew ay maaaring magdulot ng mga error sa pag-decode ng receiver.

Ang twist rate ng mga differential pairs ay maingat na inengineered upang balansehin ang dalawang naglalabanang kinakailangan: ang mahigpit, pare-parehong pag-twist ay nagpapabuti sa common-mode na pagtanggi at mechanical symmetry, ngunit ang sobrang higpit na pag-twist ay nagpapataas ng haba ng cable kumpara sa ruta nito (nakakaapekto sa skew sa pagitan ng mga pares) at maaaring magpasok ng stress sa mga conductor. Ang iba't ibang mga pares sa loob ng isang multi-pair na cable ay sadyang binibigyan ng bahagyang magkakaibang mga twist rate upang ang bawat pares ay may natatanging haba ng kuryente, na pumipigil sa matunog na crosstalk coupling sa pagitan ng mga pares sa mga partikular na frequency.

Kalidad ng Pagwawakas ng Konektor at Maaasahan sa Pakikipag-ugnayan

Ang katatagan ng paghahatid ng cable assembly ay kasing ganda lamang ng pinakamahina nitong punto ng koneksyon, at ang mga connector ay palaging ang pinaka-prone na elemento ng anumang cable assembly. Sa interface ng connector, mekanikal na katumpakan, contact material, at paraan ng pagwawakas lahat ay direktang nakakaimpluwensya sa integridad ng signal. Ang mga discontinuity ng impedance sa mga connector ay hindi maiiwasan — biglang nagbabago ang geometry sa paglipat mula sa cable patungo sa connector — ngunit ang mga disenyo ng high-performance na connector ay nagpapaliit sa haba ng kuryente ng discontinuity na ito at gumagamit ng mga katugmang istruktura ng impedance upang mabawasan ang mga reflection.

Ang mga gold-plated na contact ay ang pamantayan para sa mga high-reliability na computer cable connectors dahil ang resistensya ng ginto sa oxidation ay nagpapanatili ng mababa, matatag na contact resistance sa libu-libong mga ikot ng pagsasama at taon ng serbisyo. Ang contact resistance na tumataas sa paglipas ng panahon — dahil sa oksihenasyon sa mga base metal contact — ay nagpapataas ng pagkawala ng pagpasok at nagpapakilala ng mga pagmuni-muni ng signal. Para sa mga high-speed na application, ang detalye ng return loss ng connector (isang sukatan kung gaano kahusay ang pagpapanatili ng connector ng impedance matching) ay dapat ma-verify laban sa mga kinakailangan ng protocol. Ang mga USB4 at Thunderbolt 4 na cable, halimbawa, ay nagdadala ng mga detalye ng pagganap ng connector na kasing-demand ng cable mismo.

Mga salik na ibe-verify kapag tinatasa ang kalidad ng connector para sa mga high-speed na application:

• Kapal ng contact plating — pinakamababang 0.5µm na ginto sa ibabaw ng nickel barrier para sa mga high-cycle na application
• Return loss rating na tumugma sa frequency range ng target na protocol
• Rating ng ikot ng pagsasama — Ang mga konektor ng USB-C ay dapat na i-rate para sa hindi bababa sa 10,000 na mga cycle
• Strain relief design — pinoprotektahan ang conductor-to-contact solder o crimp joint mula sa flex fatigue
• Third-party na certification — USB-IF, Thunderbolt certification, o HDMI Forum compliance testing

Haba ng Cable, Mga Aktibong Bahagi, at Mga Limitasyon na Partikular sa Protocol

Ang mga passive cable assemblies — yaong naglalaman lamang ng mga conductor, insulation, shielding, at connectors — ay napapailalim sa mga pangunahing pisikal na limitasyon sa haba kung saan maaari nilang mapanatili ang sapat na kalidad ng signal. Habang tumataas ang haba ng cable, naiipon ang pagkawala ng insertion at lumiliit ang natanggap na signal amplitude. Ang bawat protocol ay tumutukoy sa isang maximum na insertion loss budget na dapat manatili sa loob ng cable plus connectors. Ang paglampas sa badyet na ito ay nagiging sanhi ng hindi mabayaran ng equalizer ng receiver, na nagreresulta sa mga bit error.

Para sa mga application na nangangailangan ng mga haba na lampas sa passive cable limit, isinasama ng mga aktibong cable ang mga signal conditioning electronics — karaniwang mga retimer o redriver — sa loob mismo ng cable assembly. Kino-convert ng mga aktibong optical cable (AOC) ang electrical signal sa optical sa isang dulo at pabalik sa electrical sa kabilang dulo, halos inaalis ang pagkawala ng insertion na nauugnay sa haba para sa mga takbo ng sampu-sampung metro. Ang mga aktibong diskarte na ito ay nagpapanatili ng katatagan ng paghahatid sa mga distansya na pisikal na imposible sa passive na tanso lamang, na ginagawang mahalaga ang mga ito para sa mga interconnect ng data center, mga storage area network, at mga high-performance na computing cluster backplane na koneksyon.

Pagsubok at Pagpapatunay ng Katatagan ng Transmisyon

Ang pagtukoy sa isang high-performance na cable ay simula pa lamang — ang pag-verify na ito ay aktwal na naghahatid ng matatag na transmission sa target na pag-install ay pare-parehong mahalaga. Kabilang sa mga pangunahing electrical parameter na dapat subukan o kumpirmahin laban sa mga datasheet ang insertion loss (attenuation), return loss, near-end crosstalk (NEXT), far-end crosstalk (FEXT), propagation delay, at skew between pairs. Para sa mga structured na pag-install ng kable, maaaring sukatin ng mga field tester gaya ng serye ng Fluke DSX ang lahat ng parameter na ito at patunayan na ang naka-install na cable plant ay nakakatugon sa na-rate na kategorya nito.

Para sa mga indibidwal na cable assemblies — isang Thunderbolt 4 cable, isang high-speed HDMI assembly, o isang PCIe Gen 5 riser — protocol-specific compliance testing na isinagawa ng nauugnay na industriya ng certification body ay nagbibigay ng pinakamatibay na katiyakan ng transmission stability sa buong hanay ng mga kondisyon ng operating. Ang pagbili ng mga sertipikadong asembliya mula sa mga kagalang-galang na tagagawa, sa halip na mga alternatibong walang tatak na nag-aangkin ng pagsunod nang walang pagsubok na ebidensya, ay ang pinaka-maaasahang paraan upang matiyak na natutugunan ng katatagan ng transmission ang mga hinihingi ng mga application ng computing na may mataas na pagganap sa mahabang panahon.
